Zvlhčovací a chladicí sestava HomEvap All Season
Kód: HEPASSouvisející produkty
Detailní popis produktu
CENTRÁLNÍ ZVLHČOVÁNÍ A ÚPRAVA VZDUCHU
HomEvap All Season
Celoroční sestava zvlhčovače a adiabatického chladiče pro řízené větrání. V zimě doplňuje vlhkost do přívodu vzduchu, v létě využívá výměník rekuperace k nepřímému chlazení.
Vhodnost a výběr
Porovnat modely HomEvap
Zvlhčování přívodu vzduchu
Základní provedení s filtrem LegioSafe® v kazetě.
Zvlhčování pro vyšší průtoky
Větší matrice, externí LegioSafe® a ohřívač 1 500 W.
Zvlhčování a nepřímé chlazení
Dva moduly pro zimní a letní provoz.
Celoroční sestava pro vyšší průtoky
Dva moduly. Zvlhčovací část v provedení 600 PLUS.
Nepřímé chlazení
Chladič do odtahu před vhodným výměníkem rekuperace.
Model vybírejte podle skutečného průtoku, požadovaného provozu a typu rekuperační jednotky.
Přínosy a princip
Proč zvolit tuto variantu
- Zvlhčování a letní temperování v jedné sestavě.
- Nepřímé chlazení přes vhodný výměník rekuperace.
- Automatické řízení provozních režimů.
- Odpařovací princip bez chladivového okruhu.
Účinek chlazení závisí na průtoku, teplotě a vlhkosti odtahu i na účinnosti výměníku. Pro výběr porovnejte také All Season 600 PLUS.
Technické údaje
Základní technické údaje
| Sestava | Zvlhčovač základní řady a Basic Cooler |
|---|---|
| Napájení | 230 V / 50 Hz |
| Potrubní připojení | Ø 200 mm |
| Umístění zvlhčovače | Přívod za rekuperační jednotkou |
| Umístění chladiče | Odtah před rekuperační jednotkou |
| Vodní filtr zvlhčovače | LegioSafe® v kazetě |
| Odvod vody | Samostatný volný odtok z obou modulů |
Podrobné montážní rozměry a elektrické zapojení najdete v dokumentaci níže. Při návrhu zohledněte tlakové ztráty obou větví a skutečný provozní průtok.
Dodávka a instalace
Zapojení a proudění vzduchu
Přívod čerstvého vzduchu
Odtah vzduchu z domu
Zvlhčování pracuje v přívodu za rekuperací. Nepřímé chlazení pracuje v odtahu před rekuperací, která přenáší ochlazení na čerstvý přívod. Čidlo SHC80 patří za příslušný modul, T3 do venkovního přívodu, pokud je v dané konfiguraci použité. Pro nepřímé chlazení musí vzduch procházet výměníkem. Funkci bypassu a případný přenos vlhkosti výměníkem posuďte s dodavatelem rekuperace.
Jak funguje celoroční sestava
Zvlhčovač se zapojuje do přívodu za rekuperační jednotkou a doplňuje vodní páru přirozeným odpařováním. Basic Cooler patří do odtahu před rekuperační jednotkou. Ochlazuje odváděný vzduch a vhodný výměník předává chlad čerstvému přívodu.
Regulace volí provoz podle teplot a požadavku na vlhkost či chlazení. Při přímém odpařovacím chlazení přívodním modulem současně stoupá vlhkost přívodu. Účinek závisí na průtoku, teplotě, vlhkosti a tepelných ziscích domu.
Vhodnost výměníku a řízení bypassu je nutné posoudit společně. Výměník s přenosem vlhkosti mění účinek sestavy. All Season neposkytuje stejný chladicí výkon za všech podmínek. Pro srovnání s klimatizací je potřeba výpočet tepelné zátěže.
Příprava instalace
- Oba moduly montujte vodorovně ve směru vyznačeném šipkou.
- Připravte přívod pitné vody s uzávěrem, napájení a odtok z každého modulu.
- Odtokové hadice veďte se spádem, bez stojaté vody a protitlaku.
- Zachovejte prostor pro vysunutí kazet a servis vodních přípojek.
- Potrubní čidlo patří za zvlhčovač, venkovní čidlo do nasávání před rekuperací. Moduly se propojují podle návodu.
Montáž a servis svěřte odborníkovi. Před otevřením odpojte napájení, uzavřete vodu a nechte ohřívač nejméně 5 minut vychladnout. Po spuštění zkontrolujte těsnost, volný odtok a funkci čidel. Kontrolu zopakujte po první hodině provozu. Kompletní bezpečnostní a montážní pokyny jsou v českém návodu.
Co obsahuje sestava

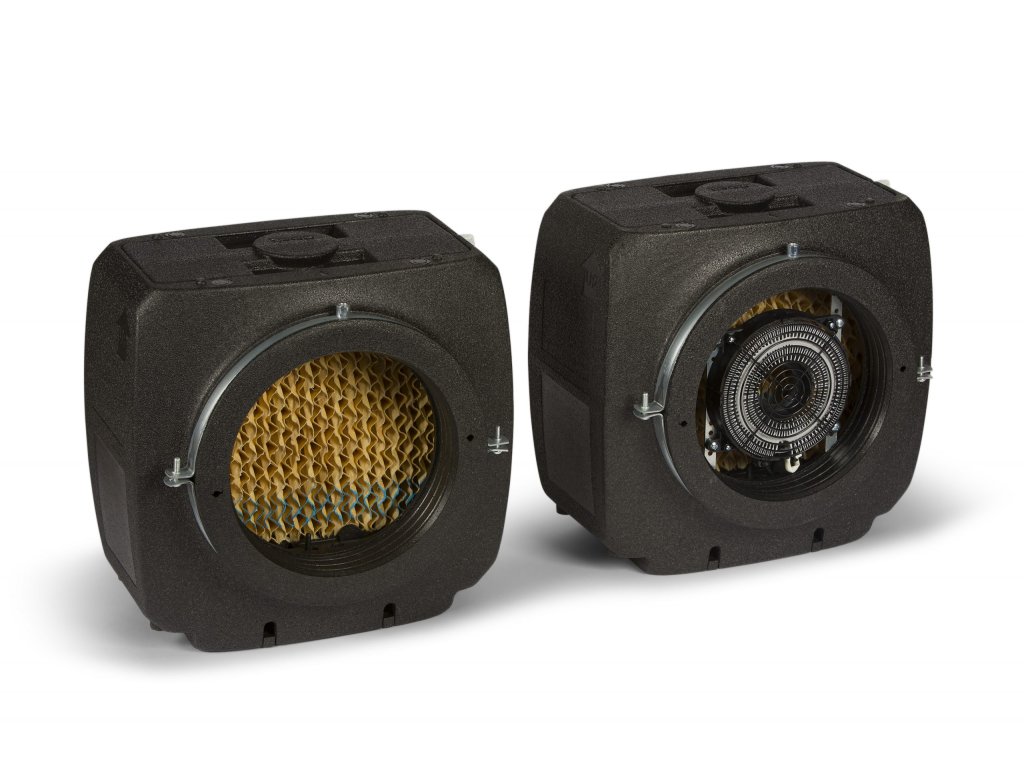

Sestava obsahuje Basic Cooler, zvlhčovač a příslušný ovladač. Basic Cooler má EPP skříň, dvě hrdla Ø200 mm, matrici, propojovací kabel a přívod/odtok vody. Zvlhčovač má EPP skříň, dvě hrdla Ø200 mm, matrici, LegioSafe dle varianty, ohřívač, napájení, čidla a vodní připojení.
| Zvlhčovač – součásti | Specifikace |
|---|---|
| Kombinované čidlo SHC80 | Samostatně v krabici. Kabel 1 m s adaptérem |
| Napájení | Kabel 230 V 1 m a připojení k napájecímu kabelu 1 m |
| Odtok | Odtoková hadice 16 mm |
| Přívod | Černá přívodní hadička 4 mm a dodaný adaptér ¾ |
| Propojení | Šedý kabel s konektorem k chladiči |
| T3 | Čidlo do venkovního přívodu vzduchu |
| Basic Cooler - položka | Specifikace |
|---|---|
| Propojovací kabel | Šedý, se zaklapávacím konektorem |
| Odtok | Odtoková hadice 16 mm |
| Přívod | Černá hadička 4 mm, 1 m |
Fotografie a příklad instalace
Umístění zvlhčovače ve větrací soustavě

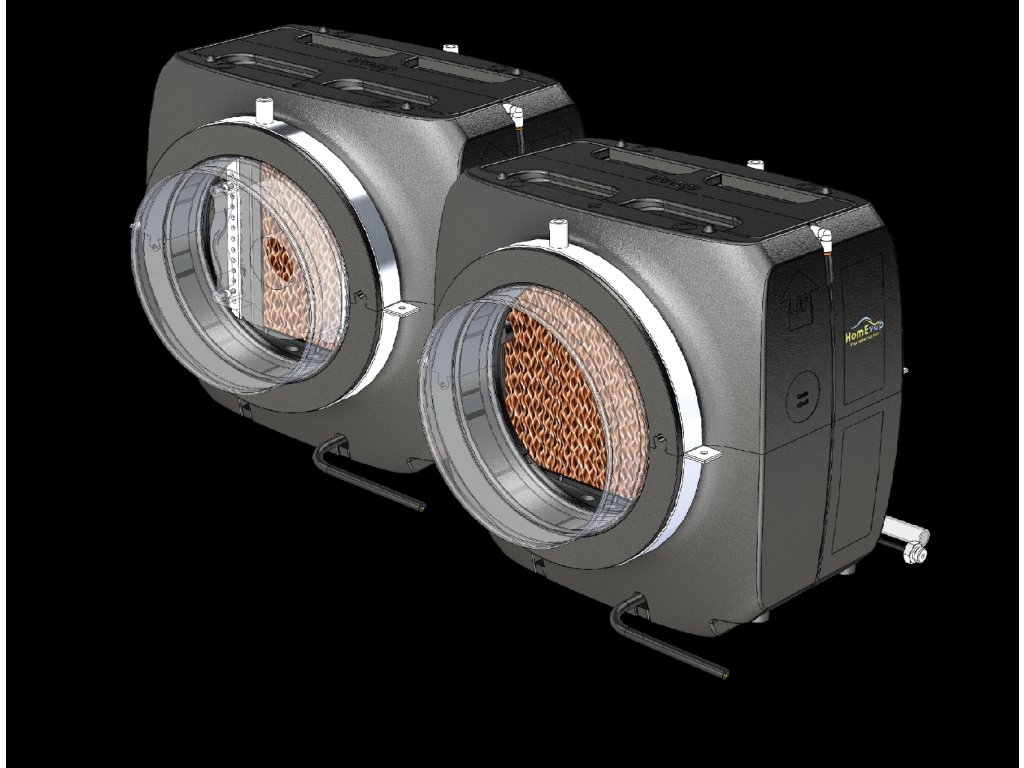

All Season – dva moduly na správných větvích
Orientaci určete podle šipky proudění na každém modulu. Zvlhčovač patří do přívodu, chladič do odtahu. Oba musí zůstat vodorovné a přístupné pro servis.
Odtok HomEvap – správné a nesprávné vedení
Provoz a údržba
Údržba a správné náhradní díly
Pravidelně kontrolujte matrici a odtok každého modulu, vodní filtr zvlhčovače a těsnost připojení. Zanesená matrice se vyměňuje. Interval závisí na kvalitě vody a skutečném provozu. Filtr LegioSafe® není změkčovač vody.
- Zvlhčovací modul: kazeta HEPCAH a matrice HEMATB.
- Chladicí modul: kazeta HEPCAC a matrice HEMATK.
U starší sestavy uveďte při objednání dílu model a výrobní číslo. U externího filtru vybírejte vložku podle označení osazené sestavy. Podrobný postup údržby a reset servisního hlášení je v dokumentaci.
Roční simulátor provozu a nákladů
All Season
Vyberte lokalitu, nastavte hodinový rozvrh větrání a zobrazte měsíční rozdělení nákladů.
Nastavení jednotky a domu
Výchozí nastavení je modelový příklad pro náhled. Cíl vlhkosti se vztahuje k bilanci přiváděného vzduchu při teplotě místnosti.
Dokumenty ke stažení
Dokumenty ke stažení
Aktuální návody a podklady
- HomEvap - zvlhčování a chlazení domu: česká zákaznická brožura 2026 (PDF)
- HomEvap All Season - český katalogový list (aktualizace 2026) (PDF)
- All Season včetně 600 PLUS - český návod V2601 (PDF)
- HEDIS AF9/10 - český návod, párování a kompatibilita (20. 3. 2026) (PDF)
- HEDISW - český návod drátového ovladače (V2024-05) (PDF)
- Externí řízení a alarmy - české podklady s rozlišením generací (PDF)
- Výměna HEPCAH / HEMATB / LegioSafe - český servisní návod (PDF)
- Výměna HEPCAC / HEMATK - český servisní návod (PDF)
- Brožura HOMEVAP 2024 - originál výrobce (PDF)
- All Season / Combi Comfort - technický list EN (datum revize neuvedeno) (PDF)
- EU prohlášení výrobce - originál 2019 (HEPH / HEPC) (PDF)
- NTA 8800 - prohlášení o energetickém výkonu, originál 15. 6. 2021 (PDF)
České návody obsahují montáž, uvedení do provozu, obsluhu, alarmy, servis a původní schémata s českými legendami. Návod vybírejte podle modelu a verze elektroniky.
Časté dotazy
Časté dotazy
Nahradí chladič klimatizaci?
Jde o temperování odpařováním vody a přenosem chladu přes výměník. Výsledek závisí na podmínkách a větracím průtoku. Zařízení neposkytuje stálý výkon kompresorové klimatizace. Návrh je potřeba porovnat s tepelnými zisky budovy.
Musím ručně doplňovat vodu?
Ne. Zařízení se připojuje na přívod pitné vody a odpad. Vodu dávkuje automaticky podle požadavku regulace.
Funguje s každou rekuperační jednotkou?
Před montáží je potřeba ověřit průtok, dostupný tlak ventilátorů, typ výměníku a způsob regulace. Zvláště u výměníku s přenosem vlhkosti posuďte vhodnost zapojení podle dokumentace konkrétní sestavy.
Jak velký dům zvlhčí?
Samotná podlahová plocha nestačí. Rozhoduje skutečný větrací průtok, venkovní podmínky, teplota, vnitřní zdroje vlhkosti a požadovaná relativní vlhkost. Pro výběr připravte typ rekuperace a běžný i maximální provozní průtok.
Lze jej připojit k chytré domácnosti?
Možnosti zahrnují externí řízení a u příslušného provedení Modbus, BACnet či signál 0–10 V. Dostupnost, konfiguraci a zapojení ověřte podle generace elektroniky. Zapojení musí provést odborník podle odpovídajícího schématu.
Jak často se mění kazeta a filtr?
Pevný interval není stejný pro všechny instalace. Záleží na vodě, provozu a typu kazety. Sledujte servisní hlášení, při údržbě zkontrolujte matrici i filtr a objednejte díl pro konkrétní model. Filtr LegioSafe není změkčovač vody.
Běží ohřívač stále na plný výkon?
Ohřev je řízený podle požadavku zvlhčování a teploty za jednotkou. Jmenovitý příkon není celoroční průměr. Roční simulátor vypočítá potřebný ohřev po jednotlivých hodinách a omezí jej zadaným výkonem ohřívače.
Zahrnuje simulátor i vodu do odpadu?
Odpařenou vodu určuje hodinový výpočet. Odtok při aktivním provozu zadejte v nastavení jednotky v l/h a další vodu na testy a proplachy v m³/rok. Nulové zadání tyto objemy nezapočítá.
Garantuje HomEvap zvolenou vlhkost nebo teplotu v domě?
Výsledek závisí na větracím průtoku, venkovních podmínkách, vlhkosti odtahu, vnitřních zdrojích vlhkosti a vlastnostech rekuperace. Výrobce u All Season výslovně negarantuje minimální pokojovou RH. Výkon chlazení v tabulce nelze přímo použít jako náhradu návrhu klimatizace.
Proč při zimním větrání klesá vlhkost?
Venkovní vzduch obsahuje v chladném období méně vodní páry. Po ohřátí jeho relativní vlhkost klesá. Vlhkost sledujte v obytných místnostech a současně zajistěte dostatečné větrání podle potřeb domu.
Jaký je rozdíl proti pokojovému zvlhčovači?
Pokojový přístroj zvlhčuje především svou místnost. HomEvap doplňuje vodní páru do přívodního vzduchu větrací soustavy. Připojení na vodu odstraňuje každodenní dolévání nádržky. Pravidelná údržba matrice, filtru a odtoku zůstává součástí provozu.
Doplňkové parametry
| Kategorie: | Centrální (potrubní) zvlhčovače a chladiče |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 6 kg |
| Model: | All Season |
| Generace nebo provedení: | HEPAS |
| Komponenty sady: | Zvlhčovací a chladicí část pro větrací systém |
| Napájení: | 230 V / 50 Hz |
