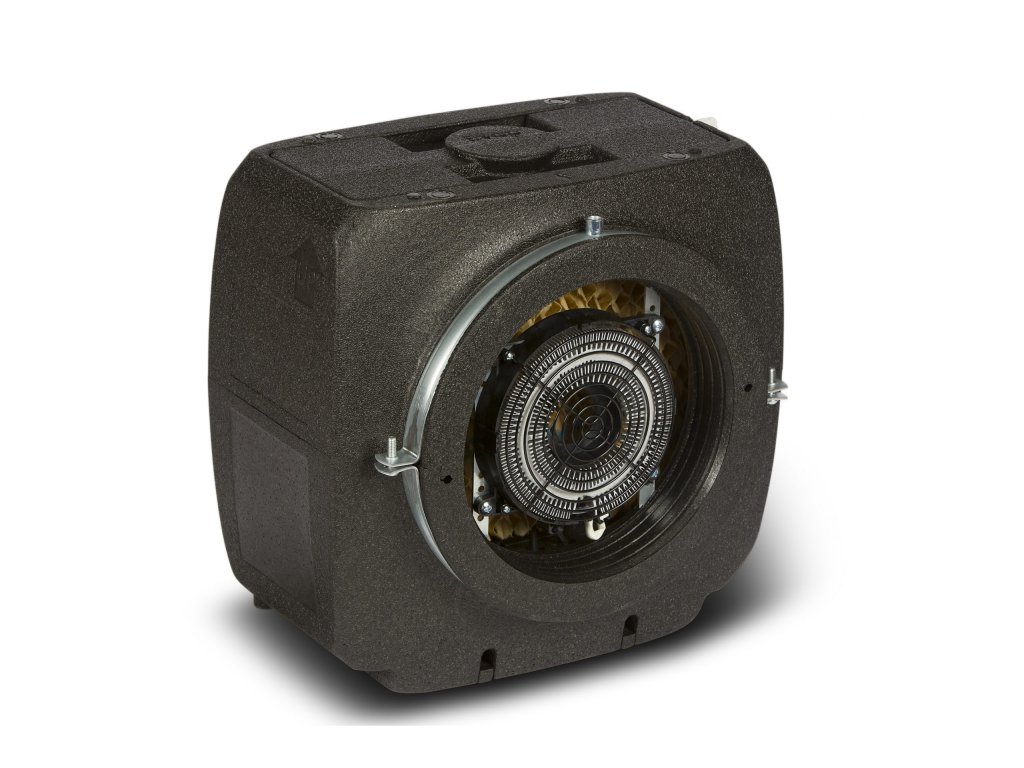

Potrubní zvlhčovač HomEvap Humidifier 600 PLUS
Kód: HEP15HASouvisející produkty
Detailní popis produktu
CENTRÁLNÍ ZVLHČOVÁNÍ A ÚPRAVA VZDUCHU
HomEvap Humidifier 600 PLUS
Potrubní zvlhčovač pro větrací soustavy s vyšším průtokem. Provedení 600 PLUS využívá matrici s větší odpařovací plochou, externí vodní filtr LegioSafe® a výkonnější předehřev.
Vhodnost a výběr
Porovnat modely HomEvap
Zvlhčování přívodu vzduchu
Základní provedení s filtrem LegioSafe® v kazetě.
Zvlhčování pro vyšší průtoky
Větší matrice, externí LegioSafe® a ohřívač 1 500 W.
Zvlhčování a nepřímé chlazení
Dva moduly pro zimní a letní provoz.
Celoroční sestava pro vyšší průtoky
Dva moduly. Zvlhčovací část v provedení 600 PLUS.
Nepřímé chlazení
Chladič do odtahu před vhodným výměníkem rekuperace.
Model vybírejte podle skutečného průtoku, požadovaného provozu a typu rekuperační jednotky.
Přínosy a princip
Proč zvolit tuto variantu
- Provedení pro vyšší větrací průtoky.
- Větší odpařovací plocha matrice.
- Externí filtr dostupný pro servis.
- Předehřev 1 500 W aktivovaný podle potřeby.
* Určení pro větrací soustavy do 600 m³/h vychází z nabídky této varianty. Nejde o záruku dosažení určité vlhkosti. Dostupný průtok určuje i tlaková rezerva ventilátorů a odpor celé soustavy.
Technické údaje
Technické údaje HomEvap Humidifier 600 PLUS
Parametry a příslušenství závisejí na modelu a provedení jednotky. Typ určete podle štítku zařízení.
| Parametr | Hodnota |
|---|---|
| Rozměry D × Š × V | 316 × 344 × 358 mm |
| Přívod vody | ¾ vnitřní závit, hadička 4 mm |
| Odtok | Hrdlo 16 mm. Dodaná odtoková hadice podle provedení |
| Průtok / tlaková ztráta | 650 m³/h při 53 Pa (HEPH600) |
| Potrubní připojení | Ø200 mm vnitřní, Ø250 mm vnější |
Dodávka a instalace
Zapojení a proudění vzduchu
Přívod čerstvého vzduchu
Odtah vzduchu z domu
Zvlhčování pracuje v přívodu za rekuperací. Nepřímé chlazení pracuje v odtahu před rekuperací, která přenáší ochlazení na čerstvý přívod. Čidlo SHC80 patří za příslušný modul, T3 do venkovního přívodu, pokud je v dané konfiguraci použité. Pro nepřímé chlazení musí vzduch procházet výměníkem. Funkci bypassu a případný přenos vlhkosti výměníkem posuďte s dodavatelem rekuperace.
Jak funguje zvlhčování
Vzduch prochází navlhčenou odpařovací matricí. Voda se přirozeně odpařuje do proudu vzduchu, přebytek odtéká do odpadu. Přívod pitné vody dávkuje regulace. Voda se nerecirkuluje.
Odpařování vzduch ochlazuje. Integrovaný elektrický ohřívač se zapíná podle potřeby a teploty za jednotkou. Potrubní čidlo pomáhá řídit vlhkost a teplotu přívodu. Po skončení požadavku na zvlhčování matrice vysychá.
Provedení 600 PLUS má větší odpařovací matrici a externí vodní filtr LegioSafe®.
Příprava instalace a ovládání
- Přívodní potrubí za rekuperační jednotkou.
- Trvalý přívod pitné vody s uzávěrem a odpad se spádem, bez protitlaku a zadržování vody v hadici.
- Napájení 230 V a prostor pro vysunutí kazety, přístup k přípojkám a pravidelnou údržbu.
- Montáž vodorovně ve všech směrech. Směr proudění podle šipky na zařízení.
- Potrubní čidlo za modulem a ovládání odpovídající generaci elektroniky.
Možnosti externího řízení se liší podle provedení. Zapojení a nastavení svorek proveďte podle návodu konkrétní jednotky a ovladače. Při uvedení do provozu zkontrolujte těsnost, odtok a činnost čidel. Kontrolu zopakujte po první hodině provozu.
Montáž a servis svěřte odborníkovi. Zařízení neumisťujte nad nechráněné elektrické rozvody. Před otevřením odpojte napájení a uzavřete přívod vody. Kompletní montážní, bezpečnostní a servisní pokyny jsou v dokumentaci níže.

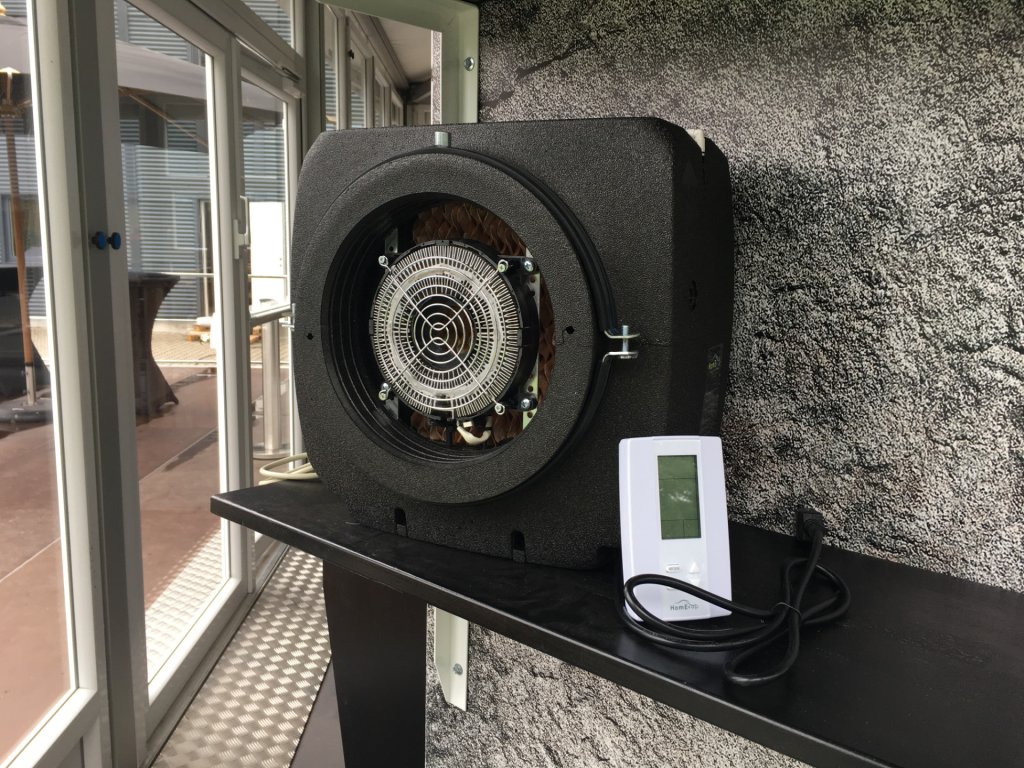

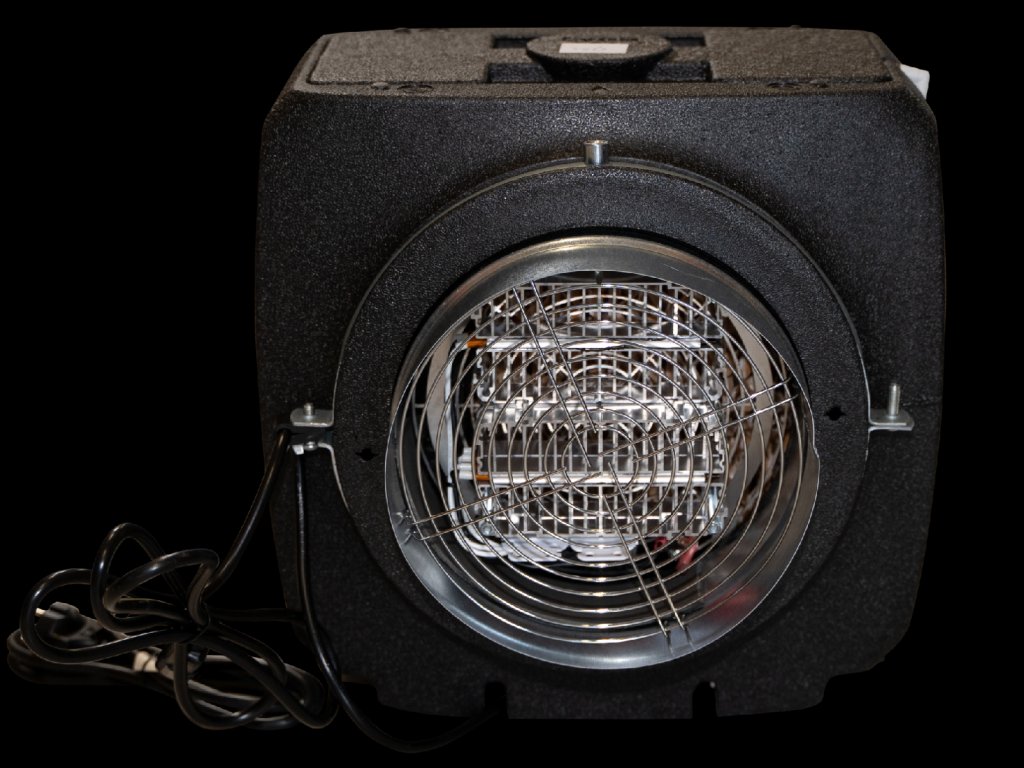

Fotografie a příklad instalace
Umístění zvlhčovače ve větrací soustavě
Humidifier – zvlhčovač na přívodu za rekuperací
Směr proudění určete podle šipky na konkrétním modulu. Jednotka musí být za provozu vodorovná a přístupná pro servis.
Odtok HomEvap – správné a nesprávné vedení
Provoz a údržba
Údržba a správné náhradní díly
Pravidelně kontrolujte matrici, vodní filtr, těsnost spojů a průchodnost odtoku. Servisní potřebu signalizuje ovladač nebo kontrolka na jednotce. Interval závisí na kvalitě vody a skutečném provozu.
Matrice se při zanesení vyměňuje. Filtr LegioSafe® není změkčovač vody. Před údržbou odpojte napájení, uzavřete vodu a nechte ohřívač alespoň 5 minut vychladnout. Servis svěřte oprávněné osobě. Podrobný postup najdete v českém návodu níže.
- Kazeta pro řadu 600: HEPCAHHA.
- Odpařovací matrice pro řadu 600: HEMATBHA.
- Externí LegioSafe®: filtr a jeho vložku vybírejte podle označení osazené sestavy.
Při objednání servisního dílu uveďte model a výrobní číslo ze štítku, zejména u starších dodávek.
Roční simulátor provozu a nákladů
Humidifier 600 PLUS
Vyberte lokalitu, nastavte hodinový rozvrh větrání a zobrazte měsíční rozdělení nákladů.
Nastavení jednotky a domu
Výchozí nastavení je modelový příklad pro náhled. Cíl vlhkosti se vztahuje k bilanci přiváděného vzduchu při teplotě místnosti.
Dokumenty ke stažení
Dokumenty ke stažení
Aktuální návody a podklady
- HomEvap - zvlhčování a chlazení domu: česká zákaznická brožura 2026 (PDF)
- HomEvap Humidifier 600 PLUS - český katalogový list (aktualizace 2026) (PDF)
- Humidifier včetně 600 PLUS - český návod V2603 (PDF)
- HEDIS AF9/10 - český návod, párování a kompatibilita (20. 3. 2026) (PDF)
- HEDISW - český návod drátového ovladače (V2024-05) (PDF)
- Externí řízení a alarmy - české podklady s rozlišením generací (PDF)
- Výměna HEPCAH / HEMATB / LegioSafe - český servisní návod (PDF)
- Brožura HOMEVAP 2024 - originál výrobce (PDF)
- Humidifier - technický list výrobce EN (datum revize neuvedeno) (PDF)
- EU prohlášení výrobce - originál 2019 (HEPH / HEPC) (PDF)
- NTA 8800 - prohlášení o energetickém výkonu, originál 15. 6. 2021 (PDF)
České návody obsahují montáž, uvedení do provozu, obsluhu, alarmy, servis a původní schémata s českými legendami. Návod vybírejte podle modelu a verze elektroniky.
Časté dotazy
Časté dotazy
Kde je filtr a jakou kazetu objednat?
U provedení 600 PLUS je LegioSafe® mimo jednotku. Kazeta a matrice se liší od základního zvlhčovače. Při objednávce sdělte označení a výrobní číslo ze štítku. Současná dokumentace výrobce uvádí pro řadu 600 kazetu HEPCAHHA a matrici HEMATBHA. U starších dodávek ověřte díl individuálně.
Musím ručně doplňovat vodu?
Ne. Zařízení se připojuje na přívod pitné vody a odpad. Vodu dávkuje automaticky podle požadavku regulace.
Funguje s každou rekuperační jednotkou?
Před montáží je potřeba ověřit průtok, dostupný tlak ventilátorů, typ výměníku a způsob regulace. Zvláště u výměníku s přenosem vlhkosti posuďte vhodnost zapojení podle dokumentace konkrétní sestavy.
Jak velký dům zvlhčí?
Samotná podlahová plocha nestačí. Rozhoduje skutečný větrací průtok, venkovní podmínky, teplota, vnitřní zdroje vlhkosti a požadovaná relativní vlhkost. Pro výběr připravte typ rekuperace a běžný i maximální provozní průtok.
Lze jej připojit k chytré domácnosti?
Možnosti zahrnují externí řízení a u příslušného provedení Modbus, BACnet či signál 0–10 V. Dostupnost, konfiguraci a zapojení ověřte podle generace elektroniky. Zapojení musí provést odborník podle odpovídajícího schématu.
Jak často se mění kazeta a filtr?
Pevný interval není stejný pro všechny instalace. Záleží na vodě, provozu a typu kazety. Sledujte servisní hlášení, při údržbě zkontrolujte matrici i filtr a objednejte díl pro konkrétní model. Filtr LegioSafe není změkčovač vody.
Běží ohřívač stále na plný výkon?
Ohřev je řízený podle požadavku zvlhčování a teploty za jednotkou. Jmenovitý příkon není celoroční průměr. Roční simulátor vypočítá potřebný ohřev po jednotlivých hodinách a omezí jej zadaným výkonem ohřívače.
Zahrnuje simulátor i vodu do odpadu?
Odpařenou vodu určuje hodinový výpočet. Odtok při aktivním provozu zadejte v nastavení jednotky v l/h a další vodu na testy a proplachy v m³/rok. Nulové zadání tyto objemy nezapočítá.
Garantuje HomEvap zvolenou vlhkost nebo teplotu v domě?
Výsledek závisí na větracím průtoku, venkovních podmínkách, vlhkosti odtahu, vnitřních zdrojích vlhkosti a vlastnostech rekuperace. Výrobce u All Season výslovně negarantuje minimální pokojovou RH. Výkon chlazení v tabulce nelze přímo použít jako náhradu návrhu klimatizace.
Proč při zimním větrání klesá vlhkost?
Venkovní vzduch obsahuje v chladném období méně vodní páry. Po ohřátí jeho relativní vlhkost klesá. Vlhkost sledujte v obytných místnostech a současně zajistěte dostatečné větrání podle potřeb domu.
Jaký je rozdíl proti pokojovému zvlhčovači?
Pokojový přístroj zvlhčuje především svou místnost. HomEvap doplňuje vodní páru do přívodního vzduchu větrací soustavy. Připojení na vodu odstraňuje každodenní dolévání nádržky. Pravidelná údržba matrice, filtru a odtoku zůstává součástí provozu.
Doplňkové parametry
| Kategorie: | Centrální (potrubní) zvlhčovače a chladiče |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| Model: | Humidifier 600 PLUS |
| Generace nebo provedení: | 600 PLUS |
| Napájení: | 230 V / 50 Hz |
| Způsob osazení: | Do přívodního potrubí za větrací jednotku |
