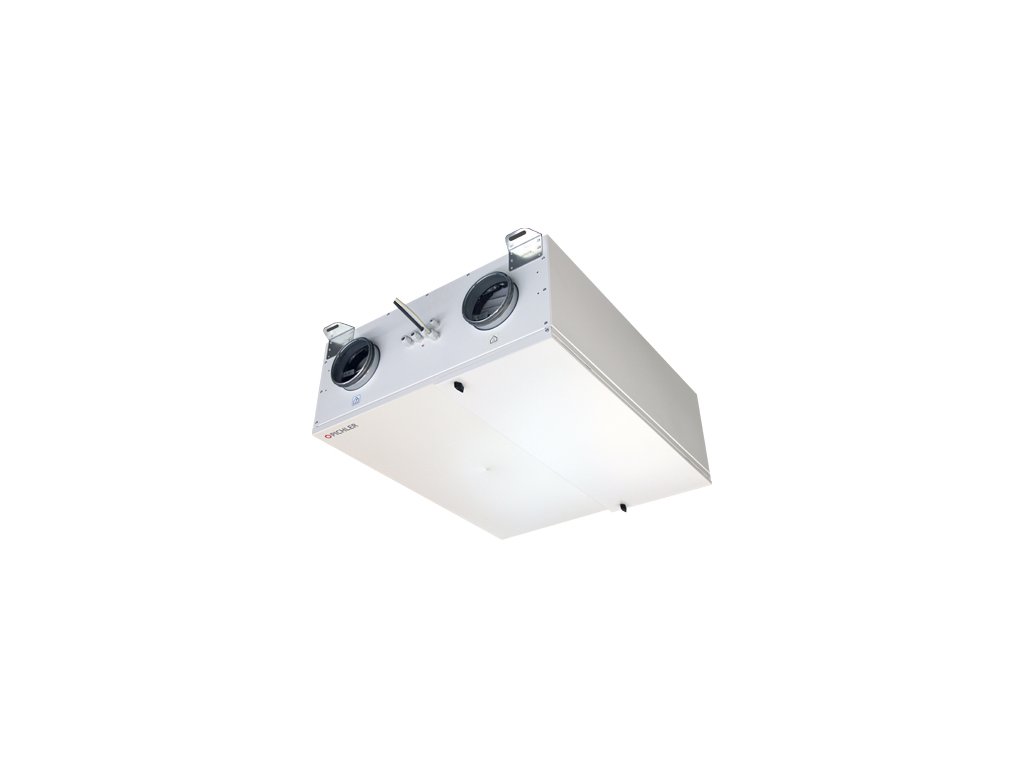

LG150B - podstropní rekuperační jednotka

Kód: 08LG150BDL 08LG150BDLF 08LG150BDLV 08LG150BDLFV 08LG150BDR 08LG150BDRF 08LG150BDRV 08LG150BDRFV Zvolte variantu

90 014,32 Kč / ks 104 226,98 Kč / ks 104 225,77 Kč / ks 118 440,85 Kč / ks 90 014,32 Kč / ks 104 226,98 Kč / ks 104 225,77 Kč / ks 118 440,85 Kč / ks od 90 014,32 Kč / ks 74 392 Kč bez DPH 86 138 Kč bez DPH 86 137 Kč bez DPH 97 885 Kč bez DPH 74 392 Kč bez DPH 86 138 Kč bez DPH 86 137 Kč bez DPH 97 885 Kč bez DPH od 74 392 Kč bez DPH

Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Zvolte variantu

Můžeme doručit do: 27.11.2024 27.11.2024 27.11.2024 27.11.2024 27.11.2024 27.11.2024 27.11.2024 27.11.2024 Zvolte variantu
Orientace
Předehřev
Typ výměníku
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Rekuperační jednotka LG 150 se systémem PICHLER je vybavena izolací z kompaktního EPP, která zabraňuje vzniku tepelných mostů.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Zařízení je tak tepelně izolováno, s vnějším krytím v bílé barvě RAL 9010.

Jednotka LG 150 je vybavena vysoce účinným systémem zpětného získávání tepla se vzduchovým tepelným výměníkem vyrobeným z recyklovatelného plastu, s účinností až 92 % a s automatickým 100 % bypassem.

Dále také obsahuje energeticky úsporné radiální ventilátory s DC technologií a s konstantním objemovým průtokem, vzduchové filtry třídy F7 na sání čerstvého vzduchu a G4 pro vzduch odváděný, řídící elektroniku v provedení MINI nebo TOUCH, a servisní dvířka v barvě RAL 9010 pro výměnu filtrů.

Použití

Rekuperační jednotka LG 150 se systémem PICHLER je určena pro nucené větrání obytných domů, větších obytných jednotek, kanceláří a podobných zařízení.

Používá se v zásadě pro pasivní a nízkoenergetické domy od 40 m² až do přibližně 120 m², s regulovatelným průtokem vzduchu do 150 m³/hod (LG 150 A), nebo průtokem do 200 m³/hod pro plochy do 160 m² (LG 150 B s vyšším výkonem).

Schéma jednotky

Rozměry: (Š x V x H) 680 x 780 x 289 mm
Připojení potrubí: 4 x Ø 125 mm

Varianty provedení

Kompaktní jednotka LG 150 se systémem PICHLER je dostupná v několika různých provedeních:

Pravé nebo levé provedení, v závislosti na poloze přívodu.
LG 150 A bez integrovaného elektric-kého PTC ohřevu.
LG 150 A s integrovaným elektrickým PTC ohřevem.
LG 150 A s možností entalpického výměníku pro zpětné získávání vlhkosti.
LG 150 A bez bypassu, s elektrickým PTC ohřevem nebo bez něj.
LG 150 B s vysoce účinným systémem větrání, s elektrickým PTC ohřevem nebo bez něj.
LG 150 B bez bypassu, s PTC ohřevem.
LG 150 B s možností entalpického výměníku.

Výměna filtru

1 filtr na výfuku G4: (Š x V x H) 198 x 262 x 44 mm
1 filtr na sání F7: (Š x V x H) 198 x 262 x 44 mm

TECHNICKÁ SPECIFIKACE

Technická data LG 150 A

VZDUCHOTECHNICKÁ JEDNOTKA

Rozměry: (Š x V x H) 680 x 780 x 289 mm (310 mm s montážními úchyty)
EPP izolace s krytem v bílé barvě RAL 9010, tepelná izolace 22/18 mm
Připojení potrubí: 4 x Ø 125 mm
Připojení odvodu kondenzátu: Ø 32 mm, spodní připojení
Elektrické připojení: 230 V/50 Hz/16 A
Ochrana: IP 20
Povolená teplota okolního vzduchu: + 5 °C bis + 40 °C
Váha (bez příslušenství): ca. 29 kg

VENTILÁTORY
(Tovární nastavení)
Průtok vzduchu:
Rychlost I: 50 m³/h
Rychlost II: 90 m³/h
Rychlost III: 130 m³/h
Rozsah průtoku: 30 až 150 m³/h
Spotřeba energie: Standby režim: <1,0 W
Uvedené charakteristiky platí pro variantu jednotky s filtrem třídy F7 na sání a filtrem G4 na odvodu a bez PTC ohřevu.

TLAKOVÁ CHARAKTERISTIKA VENTILÁTORU
Tato charakteristika vymezuje přípustnou tlakovou ztrátu potrubí (pext.).

CELKOVÝ PŘÍKON
Celkový elektrický příkon zahrnuje spotřebu ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.

Technická data LG 150 B pro větší objemové průtoky vzduchu

VZDUCHOTECHNICKÁ JEDNOTKA
Rozměry: (Š x V x H) 680 x 780 x 289 mm (310 mm s montážními úchyty)
EPP izolace s krytem v bílé barvě RAL 9010, tepelná izolace 22/18 mm
Připojení vzduchovodů: 4 x Ø 125 mm
Připojení odvodu kondenzátu: Ø 32 mm spodní připojení
Elektrické připojení: 230 V/50 Hz/16 A
Ochrana: IP 20
Povolená teplota vzduchu v okolí jednotky: + 5 °C do + 40 °C
Váha (bez příslušenství): ca. 29 kg

VENTILÁTORY
(tovární nastavení)
Rychlost I: 60 m³/h
Rychlost II: 110 m³/h
Rychlost III: 180 m³/h
Rozsah průtoku: 30 až 200 m³/h
Spotřeba energie při Standby režimu: <1,0 W

Uvedené charakteristiky platí pro variantu jednotky s filtrem třídy F7 na sání a filtrem G4 na odvodu a bez PTC ohřevu.

TLAKOVÁ CHARAKTERISTIKA VENTILÁTORU
Tato charakteristika vymezuje pří-pustnou tlakovou ztrátu potrubí (pext.).

CELKOVÝ PŘÍKON
Celkový příkon zahrnuje spotřebu ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.

OVLÁDÁNÍ

OVLÁDACÍ JEDNOTKA mini

Ovládací jednotka MINI, sloužící ke spouštění vzduchotechnické jednotky, se jednoduše ovládá, umožňuje nastavení rychlosti ventilátorů, změnu letního a zimního režimu, nastavení základního objemového průtoku vzduchu apod. Dále zobrazuje provoz jednotky, výměnu filtrů a jakékoli chyby v zařízení. Do standartního vybavení ovladače patří i USB rozhraní.

OVLÁDACÍ JEDNOTKA TOUCH

Užívání ovládací jednotky TOUCH prostřednictvím dotykového displeje je jednoduché a intuitivní, se snadným nastavením a zobrazením naměřených hodnot. Jednotka obsahuje integrovaný snímač teploty, který lze v případě potřeby nastavit jako snímač pokojové teploty.

Výhody ovládání:

Jednoduché zobrazení aktuálních provozních parametrů
Jednotlivě nastavitelné průtoky vzduchu
Programy na základě denní doby a dne v týdnu (pouze v případě ovládací jednotky TOUCH)
Ovládání pokojové teploty dle snímače pokojové teploty (pouze v případě ovládací jednotky TOUCH)

ROZMĚRY OVLÁDACÍ JEDNOTKY

Typ	Rozměry	Kód produktu
STANDARDNĚ: ovládací jednotka MINI pro LG 150/250 (zahrnuta v ceně)	Š x V x H 80 x 80 x 19 mm	08LGMINI150200
VOLITELNĚ: ovládací jednotka TOUCH pro LG 150/250	Š x V x H 110 x 84 x 25 mm	08LG150250T
