Zvlhčovač HUMON HV200

HUMON HV200 je určen pro průtok 80–500 m³/h a potrubní přípojky Ø200 mm. Maximální zvlhčovací výkon je 3,0 l/h za podmínek výrobce. Automatická detekce průtoku má pro tento model práh 80 m³/h. Pro nižší průtok návod uvádí možnost externího tlakového spínače nebo beznapěťového kontaktu. Vhodnost takového návrhu musí ověřit montážní firma včetně ostatních provozních podmínek.

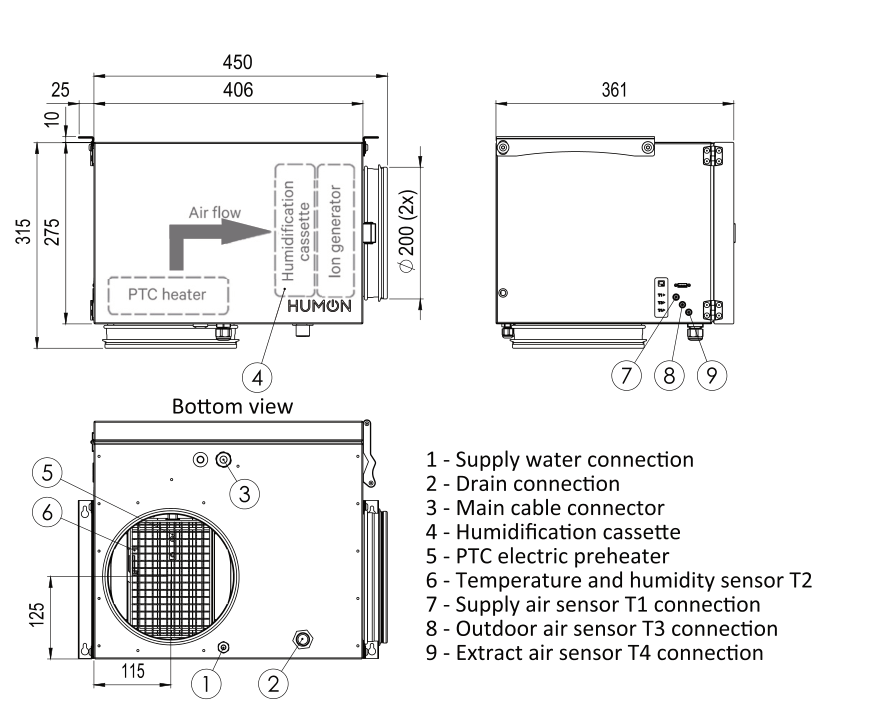

Model HV200 používá rohovou potrubní trasu. Počítejte nejméně s 360 mm před servisními dvířky a 130 mm pod zařízením. U rohového HV200 je potřeba navíc nejméně 50 mm po obou stranách. Nejbližší koleno má být alespoň 200 mm od zařízení. Varianta WFL má při pohledu na servisní dvířka proudění zprava doleva, WFR zleva doprava. Kromě rozměru tělesa proto ověřte směr proudění, přípojky a prostor pro vyjmutí kazety.

Pro HUMON HV200 je určena samostatná matrice H:700022. Dodává se samotné odpařovací médium, ne kompletní kazeta ani vodní filtr. Před objednáním ověřte verzi kazety a zařízení. Servisní průvodce rozlišuje kazety a filtry typu A, B a C.

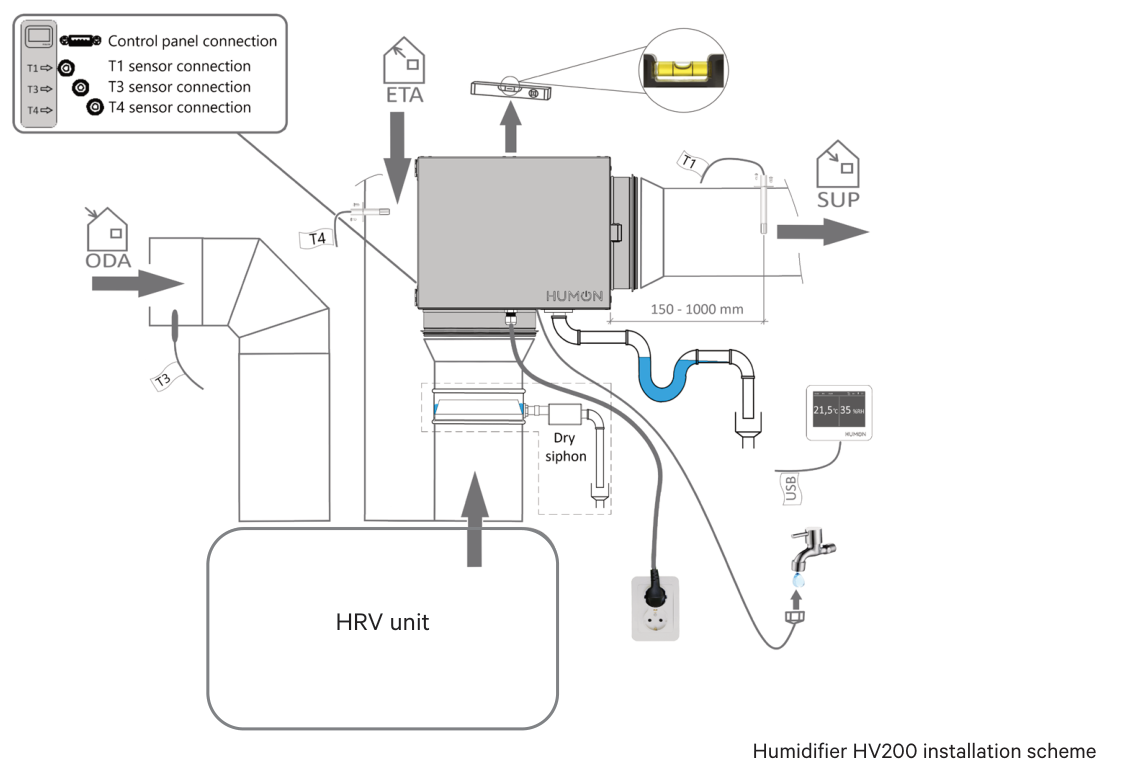

Ano. Výrobce uvádí použití v jakémkoli vyváženém větracím systému. HUMON se montuje do přívodního potrubí za větrací jednotku. Potřebuje vhodnou potrubní trasu, přívod vody, odtok se sifonem, napájení a prostor pro servis. Kompatibilitu konkrétní instalace ověřte s montážní firmou.

HUMON přidává vodu do přívodního vzduchu odpařováním z navlhčeného média. Skutečný přírůstek vlhkosti závisí na vstupní teplotě a vlhkosti, průtoku a typu rekuperační jednotky. Samotná přítomnost rekuperace proto neurčuje výslednou vlhkost. Při posouzení porovnejte také teploty a množství vody ve vzduchu, nejen údaj relativní vlhkosti.

Relativní vlhkost závisí také na teplotě. Teplejší vzduch může mít nižší procentní údaj, přestože obsahuje více vody. Například vzduch o teplotě 17,9 °C a 30 % RH obsahuje přibližně 3,8 g vody/kg suchého vzduchu. Vzduch o teplotě 22,6 °C a 28 % RH obsahuje přibližně 4,7 g/kg. Pro kontrolu skutečného zvlhčení porovnávejte měrnou vlhkost před a za zařízením.

PTC ohřívač sám vodu do vzduchu nepřidává. Zvlhčení vzniká odpařováním z mokré matrice, které vzduch současně ochlazuje. Ohřívač pomáhá udržet požadovanou teplotu. Výrobce pro vstup do zvlhčovače doporučuje 19–23 °C. Pod 14 °C se zvlhčování nespustí.

Hodnota 75 % je horní mez relativní vlhkosti přívodního vzduchu v potrubí za zvlhčovačem za stanovených podmínek. Není to doporučení pro místnosti. Regulace má oddělené údaje a nastavení pro přívodní potrubí a odtah z místností. Výchozí nastavení výrobce pro vlhkost místnosti je do 45 %. Nastavení přizpůsobte konkrétnímu větracímu systému.

Čidlo T1/RH1 za zvlhčovačem měří teplotu a vlhkost přívodního vzduchu. Výrobce uvádí, že regulace podle těchto hodnot pomáhá za běžných provozních podmínek předcházet kondenzaci. Podmínkou je správná instalace a umístění čidel. Tento princip nenahrazuje posouzení chladných částí potrubí a nastavení celé soustavy.

Zařízení musí být zapnuté v pohotovostním režimu a musí detekovat průtok. Vstupní vzduch musí mít více než 14 °C. Aktivaci ovlivňuje také požadavek na vlhkost a venkovní čidlo T3. Výchozí venkovní práh je +12 °C. Zkontrolujte údaje na ovladači a nastavení s montážní firmou, nesnižujte větrání pouze kvůli vlhkosti bez posouzení potřeb domu.

Pro přívod vody použijte tlak 1,5–3,5 bar. Nastavení ovladače musí odpovídat skutečně naměřenému tlaku. Nesprávný údaj může způsobit nedostatečné dávkování nebo nadbytečný přívod vody. Tlak neodhadujte, montážní firma jej má změřit a zkontrolovat při uvedení do provozu.

Tovární hadičku Ø4 mm o délce 1,5 m nezkracujte ani neprodlužujte. Dávkování vody je nastaveno pro tuto délku. Kratší hadička může znamenat nadměrný přívod a delší nedostatečný přívod. Při montáži je důležité před připojením propláchnout přívod vody a odstranit nečistoty z vstupního filtru.

Vestavěný filtr není změkčovač a neodstraňuje rozpuštěné minerály. Tvrdá voda může zkrátit životnost matrice. Technické podklady uvádějí tvrdost pod 9 °dH a TDS pod 350 ppm. Při vyšších hodnotách nechte navrhnout úpravu vody podle rozboru. Tvrdost a TDS jsou různé veličiny a nelze je zaměňovat.

Návod s použitím reverzní osmózy počítá, její návrh však musí zajistit potřebný průtok a nejméně 1,5 bar na vstupu do zvlhčovače. Provozní cykly osmózy a zvlhčovače se nesmějí vzájemně omezovat. I po změkčení mohou vznikat usazeniny sodných solí. Změkčení tedy samo o sobě nezaručuje provoz bez usazenin.

Zvlhčovač instalujte vyrovnaný podle návodu. Nadbytečná voda musí volně odtékat netlakovým odtokem se spádem přes sifon. Vyhněte se zvednutým úsekům hadice a vzduchovým kapsám. Odtok nepřipojujte do okruhu, do kterého jiné zařízení tlačí vodu čerpadlem. Montážní firma má ověřit odtok ještě před provozem.

Skříň je z ocelového plechu s hliníko-zinkovým povlakem, výrobce uvádí korozní odolnost C4-M / C3-H. Povrchová ochrana nenahrazuje správnou montáž a údržbu. Zařízení musí být vyrovnané a nadbytečná voda musí volně odtékat. Návod upozorňuje také na minerální usazeniny při používání tvrdé vody. Samotné zabarvení proto nestačí k určení, zda jde o usazeninu nebo poškození kovu. Pokud si nejste jistí, pořiďte fotografii a nechte stav i odtok zkontrolovat servisem. Vanu a výpusť čistěte podle návodu, zanesená odpařovací matrice se mění.

Aktuální návod výrobce výslovně uvádí, že odpařovací médium se nesmí čistit. Zanesená matrice se mění. Při servisu se naopak kontroluje a čistí odtoková vana a výpusť podle pokynů výrobce. Na matrici nepoužívejte odvápňovače ani ji neproplachujte.

Výrobce doporučuje preventivní servis dvakrát ročně, na začátku a na konci podzimní a zimní sezóny. Kontroluje se matrice, filtr, ohřívač, ionizátor a odtok. Jednotný interval výměny matrice není stanoven, závisí na kvalitě vody, provozu a stavu média. Sledujte také indikátor životnosti kazety. Roční servisní upozornění není samo o sobě pokynem k automatické výměně všech dílů.

Hlášení 11 souvisí s nedostatkem přívodu vody nebo problémem ventilu či filtrace. Hlášení 13 značí problém komunikace mezi ovladačem a řídicí elektronikou. Hlášení 23 může znamenat trvale protékající ventil. V takovém případě uzavřete přívod vody a kontaktujte servis. Hlášení 25 je každoroční připomenutí údržby od 1. října, zařízení může dále pracovat. Přesný postup určujte podle návodu a stavu zařízení, neprovádějte vlastní demontáž ventilu.

Výrobce doporučuje ponechat zařízení v pohotovostním režimu. V něm automaticky proplachuje přívod vody každých 72 hodin po dobu 5 minut. Návod uvádí přibližně 5 litrů při tlaku 2,2 bar, nejde o pevnou spotřebu pro každý tlak. Po výpadku napájení se zařízení automaticky znovu nespustí, je nutný dotyk na ovladači.

Hodnota 10 W platí pro zvlhčování a ionizaci bez aktivního ohřevu. Při zapnutí PTC ohřívače je příkon podstatně vyšší podle modelu a provozu. Spotřeba vody závisí na požadavku na zvlhčování, nastavení a tlaku. Roční náklad proto určujte z provozních hodin, skutečné spotřeby elektřiny a vody a ceny servisních dílů. Maximální zvlhčovací výkon nelze zaměňovat s celkovou spotřebou přiváděné vody.

Voda se dávkuje řízenými pulzy ventilu. Délka otevření závisí na tlaku vody a četnost dávek na požadavku na zvlhčování. Krátké otevření následované pauzou proto nemusí znamenat závadu. Při posuzování sledujte také stav na ovladači a smáčení média. Trvalý průtok vody nebo hlášení 23 naopak vyžaduje uzavření přívodu vody a kontrolu servisem.

Nechte montážní firmu zkontrolovat skutečný tlak vody a přívodní rozvod. Vysoký tlak může při otevírání a zavírání ventilu způsobovat hluk v potrubí. Podle konkrétní instalace lze navrhnout regulaci tlaku nebo vhodné tlumení tlakových rázů. Tlak na vstupu musí zůstat v doporučeném rozsahu 1,5–3,5 bar a jeho hodnota v ovladači má odpovídat měření. Tovární hadičku kvůli hluku neupravujte.
