Potrubní zvlhčovač PICHLER LBE 250AO pro PKOM4A

Ano. Samostatný návod výrobce určuje LBE 250AO pro kombinované jednotky PICHLER PKOM4A/AK. Konkrétní provedení, řídicí desku a potřebné příslušenství musí před montáží ověřit odborník.

LBE 250AO nemá vlastní integrovaný ohřívač. Teplotu přívodu řídí PKOM4A/AK s potrubním ohřívačem za zvlhčovačem. AO reguluje absolutní vlhkost ve čtyřech úrovních; běžné provedení A s E/W dohřevem má jiné zapojení a nastavení. Jejich návody nejsou zaměnitelné.

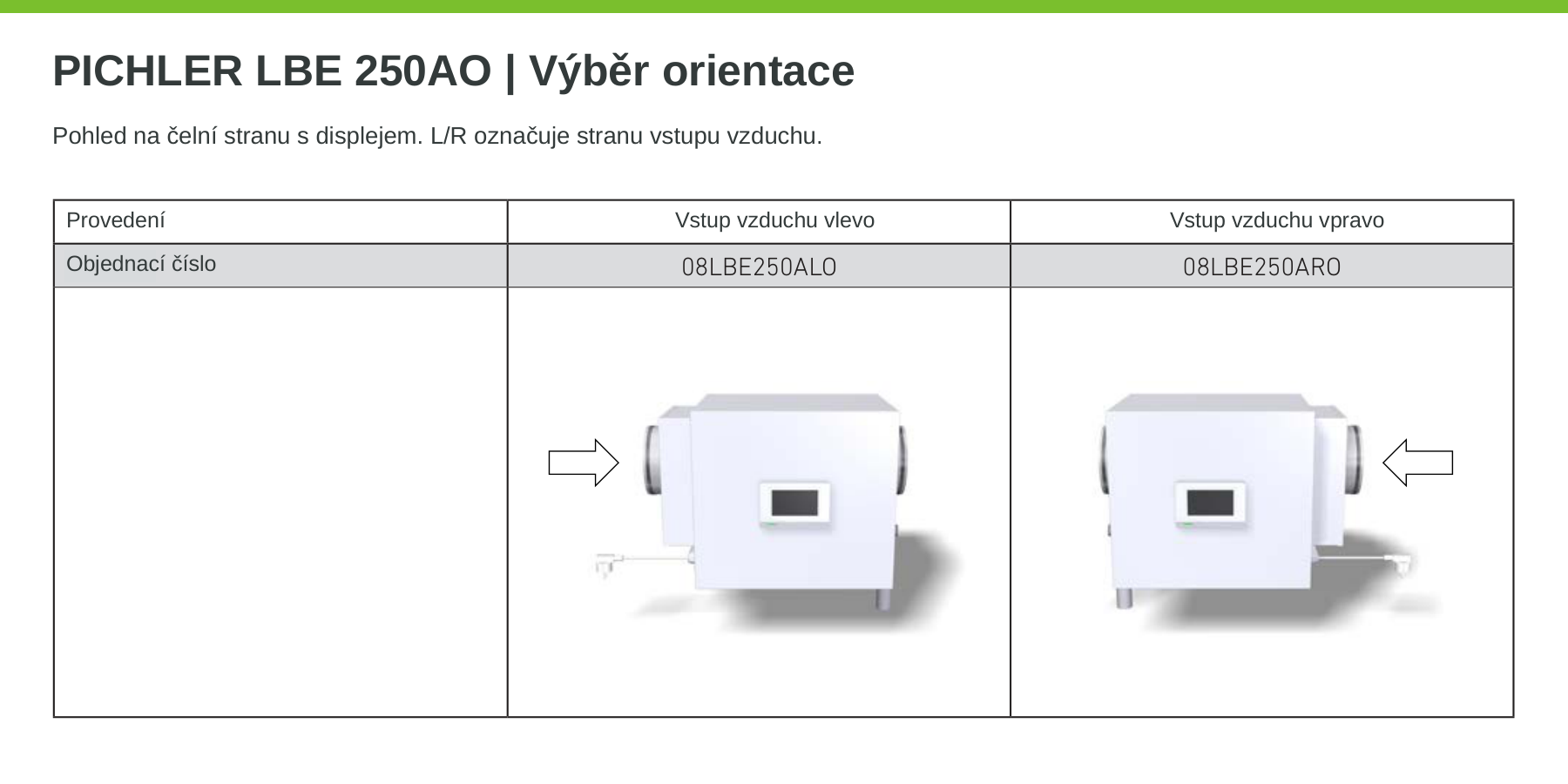

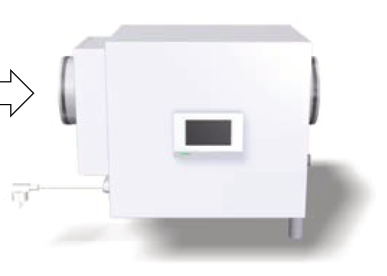

Při pohledu na čelní stranu s displejem je L vstup vzduchu zleva a R vstup zprava. Levá varianta má kód 08LBE250ALO, pravá 08LBE250ARO. Směr proudění a servisní stranu ověřte v půdorysu celé instalace; orientace se nevybírá pouze podle názvu varianty PKOM4A.

Odpařování vody vzduch ochlazuje. Výrobce proto pro tuto sestavu popisuje potrubní ohřívač za LBE, jehož teplotu řídí PKOM4A/AK. Vhodný výkon, čidla a regulaci musí určit projekt a návod systému. Samotná LBE 250AO tento ohřívač neobsahuje.

Jde o nejvyšší elektrický příkon samotné LBE 250AO podle samostatného návodu 08/2026. Nezahrnuje spotřebu tepelného čerpadla, ventilátorů PKOM4A/AK ani samostatného potrubního ohřívače. Není to celková spotřeba zvlhčovací sestavy.

U AO se vybírá ze čtyř úrovní absolutní vlhkosti: přibližně 4,5–6,0; 6,0–7,5; 7,5–9,0 a 9,0–11,5 g/m³. Relativní vlhkost v místnosti závisí také na teplotě, větrání a zdrojích vlhkosti. Nastavená úroveň proto není zárukou určitého procenta v každé místnosti.

Ne. Výrobce stanovuje maximum 350 m³/h a upozorňuje na nebezpečí unášení kapek při jeho překročení. Průtok celé sestavy může být nižší podle verze PKOM4A/AK, tlakové rezervy a návrhu rozvodů.

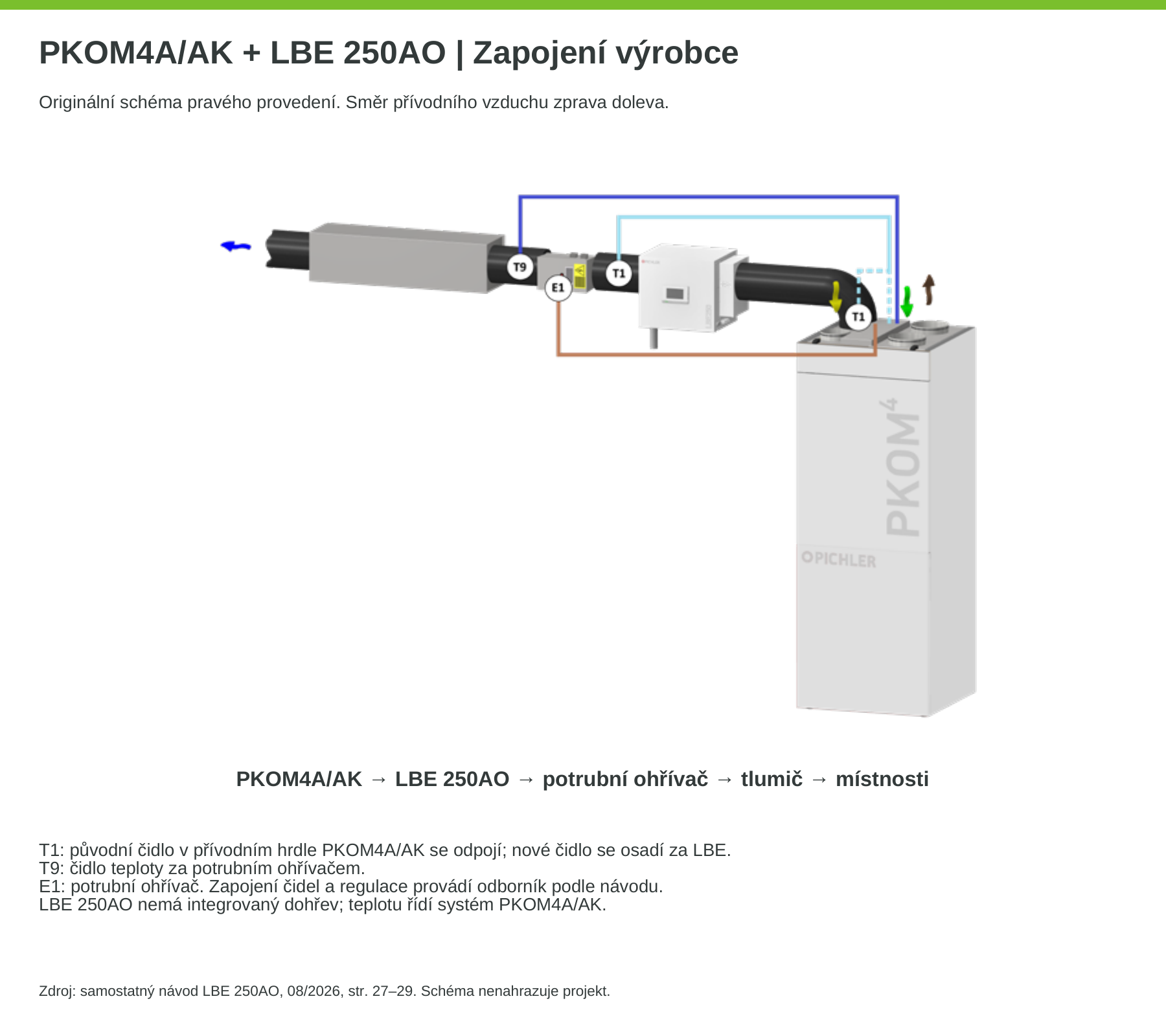

Původní T1 v přívodním hrdle PKOM4A/AK se podle návodu odpojí. Nové T1 se osadí za LBE 250AO a T9 za potrubní ohřívač. Čidla se zapojí do příslušné desky přesně podle schématu výrobce. Jde o práci pro kvalifikovaného technika.

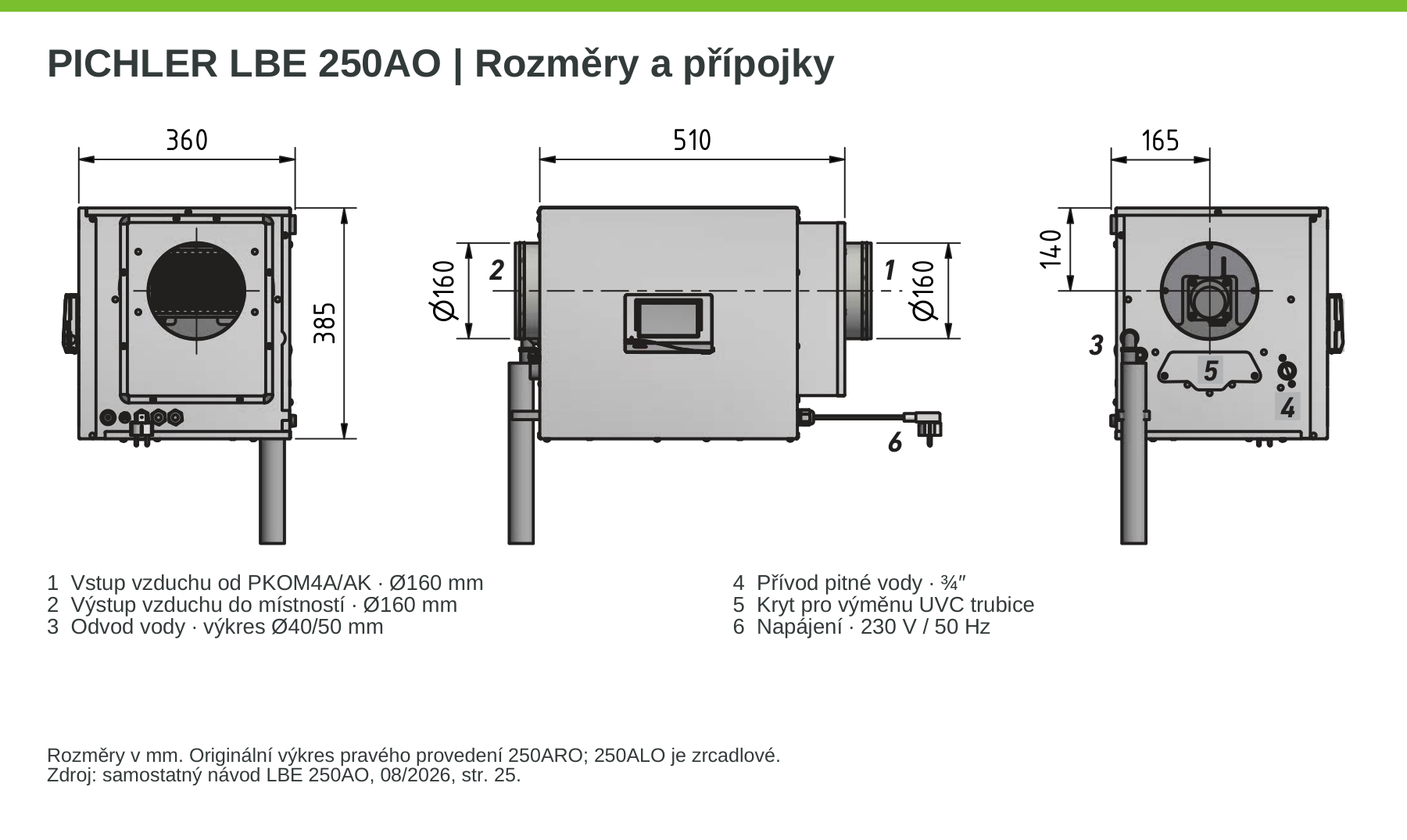

Přívod pitné vody a odpad jsou na výstupní straně zvlhčovače. Napájecí kabel je na vstupní straně. Český rozměrový výkres na této kartě zobrazuje pravé provedení 250ARO; u levého 250ALO jsou strany zrcadlové.

Pitnou vodu o teplotě 8–30 °C a tlaku 3,5–7 bar. Tvrdost se změří a zadá do regulace; návod připouští nejvýše 26 °dH. Při obsahu chloru nad 0,1 mg/l vyžaduje kombinovanou filtraci 5 µm / aktivní uhlí, při železu nad 0,1 mg/l předřazené odstranění železa. Úpravu navrhněte podle rozboru vody.

Odtok z osmózy a odtok čerpadla mají volně vyúsťovat přibližně 3 cm do HT trubky DN40. Nesmějí se utěsněně napojit přímo do kanalizace. Sifon se doplňuje na stavbě. Rozvod musí umožnit bezpečný odvod vody i údržbu.

Základní odstupy jsou 200 mm nad a 250 mm pod jednotkou, 360 mm před předním krytem a 330 mm pod ním pro otevření. Boční vytažení UVC trubice vyžaduje 350 mm. Dodržte i další rozměry servisního prostoru ze samostatného návodu AO.

Zařízení používá vodní filtr, reverzní osmózu, UVC dezinfekci a každodenní výměnu vody. Provozní počítadla upozorňují na servis. Tyto funkce vyžadují pravidelnou údržbu a trvalé připojení podle návodu; nenahrazují čištění a výměnu spotřebních dílů.

Vodní filtr a osmotická membrána se mění podle hlášení a provozních podmínek, nejpozději po dvou letech. Pro UVC uvádí výrobce alespoň 85 % zářivého výkonu po 8 000 provozních hodinách. Počítadla se nulují až po skutečné výměně. Při servisu se kontroluje a čistí také rotor a vana.

Použijte nejprve řízené vypnutí, které umožní odčerpat vodu a dokončit doběh. Návod z hygienických důvodů požaduje nepřerušovat po uvedení do provozu přívod vody a elektřiny na více než jeden den. Při odstavení větrání na více než den vypněte LBE nejméně dvě hodiny předem. Delší odstávku řešte se servisem.

Ano, zvolte levou nebo pravou orientaci. Dostupnost a termín dodání ověřujeme na dotaz. Před objednáním doporučujeme ověřit sestavu: pošlete nám označení PKOM4A/AK, návrhový průtok a nákres s volným místem pro instalaci.
