1 Přívod
2 Odvod
3 Sání
4 Výfuk
5 Filtr venkovního vzduchu F7
6 Filtr odvodního vzduchu M5
7 Ventilátor sání
8 Ventilátor odvodu
9 Bypassová klapka se servopohonem
10 Předehřev venkovního vzduchu
11 Protiproudý rekuperátor
12 Klapka sání/výfuk se servopohonem
13 Klapka sání/přívod se servopohonem
14 Kompresorová vestavba
15 Tepelný výměník ve výfukovaném vzduchu
16 Tepelný výměník v přívodním vzduchu
17 Sběrná vana kondenzátu
18 Zásobník teplé vody
19 Anoda
20 Elektrická topná patrona s tepelnou pojistkou
21 Napojení teplé vody 1“
22 Napojení vnořeného výměníku 1“
23 Napojení studené vody 1“
24 Odvod kondenzátu
25 Elektropřipojení s hlavní řídící deskou
26 Řídící deska tepelného čerpadla

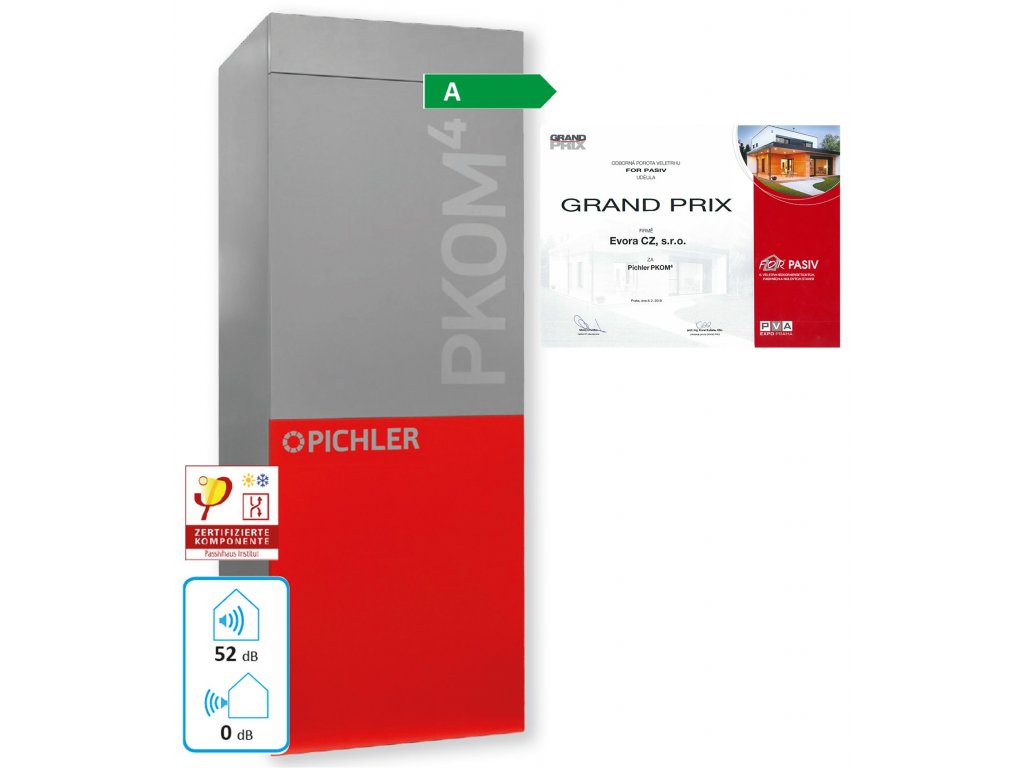

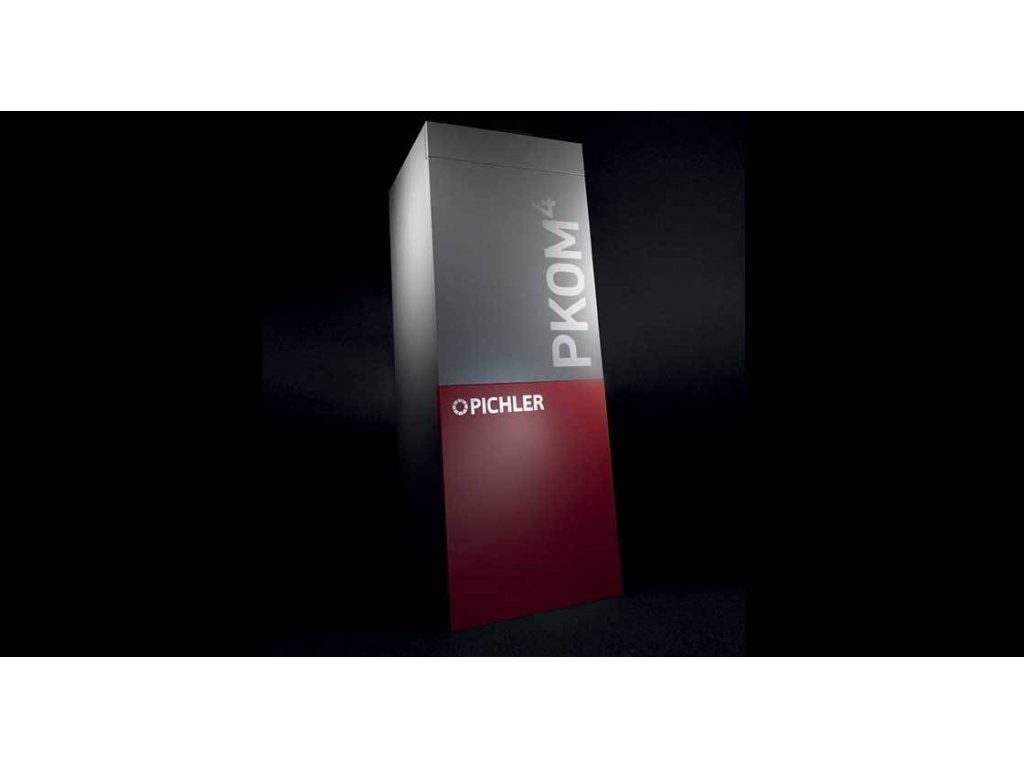

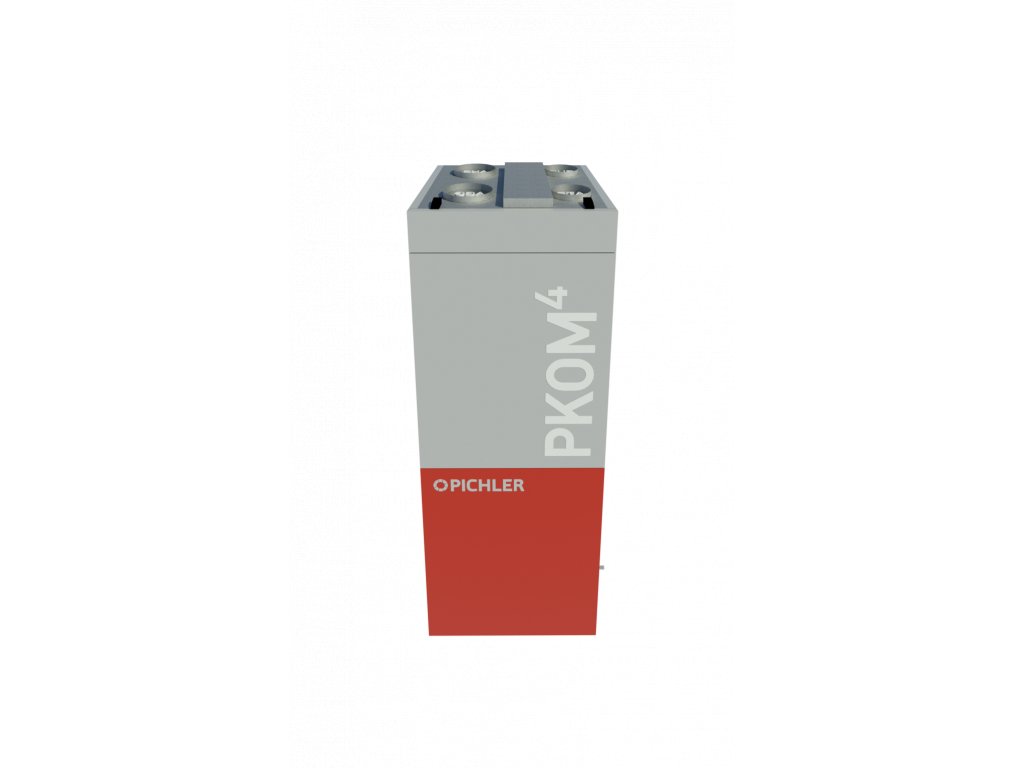

PKOM4 classic - kombinovaná jednotka s tepelným čerpadlem pro vytápění a ohřev vody
Kód: 08PKOM4LFW 08PKOM4RSW 08PKOM4RFW Zvolte variantuSouvisející produkty
Detailní popis produktu
Kompaktní jednotka PKOM4 classic je vhodná jako kompaktní řešení pro byty a rodinné domy v nízkoenergetickém a pasivním standardu.
S maximálním vzduchovým výkonem až 300 m3/h je možné zajistit hygienickou výměnu vzduchu až pro 7 osob.
Množství teplé vody v zásobníku vystačí pro typickou domácnost.
Přívodní vzduch je možné podle potřeby plynule ohřívat nebo ochlazovat regulovatelným tepelným čerpadlem.
Pro účinný ohřev vody je použito druhé samostatné tepelné čerpadlo. Obě tepelná čerpadla mají možnost pracovat současně a zabezpečovat nepřetržitý provoz na straně vzduchu i vody.
Malé prostorové nároky kompaktní jednotky navíc neuberou tolik místa z cenného obytného prostoru.
Stručný přehled systému PICHLER PKOM4 classic
- Samostatný chladivový okruh s kompresorem pro ohřev teplé vody
- Zásobník teplé vody s PUR izolací
- Volitelný vnořený tepelný výměník pro připojení soláru nebo teplovodního otopného systému
- Ochrana proti korozi prostřednictvím účinného emailového povrchu dle DIN 4753 a ochranné hořčíkové anody
- Elektrická topná tyč jako záloha a bivalentní zdroj pro ohřev teplé vody
PARAMETRY:
Rozměry jednotky PKOM4 classic
Varianty provedení PKOM4 classic
Hlukové parametry
Větrání s tepelným čerpadlem
Ohřev teplé vody tepelným čerpadlem
Elektro
Kryt
Celkový topný výkon
Legenda
1 Filtr venkovního vzduchu F7
2 Ventilátor sání
3 Předehřev venkovního vzduchu (WT1)
4 Měření průtoku odvodního vzduchu
5 Filtr odvodního vzduchu M5
6 Odvodní ventilátor
7 Bypassová klapka se servopohonem
8 Protiproudý rekuperátor
9 Klapka sání/výfuk se servopohonem
10 Tepelný výměník ve výfukovaném vzduchu (WT3)
11 Klapka sání/přívod se servopohonem
12 Tepelný výměník v přívodním vzduchu (WT2)
13 Měření průtoku přívodního vzduchu
14 Kompresor s frekvenčním měničem (HK) 15 4 cestný ventil (HK)
16 Regulační ventil – předehřev (HK)
17 Elektromagnetický ventil – odmrazovaní (HK)
18 Expanzní ventil – topení (HK)
19 Expanzní ventil – chlazení (HK)
20 Kompresor (BW)
21 Elektromagnetický ventil – odmražení (BW)
22 Expanzní ventil – teplá voda (BW)
23 Zásobník teplé vody
24 Topný registr v zásobníku teplé vody
25 El. topná patrona v zásobníku teplé vody
BW = Okruh pro teplu vodu
HK = Okruh pro přívod ( Topení / Chlazení )
OVLÁDÁNÍ
ŘÍDÍCÍ JEDNOTKA S DOTYKOVÝM PANELEM
Obsluha kompaktní jednotky PKOM4 je jednoduchá a intuitivní prostřednictvím dotykového panelu. Nastavení nejdůležitějších hodnot a jejich odečítání je velmi jednoduché. Nejjednodušším řešením je nastavení dopředu nakonfigurovat a z displeje jednoduše odečítat informační hodnoty o provozu. Integrované pokojové čidlo se stará o monitorování a regulaci vnitřní teploty interiéru.
Výhody regulace:
Automatický zimní / letní provoz
Funkce dovolená
Individuální nastavení vzduchového množství
Časový a týdenní program
Ochrana proti legionelle (rod bakterií)
Dodatečné funkce solar nebo topení prostřednictvím topného registru
Bilance energie
Regulace podle CO2 a vlhkosti
Rozměry ovládací jednotky (Š x V x T) 110 x 84 x 25 mm
Požadavky na propojení:
Kabel: Kabel k připojení ovladače: JY(ST)Y 2x2x0,8
Maximální délka kabelu < 100 m
JEDNODUCHÁ OBSLUHA S APLIKACÍ PICHLER
Uživatelsky přívětivé snadné použití: s naší bezplatnou aplikací (pro smartphone Android) může být kombinovaná kompaktní jednotka s tepelným čerpadlem snadno ovládána, ať jste doma, nebo venku.
VZDÁLENÝ PŘÍSTUP
Bezpečnost provozu: Zákaznická služba společnosti Pichler automaticky obdrží informace o kombinační jednotce tepelného čerpadla v případě poruchy. Vzdálený přístup usnadňuje rychlou reakci s minimálním úsilím.
Aplikace je v českém jazyce
Systémové řešení PKOM 4 / Trigos Regional 2020:
V kombinaci s inteligentním systémem řízení energie jako PSOL + a obnovitelnými energiemi, jako je fotovoltaika, zvyšuje účinnost systému a šetří náklady. Výsledkem je efektivní a nákladově efektivní systémové řešení, které se snadno a intuitivně používá, chrání životní prostředí a zlepšuje uhlíkovou stopu. Čerstvý a bezprašný vzduch - 365 dní v roce!
Trigos Regional 2020 : Se systémovým řešením PKOM 4 získává Pichler rakouské ocenění za udržitelnost TRIGOS Regional 2020 v kategorii „Ochrana klimatu“. TRIGOS je nejen nejrenomovanější ocenění za udržitelnost v Rakousku, ale také nejvyšší kvalita. Cena Trigos se uděluje udržitelným a renomovaným společnostem za vysoce kvalitní produkty a služby.
Porota Trigos ve svém zdůvodnění potvrdila:„J. Pichler GmbH vyvinul kompaktní kombinované zařízení s tepelným čerpadlem, které pokrývá větrání, vytápění, chlazení a ohřev vody. Integrace fotovoltaiky a systému energetického managementu vyústila v efektivní, cenově výhodné celkové řešení, které se snadno a intuitivně používá. Specializovaný rodinný podnik skvěle přispívá ke snížení spotřeby energie a tím k minimalizaci emisí CO2 ve stavebnictví. Snahy společnosti o udržitelnost jsou jasně rozpoznatelné. Porota ocenila především vědeckou diskusi a přístup. Vytápění, chlazení a větrání s co nejnižší spotřebou energie je jedním z témat budoucnosti a přispívá k ochraně klimatu a snižování CO2. Porota vidí projekt J.
Network Passive House Innovations Award 2021
PICHLER je oceněn jako „NEJINOVATIVĚJŠÍ Člen sítě pasivních domů 2021“ za speciální systémové řešení PKOM 4 & PSOL + a jako „NEJLEPŠÍ tým síťových pasivních domů roku 2021“ v kategorii vícepodlažních bytových domů.
Green Home Awards 2021
PICHLER získává cenu Green Home Award 2021 v kategorii „Nejlepší inovace vytápění “ s kombinovanou jednotkou tepelného čerpadla PKOM 4 .
Regionální TRIGOS
PICHLER vyhrává TRIGOS Regional 2020 v kategorii „Ochrana klimatu".
TRIGOS je nejen nejrenomovanější ocenění udržitelnosti v Rakousku, ale také nejcennější. Ocenění Trigos se uděluje udržitelným a renomovaným společnostem za vysoce kvalitní produkty a služby.
Ocenění Auna 2020
PICHLER vyhrává cenu Premios Auna v kategorii „Nejinovativnější produkt roku 2020“ s PKOM 4
Grand Prix 2018!
PICHLER je oceněn Grand Prix 2018 v Praze v rámci veletrhu For Pasiv (1. místo)!
Doplňkové parametry
| Kategorie: | Kombinované rekuperační jednotky |
|---|---|
| Záruka: | 2 roky |
-
Energetický štítek kompaktní rekuperační jednotky Pichler PKOM4 (348.5 kB)
-
Technický list kompaktní rekuperační jednotky Pichler PKOM4-CZ (4.3 MB)
-
Manuál kompaktní rekuperační jednotky Pichler PKOM4 -CZ (19.8 MB)
-
PHI certifikát kompaktní rekuperační jednotky Pichler PKOM4 (115.8 kB)
