Detailní popis produktu
Zařízení je tak tepelně izolováno, s vnějším krytím v bílé barvě RAL 9010.

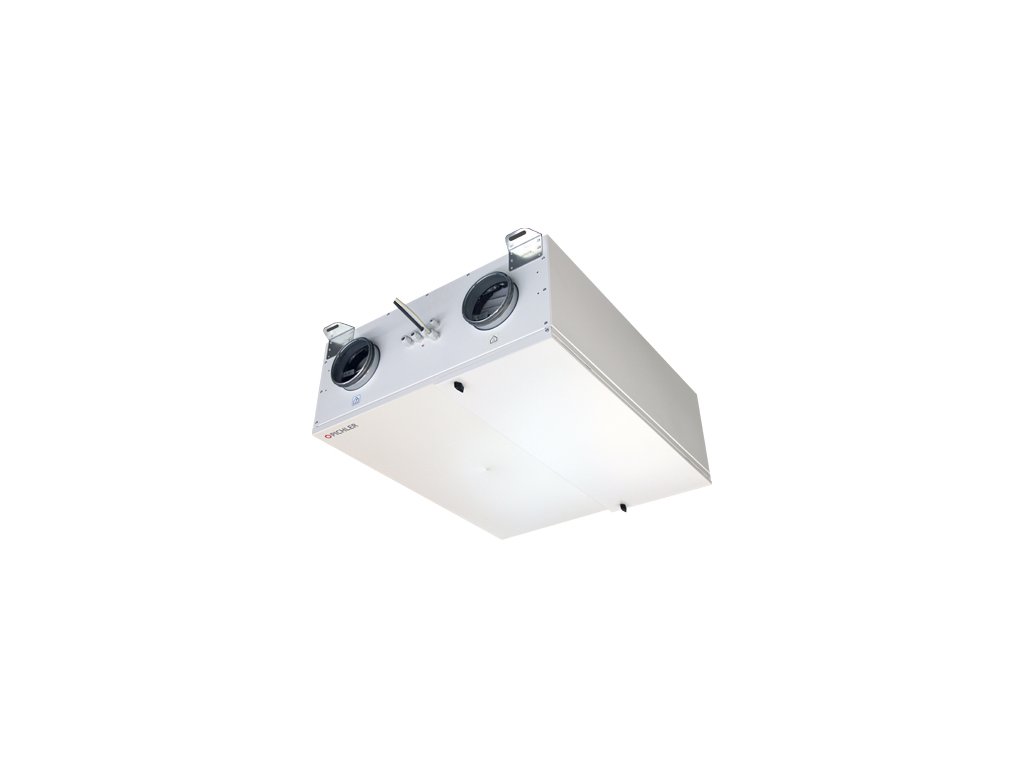

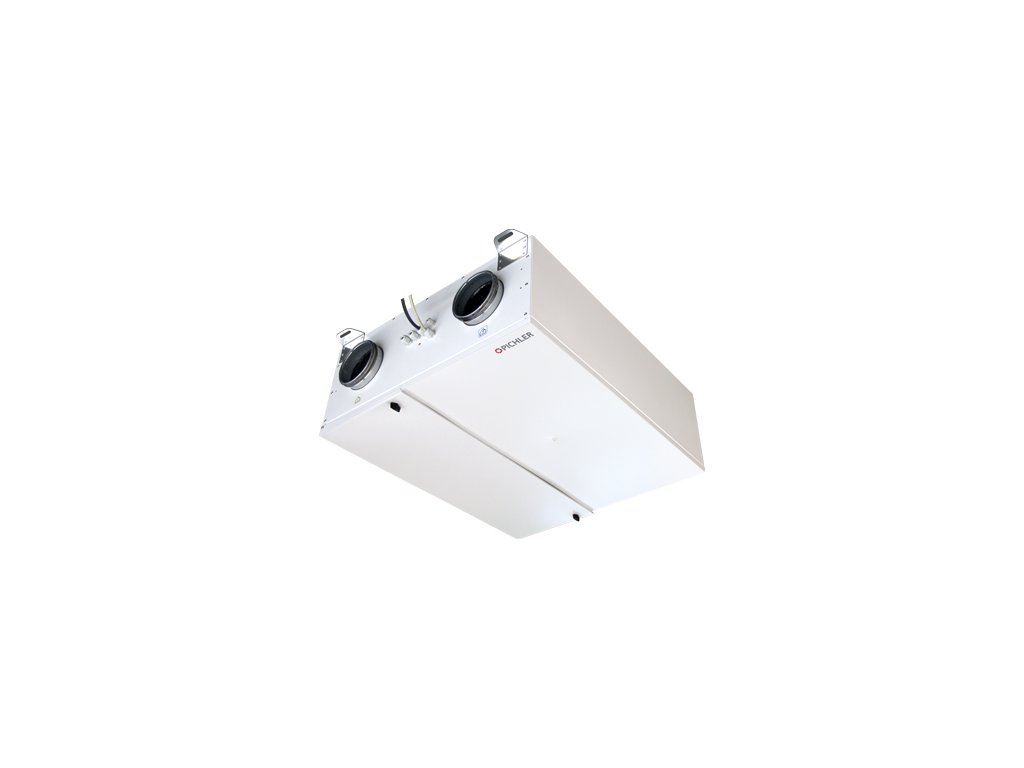

Jednotka LG 150 je vybavena vysoce účinným systémem zpětného získávání tepla se vzduchovým tepelným výměníkem vyrobeným z recyklovatelného plastu, s účinností až 92 % a s automatickým 100 % bypassem.
Dále také obsahuje energeticky úsporné radiální ventilátory s DC technologií a s konstantním objemovým průtokem, vzduchové filtry třídy F7 na sání čerstvého vzduchu a G4 pro vzduch odváděný, řídící elektroniku v provedení MINI nebo TOUCH, a servisní dvířka v barvě RAL 9010 pro výměnu filtrů.
Použití
Rekuperační jednotka LG 150 se systémem PICHLER je určena pro nucené větrání obytných domů, větších obytných jednotek, kanceláří a podobných zařízení.
Používá se v zásadě pro pasivní a nízkoenergetické domy od 40 m² až do přibližně 120 m², s regulovatelným průtokem vzduchu do 150 m³/hod (LG 150 A), nebo průtokem do 200 m³/hod pro plochy do 160 m² (LG 150 B s vyšším výkonem).

- Rozměry: (Š x V x H) 680 x 780 x 289 mm
- Připojení potrubí: 4 x Ø 125 mm
Varianty provedení
Kompaktní jednotka LG 150 se systémem PICHLER je dostupná v několika různých provedeních:
- Pravé nebo levé provedení, v závislosti na poloze přívodu.
- LG 150 A bez integrovaného elektric-kého PTC ohřevu.
- LG 150 A s integrovaným elektrickým PTC ohřevem.
- LG 150 A s možností entalpického výměníku pro zpětné získávání vlhkosti.
- LG 150 A bez bypassu, s elektrickým PTC ohřevem nebo bez něj.
- LG 150 B s vysoce účinným systémem větrání, s elektrickým PTC ohřevem nebo bez něj.
- LG 150 B bez bypassu, s PTC ohřevem.
- LG 150 B s možností entalpického výměníku.
Výměna filtru
- 1 filtr na výfuku G4: (Š x V x H) 198 x 262 x 44 mm
- 1 filtr na sání F7: (Š x V x H) 198 x 262 x 44 mm
TECHNICKÁ SPECIFIKACE
Technická data LG 150 A
VZDUCHOTECHNICKÁ JEDNOTKA
Rozměry: (Š x V x H) 680 x 780 x 289 mm (310 mm s montážními úchyty)
EPP izolace s krytem v bílé barvě RAL 9010, tepelná izolace 22/18 mm
Připojení potrubí: 4 x Ø 125 mm
Připojení odvodu kondenzátu: Ø 32 mm, spodní připojení
Elektrické připojení: 230 V/50 Hz/16 A
Ochrana: IP 20
Povolená teplota okolního vzduchu: + 5 °C bis + 40 °C
Váha (bez příslušenství): ca. 29 kg
VENTILÁTORY
(Tovární nastavení)
Průtok vzduchu:
Rychlost I: 50 m³/h
Rychlost II: 90 m³/h
Rychlost III: 130 m³/h
Rozsah průtoku: 30 až 150 m³/h
Spotřeba energie: Standby režim: <1,0 W
Uvedené charakteristiky platí pro variantu jednotky s filtrem třídy F7 na sání a filtrem G4 na odvodu a bez PTC ohřevu.
TLAKOVÁ CHARAKTERISTIKA VENTILÁTORU
Tato charakteristika vymezuje přípustnou tlakovou ztrátu potrubí (pext.).
CELKOVÝ PŘÍKON
Celkový elektrický příkon zahrnuje spotřebu ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.
Technická data LG 150 B pro větší objemové průtoky vzduchu
VZDUCHOTECHNICKÁ JEDNOTKA
Rozměry: (Š x V x H) 680 x 780 x 289 mm (310 mm s montážními úchyty)
EPP izolace s krytem v bílé barvě RAL 9010, tepelná izolace 22/18 mm
Připojení vzduchovodů: 4 x Ø 125 mm
Připojení odvodu kondenzátu: Ø 32 mm spodní připojení
Elektrické připojení: 230 V/50 Hz/16 A
Ochrana: IP 20
Povolená teplota vzduchu v okolí jednotky: + 5 °C do + 40 °C
Váha (bez příslušenství): ca. 29 kg
VENTILÁTORY
(tovární nastavení)
Rychlost I: 60 m³/h
Rychlost II: 110 m³/h
Rychlost III: 180 m³/h
Rozsah průtoku: 30 až 200 m³/h
Spotřeba energie při Standby režimu: <1,0 W
Uvedené charakteristiky platí pro variantu jednotky s filtrem třídy F7 na sání a filtrem G4 na odvodu a bez PTC ohřevu.
TLAKOVÁ CHARAKTERISTIKA VENTILÁTORU
Tato charakteristika vymezuje pří-pustnou tlakovou ztrátu potrubí (pext.).
CELKOVÝ PŘÍKON
Celkový příkon zahrnuje spotřebu ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.
