Potrubní zvlhčovač PICHLER LBE 250A – vodní dohřev

Ano, výrobce připouští zapojení za větrací jednotku jiné značky. Rozhoduje skutečný průtok, tlaková rezerva ventilátorů, potrubní trasa a dostupnost vody, odpadu, napájení a servisního prostoru. Zvlhčovač se osazuje do přívodu vzduchu do místností. Konkrétní sestavu musí ověřit projektant nebo montážní firma.

Nejvyšší provozní průtok je 350 m³/h, vzduchová hrdla mají Ø160 mm a zvlhčovací výkon dosahuje nejvýše 2,0 l/h. Výkon závisí na vstupní teplotě a vlhkosti vzduchu, průtoku a dostupném teple. Maximální průtok nepřekračujte: může dojít k unášení kapek do přívodního potrubí.

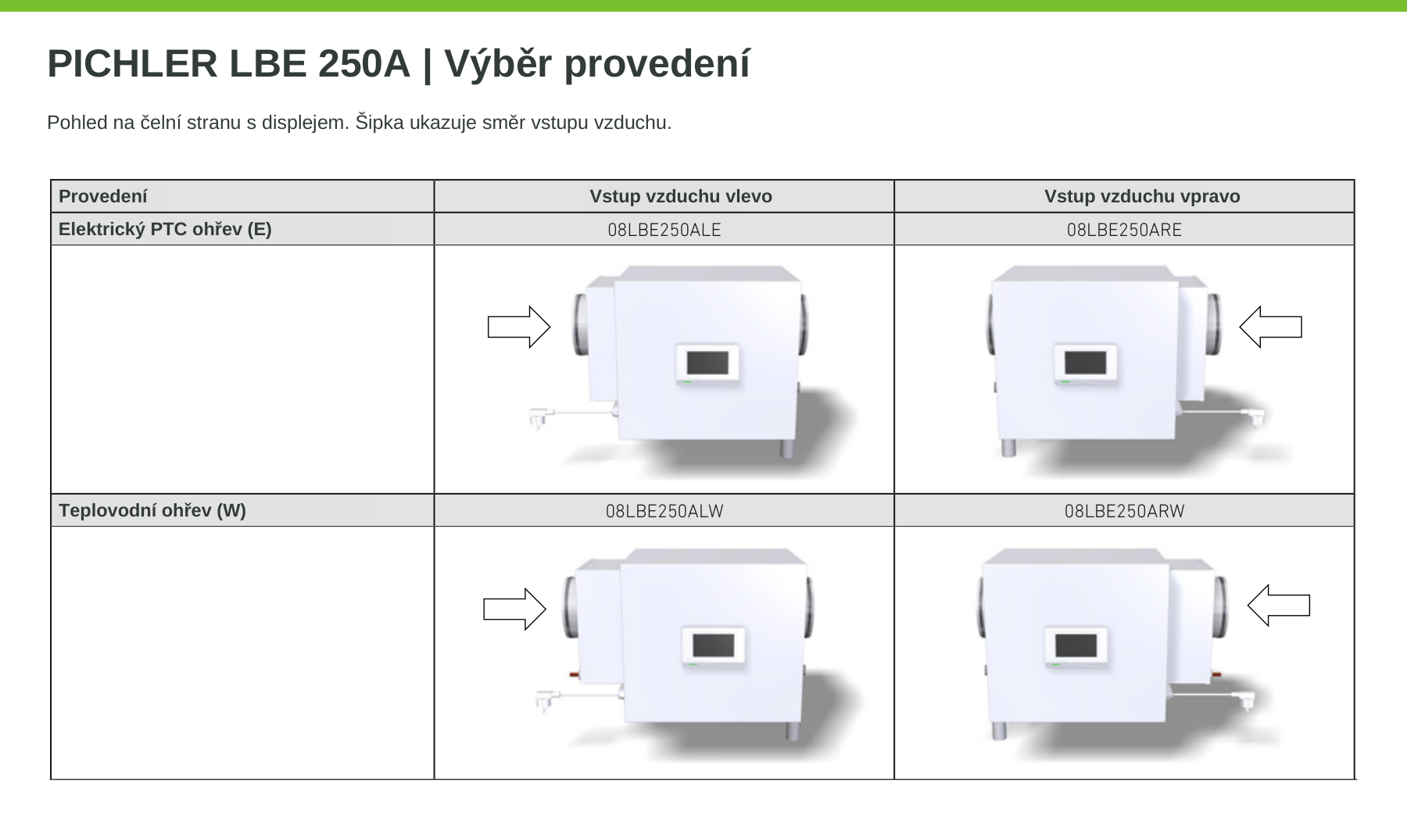

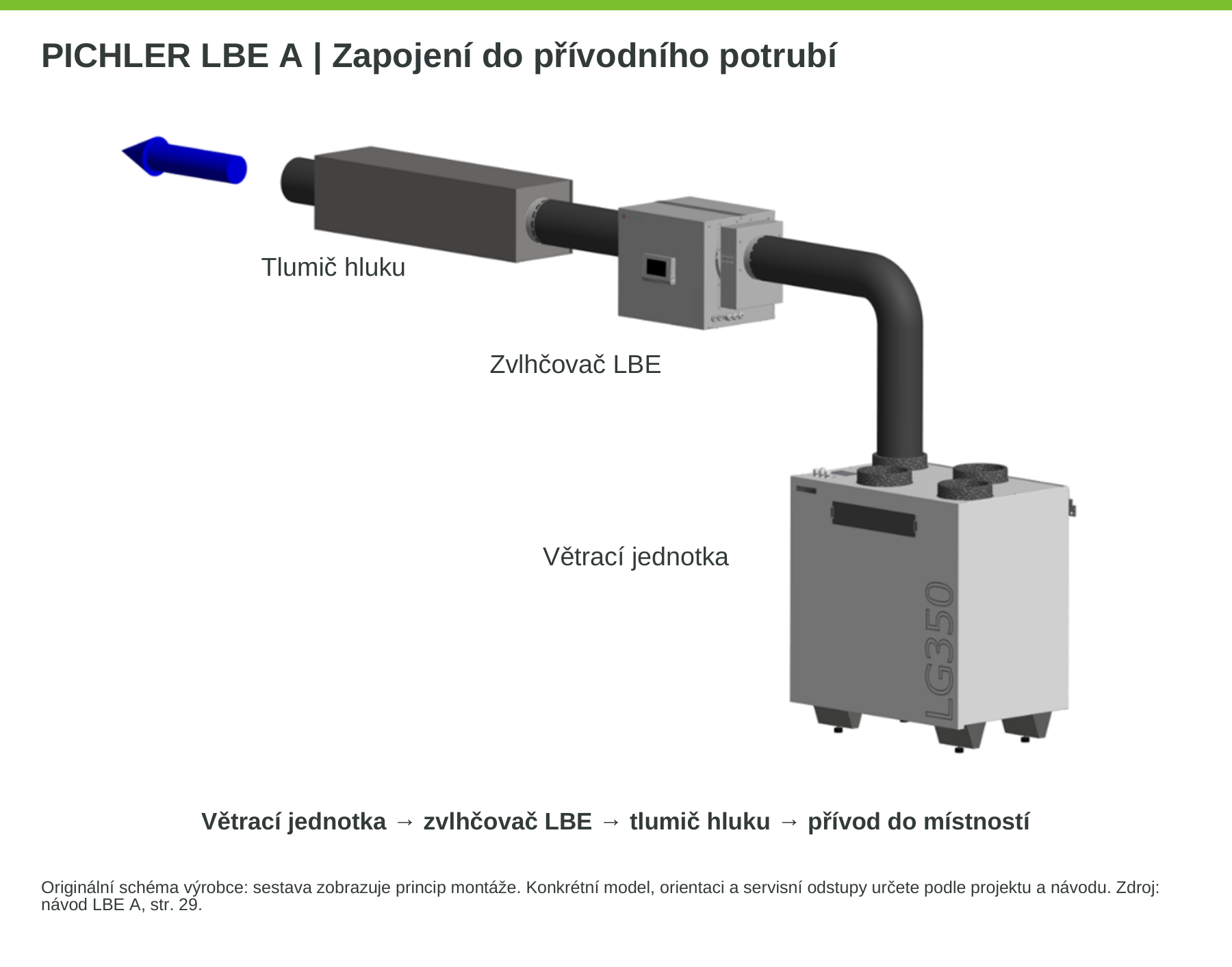

Na této kartě používáme jako příklad sestavu LG 350 + LBE 250A. Přívodní větev SUP vede z rekuperační jednotky přes zvlhčovač a následný tlumič do místností. Obě zařízení mají vzduchová hrdla Ø160 mm. Levé a pravé provedení obou zařízení se vybírá samostatně podle jejich výkresů.

Při pohledu na čelní stranu s displejem znamená L vstup vzduchu zleva a R vstup zprava. Zkontrolujte směr proudění a přístup ke všem servisním místům. Přívod pitné vody a odtoky jsou na výstupní straně zvlhčovače; ohřívač je na vstupní straně. Označení orientace nepřebírejte automaticky od jiné značky.

Provedení E obsahuje elektrický PTC ohřívač; nejvyšší elektrický příkon celé LBE 250A je 1 450 W. Provedení W používá topnou vodu a má elektrický příkon jednotky nejvýše 50 W. K tomu je nutné přičíst teplo z topného okruhu i jeho pomocnou elektřinu. Čerpadlo a směšovací sestava nejsou automaticky zahrnuté v základní jednotce.

Ne. LBE reguluje relativní vlhkost přívodního vzduchu na svém výstupu v rozsahu 40–60 %. V místnostech se vzduch dále ohřívá a mísí; výsledek ovlivňuje větrání, venkovní podmínky i zdroje vlhkosti. Nastavení proto není zárukou stejné procentní hodnoty v každé místnosti.

Roční náklady závisejí na množství odpařené vody, zdroji tepla, provozních hodinách, cenách energií a servisu. Výrobce uvádí orientační potřebu 0,68 kWh tepla na odpaření 1 kg vody. Maximální elektrický příkon není nepřetržitá spotřeba. Celkový odběr pitné vody je vyšší než množství přidané do vzduchu, protože reverzní osmóza odvádí koncentrát a zařízení pravidelně mění vodu v nádrži.

Řiďte se provozními počítadly a hlášeními na displeji. Vodní filtr i osmotické membrány se mění při dosažení stanovené doby, nejpozději jednou za dva roky. UVC trubice má podle návodu garantovaný minimálně 85% zářivý výkon po dobu 8 000 provozních hodin. Její počítadlo se nesmí vynulovat bez skutečné výměny. Při servisu osmózy se kontroluje a čistí také rotor a vodní nádrž.

Použijte pitnou vodu o teplotě 8–30 °C a provozním tlaku 3,5–7 bar (0,35–0,7 MPa). Připojení je ¾″ přes originální připojovací sadu. Před uvedením do provozu se změří a do regulace zadá tvrdost vody. Použitelnost konkrétního rozvodu ověřte měřením tlaku a rozborem vody.

Výrobce připouští tvrdost přiváděné vody nejvýše 26 °dH. Při chloru nad 0,1 mg/l se standardní filtr 5 µm nahrazuje kombinovaným filtrem 5 µm / aktivní uhlí. Při železu nad 0,1 mg/l se před jemný filtr doplňuje filtr pro odstranění železa. Překročení limitů výrazně zkracuje životnost osmotické membrány; vhodnou úpravu navrhněte podle rozboru.

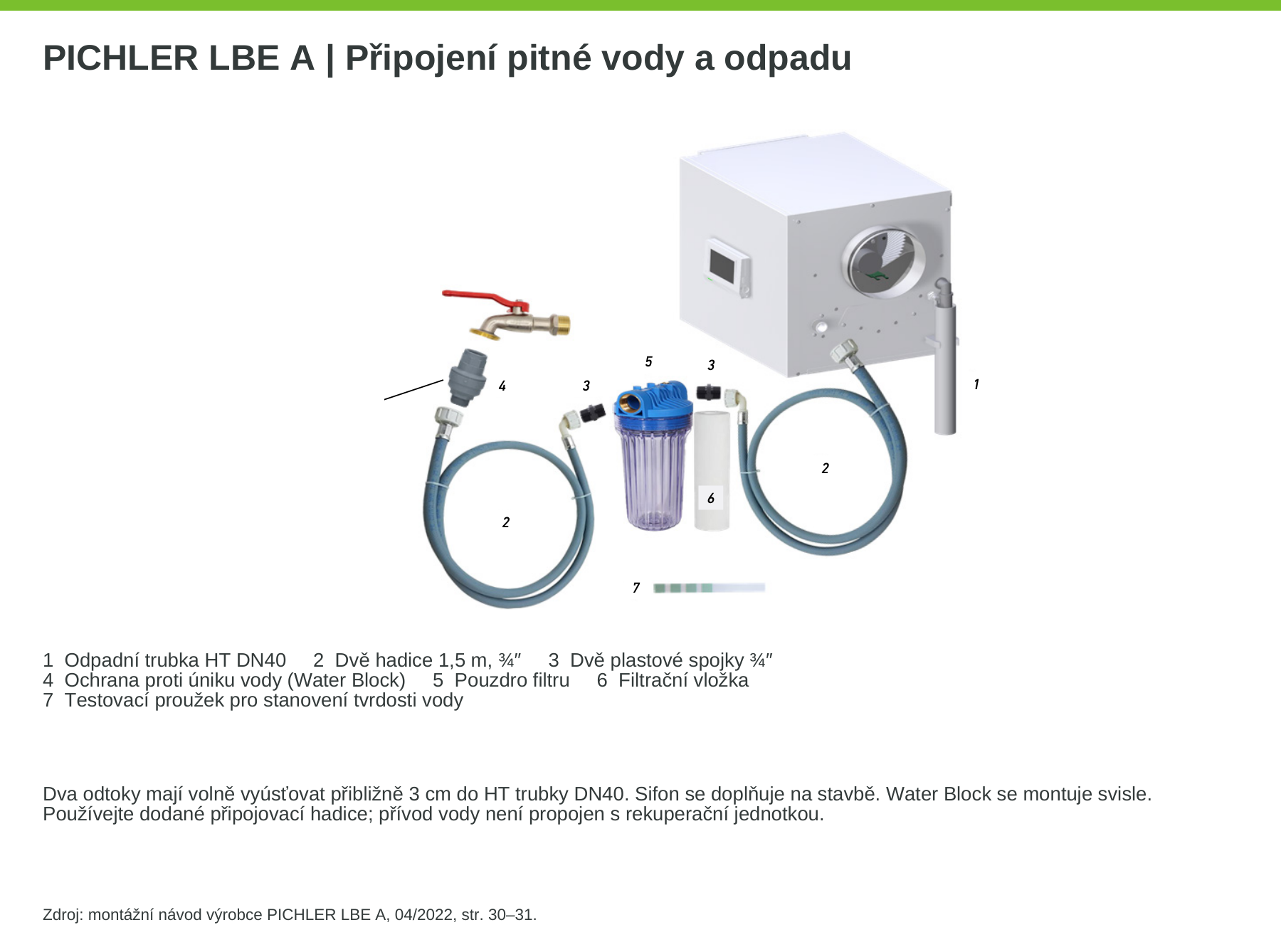

Pitná voda vede samostatně přes uzávěr, ochranu proti úniku vody a filtr do boční přípojky zvlhčovače. Dva vývody — z osmózy a vypouštěcího čerpadla — mají volně vyúsťovat přibližně 3 cm do dodané HT trubky DN40. Hadice se nesmějí těsně připojit přímo do kanalizace. Na stavbě je nutné doplnit zápachovou uzávěrku (sifon). Přesná poloha přípojek závisí na orientaci L/R.

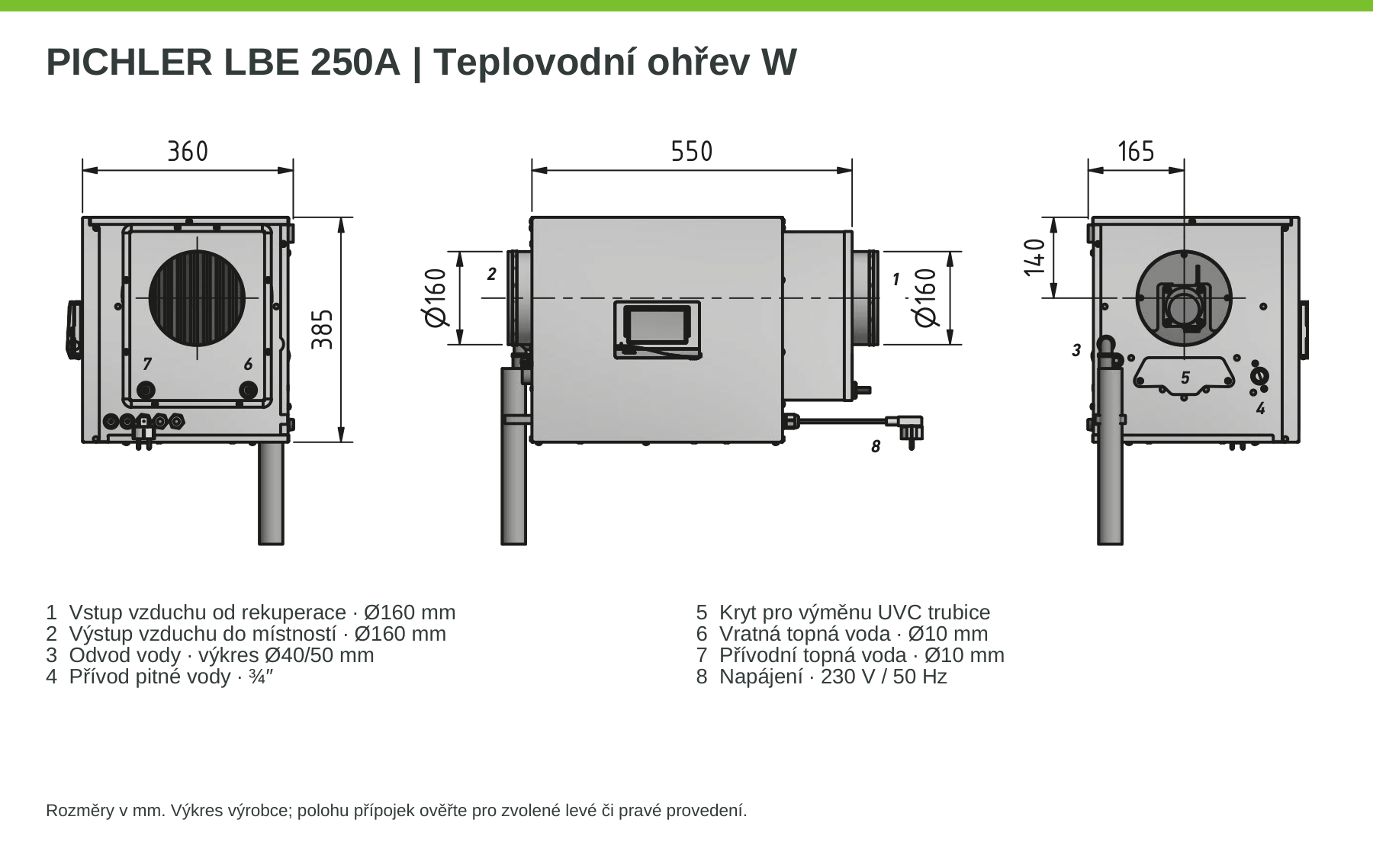

U LBE 250A návod uvádí nejméně 200 mm nad a 250 mm pod jednotkou; prostor pro přední kryt 360 mm před a 330 mm pod ním. Kromě toho zachovejte prostor pro boční vytažení UVC trubice 350 mm a ostatní odstupy z výkresu. Jednotka se upevňuje vodorovně na únosnou stěnu s odchylkou nejvýše ±1°, v suchém prostoru s teplotou +5 až +35 °C.

Ano, návod požaduje tlumič v přívodní větvi za zvlhčovačem pro omezení provozního hluku. Potrubí v nevytápěných prostorech musí mít vhodnou tepelnou izolaci proti kondenzaci. Ventilátory musí překonat také tlakovou ztrátu zvlhčovače a příslušenství při skutečném návrhovém průtoku.

Rozhoduje dostupná teplota a výkon topné vody. Pro plný zvlhčovací výkon požaduje výrobce teplotu přívodní topné vody nejméně o 15 K vyšší než požadovanou teplotu vzduchu za LBE. Při vodě pod 35 °C a velmi nízké venkovní teplotě může výkon výrazně klesnout. Zapojení s čerpadlem a směšováním musí navrhnout odborník; samotná přítomnost tepelného čerpadla kompatibilitu nezaručuje.

LBE je zvlhčovač. Integrovaný ohřívač dodává především energii pro odpařování a kompenzuje ochlazení vzduchu. Výrobce zařízení neurčuje pro vytápění ani chlazení místností. Výstupní teplotu lze nastavovat v rozsahu 15–25 °C; dosažení závisí na vstupních podmínkách a zdroji tepla.

Regulace musí detekovat proudění vzduchu a mít povolený provoz. Podle nastavení může být potřebný také externí kontakt nebo povolení přes Modbus. Zvlhčování se řídí rozdílem mezi naměřenou a požadovanou vlhkostí. Nejprve zkontrolujte stav na displeji, průtok a případná hlášení; neobcházejte bezpečnostní čidla.

Nízkou vlhkost může způsobovat přerušená dodávka vody, zanesený filtr či osmóza, závada rotoru nebo příliš vysoký průtok. U teplovodní varianty prověřte také dostupnou teplotu topné vody. Pokud výstupní teplota zůstává alespoň o 3 K pod požadavkem po dobu 15 minut, návod popisuje poruchové vypnutí. Poznamenejte hlášení a kontaktujte servis; reset bez odstranění příčiny není opravou.

LBE využívá filtraci, reverzní osmózu, UVC dezinfekci vody a každodenní výměnu vody v nádrži. Výrobce uvádí UVC záření o vlnové délce 253,7 nm bez tvorby ozonu. Při poruše UVC nebo dosažení její maximální provozní doby se jednotka řízeně odstaví a vypustí vodu. Tyto prvky nenahrazují pravidelnou údržbu; do rozsvícené UVC trubice se nikdy nedívejte.

Vypínejte ho řízeně ovládáním, aby proběhlo vypuštění a doběh. Návod požaduje z hygienických důvodů nepřerušovat po uvedení do provozu přívod vody a elektřiny na více než jeden den. Má-li být větrací jednotka mimo provoz déle než den, vypněte LBE nejméně dvě hodiny před ní, aby vyschlo. Delší odstávku řešte se servisem podle návodu.

Ano, zařízení má rozhraní Modbus RTU a možnost externího povolení provozu. Podle návodu lze přes Modbus nastavovat požadovanou výstupní teplotu, vlhkost a povolení provozu a číst provozní údaje. I při externím řízení musí vnitřní čidlo rozpoznat proudění vzduchu. Komunikační nastavení a zapojení provádí kvalifikovaný technik podle dokumentace konkrétní řídicí desky.

Návod LBE popisuje odborné vyjmutí a čištění rotorových lamel i nádrže. Nejde tedy o stejný servisní postup jako u jednorázových odpařovacích vložek jiných značek. Používají se prostředky a postupy předepsané výrobcem; ložisko a náboj se nesmějí ponořit. Pro servis objednávejte díly podle celého označení a výrobního čísla.

Entalpický výměník může vracet část vlhkosti z odtahovaného vzduchu a v zimě tak snížit množství vody, které je třeba dodat zvlhčovačem. Další vodu však nevytváří. Potřeba i úspora závisejí na účinnosti přenosu vlhkosti, průtoku, počasí a požadavcích domácnosti; nelze slibovat univerzální návratnost.
