PKOM4A classic
Kód: 08PKOM4ALS 08PKOM4ARS Zvolte variantuDetailní popis produktu
Způsoby bydlení podléhají neustálým změnám a stále se vyvíjejí. Kromě architektonických hledisek hraje stále důležitější roli také celkové energetické posouzení. Legislativa, neustálý vývoj stavebních materiálů a kvalita provádění staveb zajišťují stále vyšší standardy v bytové výstavbě a snižují spotřebu energie. Ať už se jedná o pasivní dům, stavbu ve standardu EnerPHit nebo dům s téměř nulovou spotřebou energie, větrání obytných prostor je jejich nezbytnou součástí a lze jej považovat za srdce moderní bytové výstavby. Rozšíření větrací jednotky o funkce vytápění, chlazení a přípravy teplé vody je proto nasnadě!
PKOM4A classic – souhrnný přehled!
-
Radiální EC ventilátory s plynulou regulací otáček
-
Filtr přiváděného vzduchu [ODA] s třídou filtrace ISO ePM1 55% a filtr odpadního vzduchu [ETA] s třídou filtrace ISO ePM10 75%
-
Plastový protiproudý rekuperační výměník tepla (volitelně entalpický rekuperací výměník)
-
Letní obtoková klapka rekuperačního výměníku (bypass)
-
Patentovaný dvouokruhový systém tepelného čerpadla
-
Frekvenčně řízený rotační pístový kompresor pro vytápění a chlazení přívodního vzduchu
-
Integrovaná úsporná protimrazová ochrana pomocí tepelného čerpadla
-
Reverzibilní provedení chladicího okruhu
-
Elektronické expanzní ventily
-
On/Off kompresor s rotačním pístovým kompresorem pro ohřev teplé vody
-
Integrovaný zásobník teplé vody s izolací z polyuretanové pěny.
-
Ochrana proti korozi díky vysoce kvalitnímu smaltování dle DIN 4753 a bezúdržbové aktivní titanové anodě
-
Volitelně s přídavným topným registrem (např. pro připojení solárního systému nebo topného okruhu)
-
Elektrická topný tyč pro nouzový provoz nebo jako podpora v případě zvýšené potřeby teplé vody
-
Dotykový displej s integrovaným snímačem pokojové teploty
-
Integrovaný WEB server a rozhraní LAN pro připojení k místní síti
-
Smart Grid Ready (PV Ready)
PKOM4A classic
Kombinovaná jednotka s tepelným čerpadlem PKOM⁴A classic se s výhodou používá jako kompaktní celkové řešení pro bydlení v pasivním standardu s obytnou plochou od 80 do 130 m². Množství teplé vody přitom bez problémů vystačí pro domácnost se 4 až 5 osobami. V případě potřeby je přiváděný vzduch dodatečně upravován, tj. ohříván nebo chlazen, pomocí tepelného čerpadla s regulací výkonu. Nastavitelný průtok vzduchu se pohybuje mezi 130 až 250 m3/h v režimu vytápění. Další tepelné čerpadlo se používá pro efektivní přípravu teplé vody. Obě tepelná čerpadla lze provozovat současně, čímž je zajištěn nepřetržitý provoz na straně vzduchu i teplé vody.

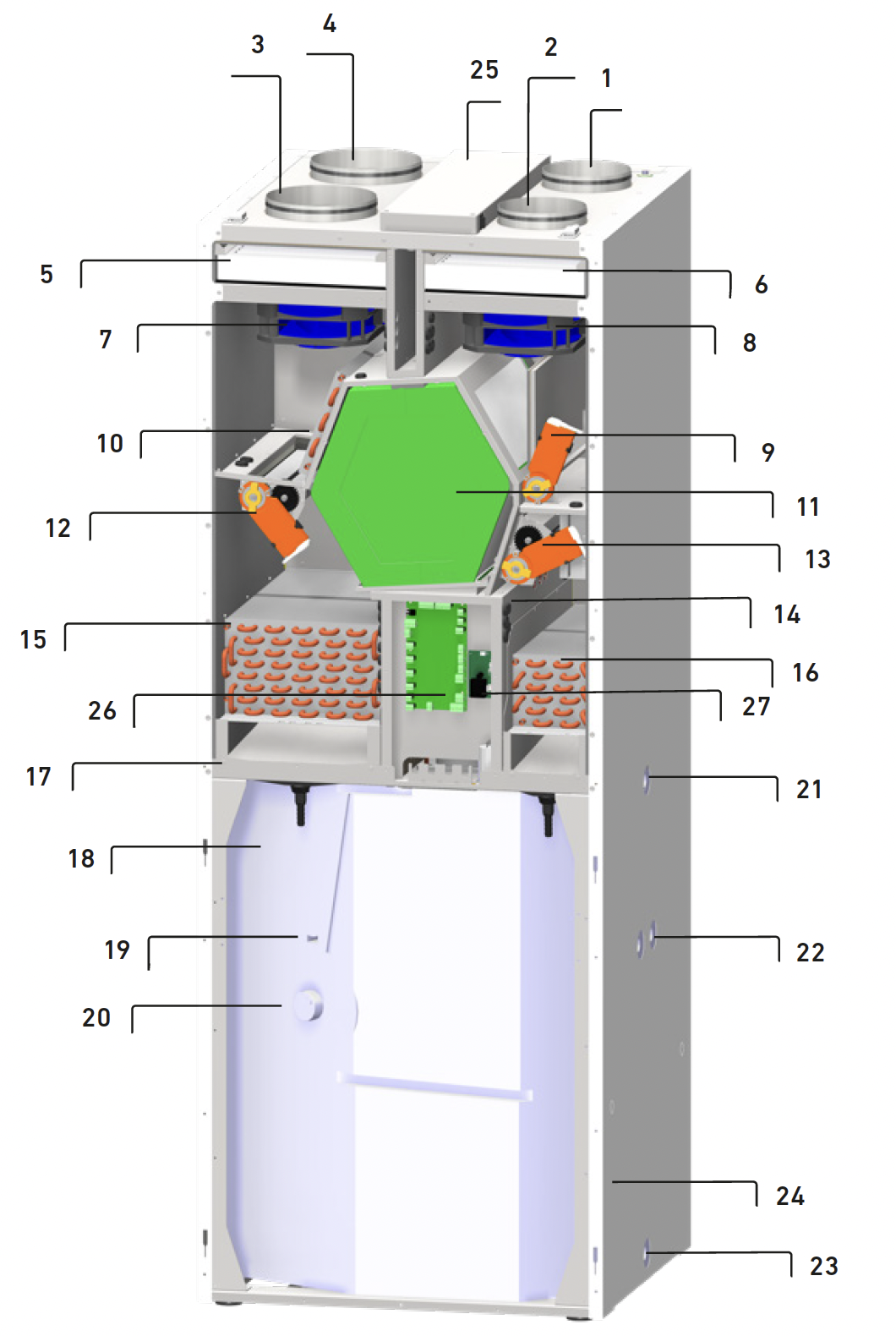

Konstrukční schéma
PKOM4A CLASSIC (pravé provedení)
 |
Popis:
|
 |
K BODU 15Patentovaný dvouokruhové systém tepelného čerpadla
*) Coefficient of Performance = koeficient výkonnosti |

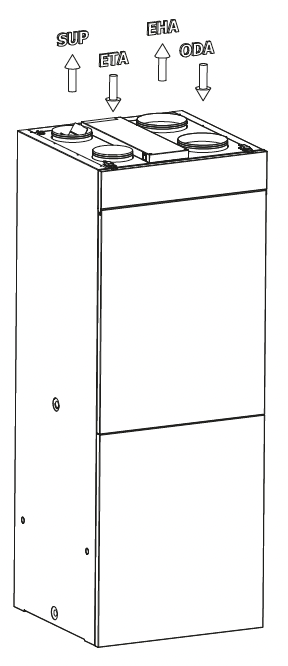

Rozměry
PKOM4A CLASSIC
Varianty provedení
Kombinovaná jednotka s tepelným čerpadlem PKOM4A je k dispozici v různém provedení.
| Výrobek PKOM4A classic | Levé provedení | Pravé provedení |
| Se standardním rekuperačním výměníkem tepla | 08PKOM4ALS | 08PKOM4ARS |
| Se standardním rekuperačním výměníkem tepla a topným registrem v zásobníku TV | 08PKOM4ALSW | 08PKOM4ARSW |
| S entalpickým výměníkem * | 08PKOM4ALF | 08PKOM4ARF |
| S entalpickým výměníkem * a topným registrem v zásobníku TV | 08PKOM4ALFW | 08PKOM4ARFW |
 |
 |
Technické údaje
Větrací část s tepelným čerpadlem
| PKOM4A classic | |
|
Objemový průtok min - max (režim větrání)
|
85 - 250 m3/h
variabilní
|
| Objemový průtok min - max (režim vytápění) |
130 - 250 m3/h
variabilní
|
| Stupně větrání | 4 |
| Max externí tlak při Vmax | > 200 Pa |
| Provozní rozsah venkovní teploty | -15 až +40 °C |
| Max topný výkon s/bez rekuperace při A2/A50 a Vref | 2.362 W / 1.495 W |
| Chladicí výkon s/bez rekuperace při A35/A27 a Vmax | 1.950 W / 1.365 W |
| Chladivo | R1234yf |
| Množství náplně chladiva | 1.000 g |
| HODNOTY PODLE EN16573 A EN13141-7 | PKOM4A classic |
|
Referenční objemový průtok Vref
|
175 m3/h |
|
Topný výkon s/bez rekuperace, tepelné čerpadlo A2/A35 při Vref
|
1.786 W / 860 W |
|
Chladicí výkon s/bez rekuperace při A35/A27 a Vmax
|
1.207 W / 655 W |
|
Změna teploty na straně přiváděného vzduchu
(standardní rekuperační výměník)
|
92 % |
| Měrný příkon SEL (standardní rekuperační výměník) |
0,29 W/(m3/h) |
| Vnitřní / vnější netěsnost | 1,4 % / 1,9 % |
| COP vytápění s/bez rekuperace při A2/A35 a Vref | 5,91 / 3,32 |
| EER chlazení s rekuperací při A35 a Vref | 3,29 |
| HODNOTY DLE PHI | PKOM4A classic |
| Provozní rozsah množství vzduchu | 115 - 220 m3/h |
| Účinnost rekuperace tepla ŋWRG,eff | 83 % |
| Elektrická účinnost | 0,29 W/(m3/h) |
Část pro přípravu teplé vody s tepelným čerpadlem
| HODNOTY DLE EN 16147 | PKOM4A classic |
| Objem zásobníku TV s/bez topného registru | 212 l /220 l |
| Topný registr (volitelně) | 0,8 m2 |
| Max. teplota TV s tepelným čerpadlem | 55 °C |
| Max. topný výkon tepelného čerpadla | 1.400 W |
| Max. teplota TV s elektrickou topnou tyčí | 65 °C |
| Výkon elektrické topné tyče | 1.500 W |
| Ochrana proti legionele | ano |
| Chladivo | R1234yf |
| Množství náplně chladiva | 1.000 g |
| Zátěžový profil | L (velký) |
| Třída energetické účinnosti | A |
| Energetická účinnost | 80,3 % |
Elektrické připojení
| PKOM4A classic | |
| Napájení | 230 V ~ 1/50 Hz |
| Max. příkon | 2.800 W |
| Max. proud | 12,8 A |
| Proudový chránič |
Typ B
citlivý na pulzní proud
|
| Jištění | C16A |
Skříň
| PKOM4A classic | |
| Materiál |
Ocelový plech
práškově lakovaný
|
| Kanálové přípojky SUP/ETA | ∅ 160 mm |
| Kanálové přípojky ODA/EHA | ∅ 200 mm |
| Rozměry (ŠxVxH) |
741 x 2003 x 734 mm
|
| Hmotnost |
240 kg
|
Akustické údaje
Měření hluku podle normy EN 12102 se vztahují na objemový průtok vzduchu 250 m³/h, externí statický tlak 100 Pa a aktivované tepelné čerpadlo.
|
100 Pa
|
Střední frekvence oktávových pásem
|
Hrdlo přiváděného vzduchu [SUP]
|
Hrdlo venkovního vzduchu [ODA] | Hrdlo odváděného vzduchu [ETA] | Hrdlo odpadního vzduchu [EHA] | Vyzařování skříně | |
| 63 Hz | Lw | 74,8 dB | 75,3 dB | 72,1 dB | 73,8 dB | 49,3 dB | |
| 125 Hz | 46,4 dB | 67,9 dB | 66,2 dB | 52,0 dB | 55,1 dB | ||
| 250 Hz | 51,7 dB | 69,0 dB | 70,5 dB | 53,5 dB | 53,1 dB | ||
| 500 Hz | 43,6 dB | 56,6 dB | 58,2 dB | 45,1 dB | 40,1 dB | ||
| 1000 Hz | 33,9 dB | 52,8 dB | 56,6 dB | 40,4 dB | 35,1 dB | ||
| 2000 Hz | 25,6 dB | 53,4 dB | 52,3 dB | 27,2 dB | 30,4 dB | ||
| 4000 Hz | 14,9 dB | 43,5 dB | 47,2 dB | 14,1 dB | 24,2 dB | ||
| 8000 Hz | 1,2 dB | 26,8 dB | 33,9 dB | 1,5 dB | 19,8 dB | ||
|
Celková hodnota LWA
|
50,3 dB(A) | 63,1 dB(A) | 64,4 dB(A) | 50,8 dB(A) | 47,1 dB(A) | ||
Poznámka: Tolerance pro akustické údaje ± 2 dB
Funkční schéma PKOM4A classic
- Filtr venkovního vzduchu [ODA] s třídou filtrace ISO ePM1 55%
- Přívodní ventilátor
- Předehřívací registr (WT1)
- Filtr odváděného vzduchu [ETA] s třídou filtrace ISO ePM10 75%
- Měření množství odváděného vzduchu
- Odvodní ventilátor
- Obtoková klapka se servopohonem
- Protiproudý rekuperační výměník
- Klapka ODA/EHA se servopohonem
- Výměník tepla v odpadním vzduchu (WT3)
- Klapka ODA/SUP se servopohonem
- Výměník tepla v přiváděném vzduchu (WT2)
- Měření množství přiváděného vzduchu
- Kompresor s frekvenčním měničem (okruh HK)
- 4cestný přepínací ventil (okruh HK)
- Regulační ventil předehřevu (okruh HK)
- Solenoidový ventil odmrazování (okruh HK)
- Expanzní ventil pro vytápění (okruh HK)
- Expanzní ventil pro chlazení (okruh HK)
- Kompresor (okruh BW)
- Solenoidový ventil pro odmrazování (okruh BW)
- Expanzní ventil pro ohřev TV (okruh BW)
- Zásobník TV
- Topný registr v zásobníku TV
- Elektrický ohřev v zásobníku TV
Průběh tlaku a objemového průtoku
Provoz
Kombinovaná jednotka s tepelným čerpadlem PKOM4A/AK umožňuje provozovateli řadu různých konfigurací. Kromě automatického přepínání mezi letním a zimním obdobím lze toto přepínání provést také ručně. Časový a týdenní programy umožňují nastavit různé objemy vzduchu a různé teploty v místnosti. Aktivní chlazení pomocí tepelného čerpadla lze v případě potřeby aktivovat nebo deaktivovat. V případě potřeby většího množství teplé vody lze na přání zapnout elektrickou topnou tyč.
Ovládací jednotka TOUCH
Ovládání je jednoduché a intuitivní pomocí dotykového displeje. Nejdůležitější nastavení a odečet informativních hodnot lze provádět velice snadno. Integrovaný snímač pokojové teploty průběžně monitoruje a reguluje teplotu v místnosti.
Výhody ovládání:
-
Automatická detekce léto / zima
-
Funkce dovolená
-
Individuálně nastavitelné množství zvduchu
-
Časové a týdenní programy
-
Ochrana proti Legionelle
-
Doplňkové funkce: solární ohřev, přídavné vytápění
- Energetické bilance
- Regulace podle CO2 a vlhkosti
- Ekologický režim (Smart Grid Ready / PV Ready)
Snadné ovládání pomocí aplikace PICHLER
Vzdálený přístup - PICHLER CONNECT
Automatizace budov
Připojení k systému automatizace budov je možné prostřednictvím integrovaného rozhraní Modbus RTU. Volitelně je k dispozici také brána pro sběrnicový systém KNX.
Video návody
Výměna filtrů
Údržba a čištění
Doplňkové parametry
| Kategorie: | Vytápění + ohřev vody |
|---|---|
| Záruka: | 2 roky |
