Detailní popis produktu

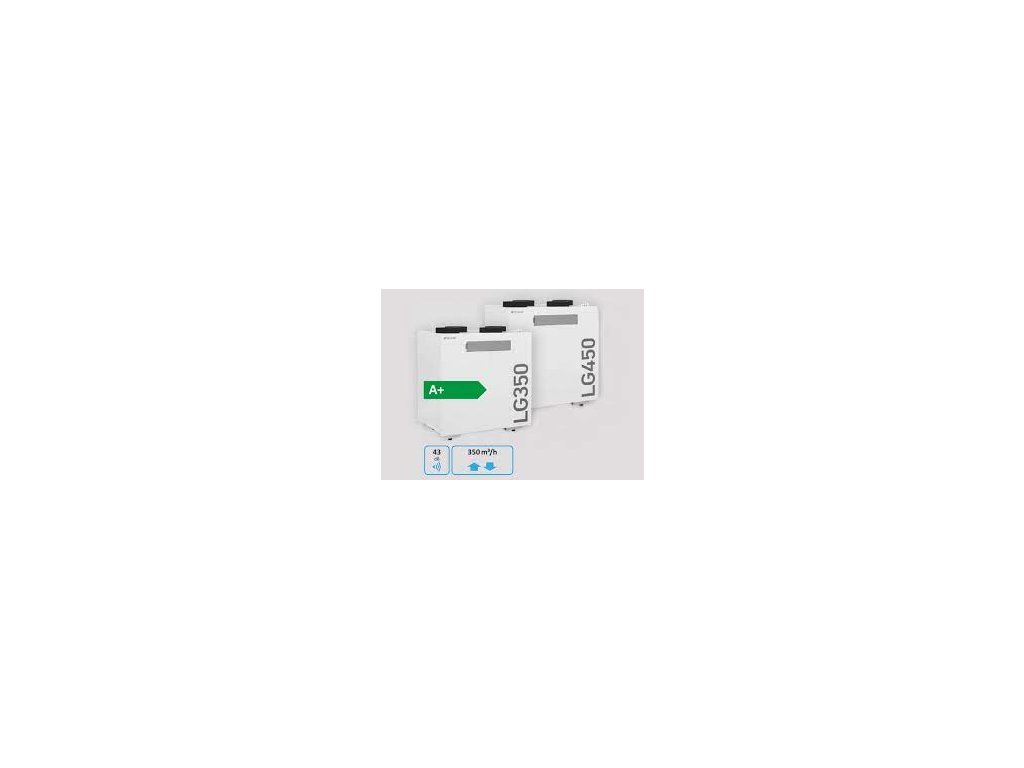

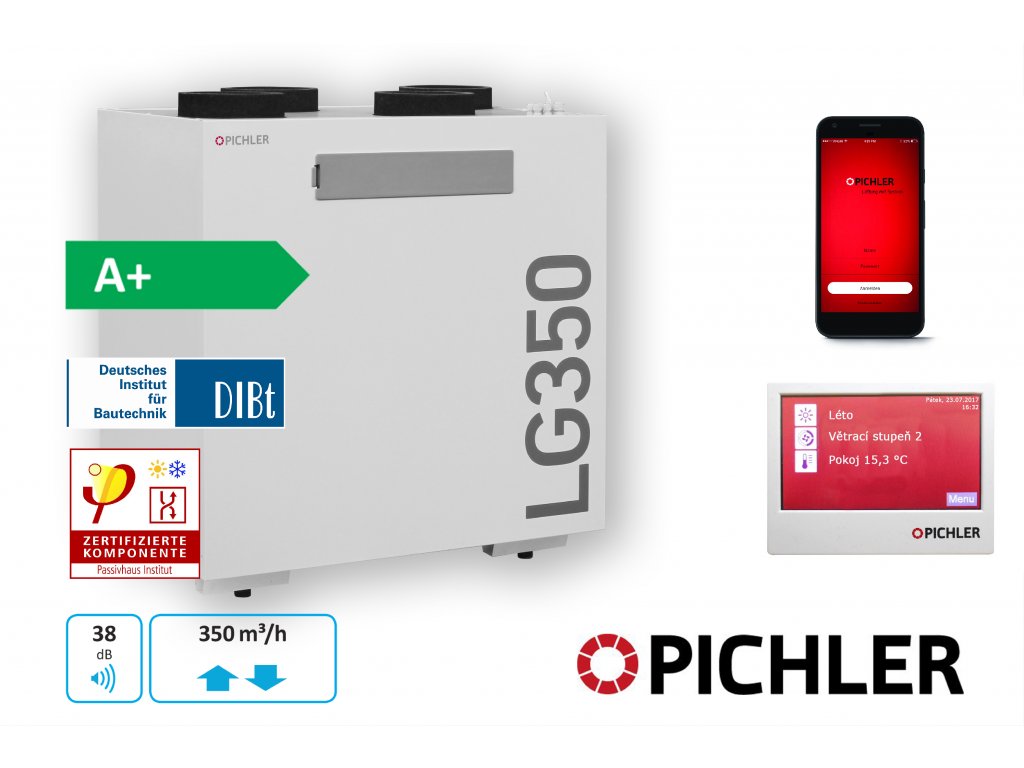

Jednotka LG 350 se skládá z kompaktní tepelně izolované skříně, bez tepelných mostů, z EPP s vnějším krytem v bílé barvě RAL 9010.
Jednotka LG 350/450 je vybavena vysoce účinným systémem zpětného získávání tepla s rekuperačním protiproudým výměníkem vyrobeným z recyklovatelného plastu s automatickým 100 % bypassem, s úspornými radiálními ventilátory technologie DC (technologicky pokročilé EC motory), s automatickým řízením konstantního objemového průtoku.
- 4 úrovně větrání.
- Nejtišší jednotka na trhu: LG 350: 38 dB & LG 450: 43 dB
- Jednoduchý přístup k filtrům pro jejich snadnou výměnu. Použití venkovního vzduchového filtru podle nové třídy filtrů ePM1> 70% (filtr zachytí alespoň 70 % částic menších než 1 mikron). Nadstandardně dimenzován pro delší životnost.
- Snadná instalace - na stěnu nebo na podlahu a snadno připojitelný odvod kondenzátu (pod jednotkou).
Použití
Větrací jednotku LG 350/450 je možné použít pro řízené větrání s rekuperací tepla a odvětrávání rodinných domů, bytů, větších celků, kanceláří a podobných zařízení. Rozsah použití se obvykle pohybuje u obytných ploch v rozsahu 100 m2 až 350 m2 u pasívních nebo nízkoenergetických staveb. Nárazové větrání (maximální výkon jednotky) u jednotky LG 350 je možné nastavit až na 350 m3/hod a až na 450 m3/hod u jednotky LG 450.
Připojení potrubí:
- SÁNÍ/VÝFUK/PŘÍVOD/ODVOD: každý ø 160 mm s dvojitým těsněním ráfku.
Varianty provedení
Pasivní vzduchotechnická jednotka LG 350 i LG 450 systému PICHLER je dodávaná ve více variantách:
- Provedení s vestavěným předehřevem.
- Provedení bez vestavěného předehřevu.
- Volitelně s enthalpickým výměníkem tepla zpětný zisk vlhkosti
Výměna filtru
Jednoduchý přístup k filtrům pro jejich snadnou výměnu.
Nadstandardně dimenzované filtry pro delší životnost:
- Použití venkovního vzduchového filtru podle nové třídy filtrů ePM1> 70% (filtr zachytí alespoň 70 % částic menších než 1 mikron).
- Filtr na odtahu dle IsoCoarse > 80%.

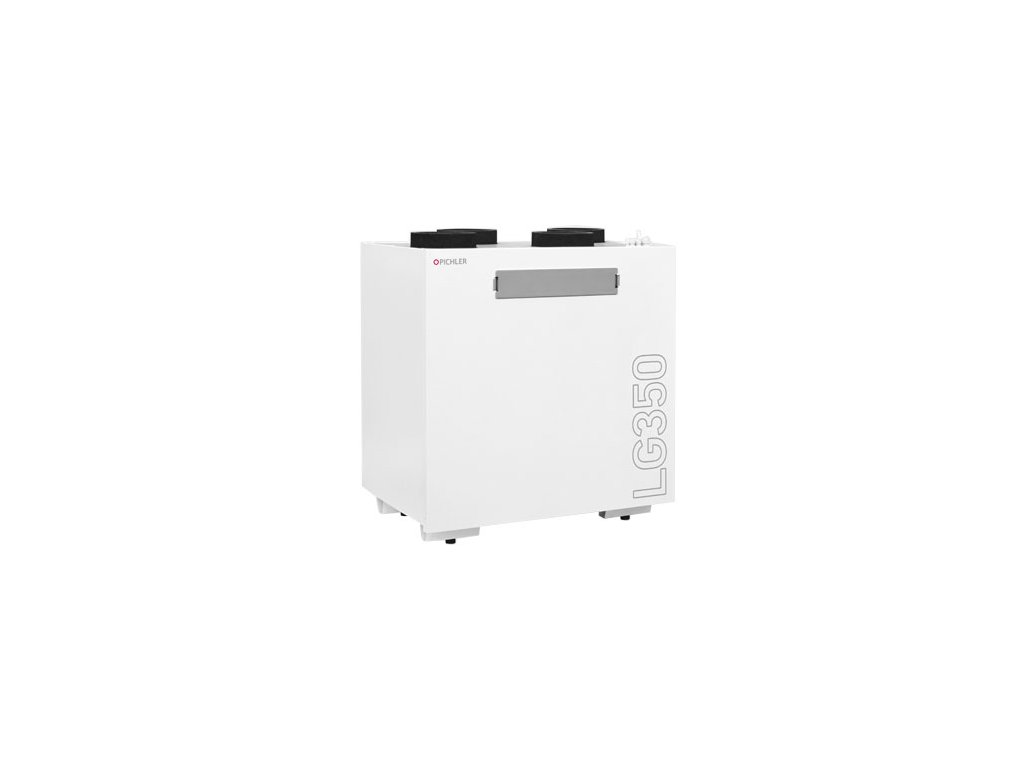

Technická data LG 350
VĚTRACÍ ZAŘÍZENÍ
Rozměry: (Š x V x H) 829 x 950 x 571 mm
Tepelně izolovaný kryt z pozinkovaného plechu. Ocelový plech, povlakem RAL 9010 - bílá
Nastavitelný objemový průtok: 50 až 350 m³/h
Charakteristické hodnoty podle EN13141-7: 2010:
Účinnost zpětného získávání tepla: ηeff, t, WRG = 93%
Elektrická účinnost: ηelek = 0,18 Wh / m³
Připojení vzduchovodů: 4 x ø 160 mm
Připojení odvodu kondenzátu: ø 40 mm spodní připojení
Elektrické připojení: 230 V/50 Hz/16 A
Ochrana: IP 20
Povolená teplota vzduchu v okolí jednotky: +5 °C do +40 °C
Hmotnost bez příslušenství: ca. 50 kg
Technická data LG 450
VĚTRACÍ ZAŘÍZENÍ
Rozměry: (Š x V x H) 829 x 950 x 571 mm
Tepelně izolovaný kryt z pozinkovaného plechu. Ocelový plech, povlakem RAL 9010 - bílá
Nastavitelný objemový průtok: 50 až 450 m³/h
Charakteristické hodnoty podle EN13141-7: 2010:
Účinnost zpětného získávání tepla: ηeff, t, WRG = 91%
Elektrická účinnost: ηelek = 0,22 Wh / m³
Připojení vzduchovodů: 4 x ø 160 mm
Připojení odvodu kondenzátu: ø 40 mm spodní připojení
Elektrické připojení: 230 V/50 Hz/16 A
Ochrana: IP 20
Povolená teplota vzduchu v okolí jednotky: +5 °C do +40 °C
Hmotnost bez příslušenství: ca. 50 kg
OVLÁDACÍ JEDNOTKA mini - součást jednotky
Ovladač MINI, sloužící ke spouštění vzduchotechnické jednotky, se jednoduše ovládá, umožňuje nastavení rychlosti ventilátorů, změnu letního a zimního režimu, nastavení základního objemového průtoku vzduchu apod. Dále zobrazuje provoz jednotky, výměnu filtrů a jakékoli chyby v zařízení.
OVLÁDACÍ JEDNOTKA TOUCH - volitelné příslušenství
Užívání ovládací jednotky TOUCH prostřednictvím dotykového displeje je jednoduché a intuitivní, se snadným nastavením a zobrazením naměřených hodnot. Jednotka obsahuje integrovaný snímač teploty, který lze v případě potřeby nastavit jako snímač pokojové teploty.
Výhody ovládání:
- Jednoduché zobrazení aktuálních provozních parametrů
- Jednotlivě nastavitelné průtoky vzduchu
- Programy na základě denní doby a dne v týdnu (pouze v případě ovládací jednotky TOUCH)
- Ovládání pokojové teploty dle snímače pokojové teploty (pouze v případě ovládací jednotky TOUCH)
Aplikace Pichler App v českém jazyce na GooglePlay
