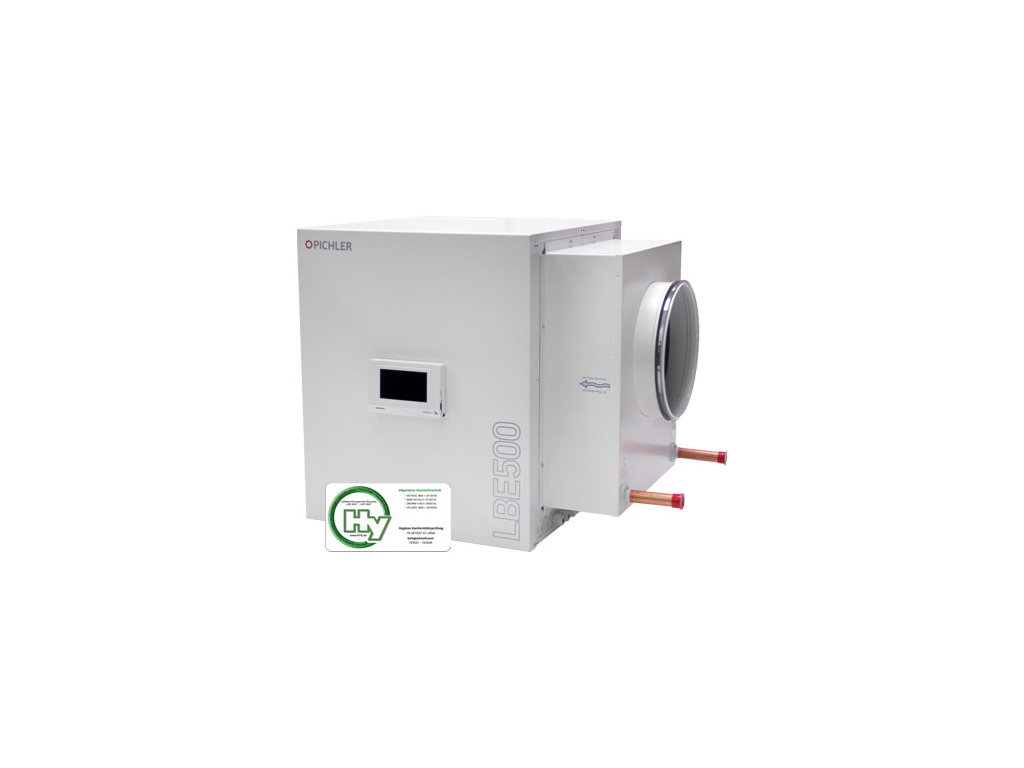

Potrubní zvlhčovač PICHLER LBE 500A – elektrický dohřev
Kód: 08LBE500ALE 08LBE500ARE Zvolte variantuDetailní popis produktu
CENTRÁLNÍ ZVLHČOVÁNÍ A ÚPRAVA VZDUCHU
PICHLER LBE 500A E
Vlhkost pro celý větraný dům bez ručního dolévání. Rotační odpařování s úpravou vody, UVC a integrovanou regulací.
Vhodnost a výběr
Výběr modelu a zdroje tepla
| LBE 250A | do 350 m³/h · až 2,0 l/h · Ø160 mm · příklad sestavy LG 350 |
|---|---|
| LBE 500A | do 500 m³/h · až 3,5 l/h · Ø250 mm · příklad sestavy LG 450 |
Na této kartě vybíráte elektrický dohřev. Elektrický PTC ohřívač dodává energii pro odpařování a nepotřebuje topný okruh. Zobrazit vodní provedení.
Maximální výkony platí pro podmínky stanovené výrobcem. Při srovnání s jinou značkou je nutné použít stejný průtok, vstupní teplotu a vlhkost.
Levá, nebo pravá orientace?
Přínosy a princip
Proč vybrat LBE
Pro domy, kde chcete doplňovat vlhkost centrálně a pohodlně z jednoho místa. Voda se přivádí z rozvodu. Odpadá pravidelné dolévání nádržek v jednotlivých místnostech.
- Tři navazující hygienické funkce: reverzní osmóza omezuje minerální usazeniny, UVC ošetřuje vodu a smáčené plochy a automatika pravidelně mění vodu ve vaně.
- Čistitelný rotační výparník: lamely a vana se při servisu čistí podle návodu. Vodní filtr, membrána osmózy a UVC zůstávají pravidelně servisovanými díly.
- Regulace v jednotce: teplotu a vlhkost přívodu nastavíte na dotykovém displeji, k dispozici je i Modbus RTU.
Hodnota LBE spočívá v kombinaci úpravy vody, hygienických funkcí a regulace. Výkon v l/h ani pořizovací cena samy nevystihují vhodnost celé sestavy. Konkrétní vlhkost v místnostech závisí také na větrání a podmínkách domu.
Princip a video výrobce
Rotující lamely se smáčejí ve vodní vaně a voda se přirozeně odpařuje do proudu vzduchu. Integrovaný ohřívač kompenzuje energii potřebnou pro odpařování. Jednotka upravuje přiváděnou vodu a hlídá podmínky provozu.
Technické údaje
Pro projektanty: technické údaje
| Model | LBE 500A E – elektrický dohřev |
|---|---|
| Provozní průtok vzduchu | max. 500 m³/h |
| Zvlhčovací výkon | max. 3,5 l/h. Podle provozních podmínek |
| Vzduchové přípojky | Ø250 mm |
| Napájení | 230 V / 50 Hz |
| Elektrický příkon | max. 2 850 W včetně PTC dohřevu |

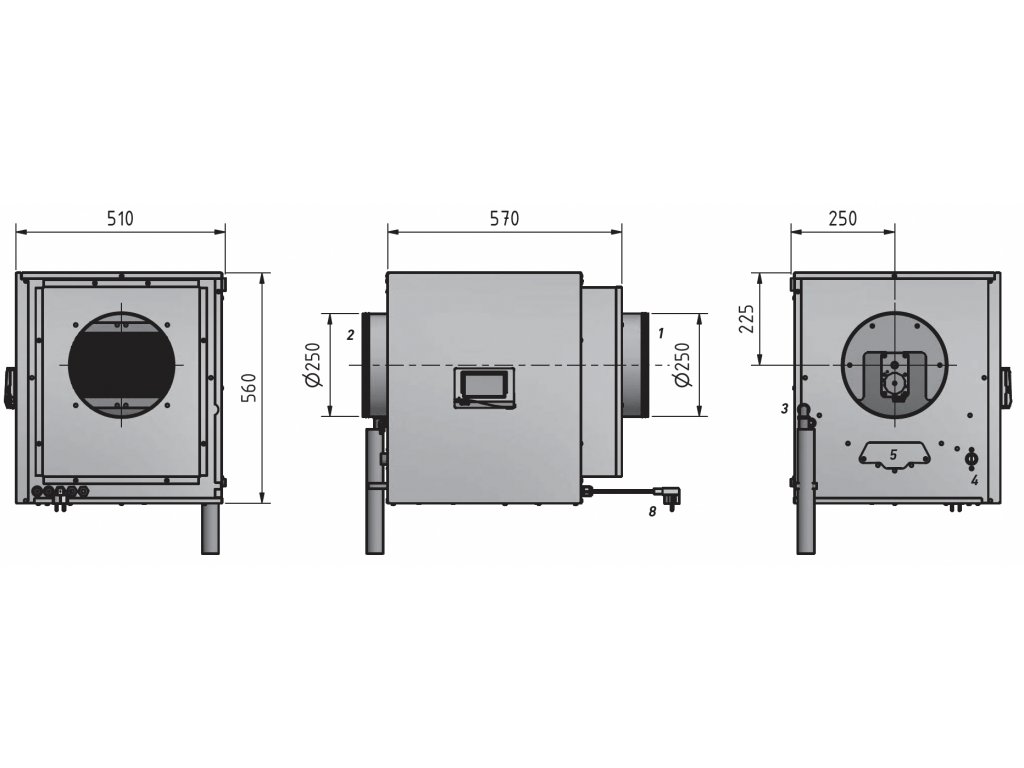

| Rozměry (š × v × h) | 570 × 560 × 510 mm |
| Hmotnost bez vody / s vodou | 47 / 53 kg |
| Nastavení přívodního vzduchu | 40–60 % relativní vlhkosti. 15–25 °C |
| Přívod pitné vody | ¾″. 3,5–7 bar (0,35–0,7 MPa). 8–30 °C |
| Odpad | DN40. Volné vyústění a sifon na stavbě |
| Umístění | IP20. Suchý prostor +5 až +35 °C. Vodorovná montáž na stěnu |
Technické údaje: katalog výrobce 11/2025 a montážní návod 04/2022. Nejde o garantovanou vlhkost ve všech místnostech.
Dodávka a instalace
Co je součástí dodávky
Zvlhčovač ve zvolené orientaci s PTC ohřívačem, regulací, rotačním výparníkem, reverzní osmózou a UVC. Standardní vodní připojovací sada zahrnuje odpadní trubku, dvě hadice po 1,5 m, ochranu proti úniku vody, dvě plastové spojky, pouzdro a vložku vodního filtru, nástěnný držák a test tvrdosti vody.
Na stavbě se doplňují potrubí, tlumič za zvlhčovačem, vodovodní uzávěr, stavební rozvody, sifon a montáž. Připojení k topnému okruhu není potřeba.
Pro montážníky: zapojení a prostor
Příklad sestavy: LG 450 → LBE 500A → tlumič hluku → přívod do místností. LG 450 má hrdla Ø160 mm a nejvyšší průtok 450 m³/h. LBE 500A má Ø250 mm, proto je potřeba vhodný přechod. Průtok celé sestavy omezuje i LG 450.
Montáž na únosnou stěnu v suchém prostoru +5 až +35 °C, vodorovně s odchylkou nejvýše ±1°. Přívod pitné vody a odtok jsou na výstupní straně. Napájení a ohřívač na vstupní straně. Nezaměňujte přívod pitné vody s topným okruhem.
Provoz a údržba
Provoz a údržba
Automatika mění vodu ve vaně každých 24 hodin. Vodní filtr a membrána osmózy se mění podle hlášení a podmínek provozu, nejpozději po dvou letech. UVC má provozní počítadlo. Jeho reset patří až ke skutečné výměně.
Rotor a vana se při servisu kontrolují a čistí. LBE 250A používá jednu osmotickou membránu, LBE 500A dvě. Při objednávání náhradních dílů uvádějte úplný model a výrobní číslo. Podrobné servisní postupy a chybová hlášení najdete v návodu.
Dokumenty ke stažení
Dokumenty ke stažení
České listy obsahují přeložené a uspořádané údaje výrobce. Kompletní návod používejte podle konkrétního typu a výrobního štítku. Dokumentace staré řady bez písmene A není zaměnitelná.
Časté dotazy
Časté dotazy
Lze LBE doplnit ke stávající rekuperaci jiné značky?
Ano, výrobce připouští zapojení za větrací jednotku jiné značky. Rozhoduje skutečný průtok, tlaková rezerva ventilátorů, potrubní trasa a dostupnost vody, odpadu, napájení a servisního prostoru. Zvlhčovač se osazuje do přívodu vzduchu do místností. Konkrétní sestavu musí ověřit projektant nebo montážní firma.
Pro jaký průtok a potrubí je LBE 500A určen?
Nejvyšší provozní průtok je 500 m³/h, vzduchová hrdla mají Ø250 mm a zvlhčovací výkon dosahuje nejvýše 3,5 l/h. Výkon závisí na vstupní teplotě a vlhkosti vzduchu, průtoku a dostupném teple. Maximální průtok nepřekračujte: může dojít k unášení kapek do přívodního potrubí.
Jak vypadá sestava s PICHLER LG 450?
Na této kartě používáme jako příklad sestavu LG 450 + LBE 500A. Přívodní větev SUP vede z rekuperační jednotky přes zvlhčovač a následný tlumič do místností. LG 450 má hrdla Ø160 mm, LBE 500A Ø250 mm. Propojení proto potřebuje vhodný přechod. Maximální průtok LG 450 je 450 m³/h, zatímco limit samotného LBE 500A je 500 m³/h. Levé a pravé provedení obou zařízení se vybírá samostatně podle jejich výkresů.
Jak vybrat levé nebo pravé provedení?
Při pohledu na čelní stranu s displejem znamená L vstup vzduchu zleva a R vstup zprava. Zkontrolujte směr proudění a přístup ke všem servisním místům. Přívod pitné vody a odtoky jsou na výstupní straně zvlhčovače. Ohřívač je na vstupní straně. Označení orientace nepřebírejte automaticky od jiné značky.
Jaký je rozdíl mezi elektrickým E a teplovodním W?
Provedení E obsahuje elektrický PTC ohřívač. Nejvyšší elektrický příkon celé LBE 500A je 2 850 W. Provedení W používá topnou vodu a má elektrický příkon jednotky nejvýše 50 W. K tomu je nutné přičíst teplo z topného okruhu i jeho pomocnou elektřinu. Čerpadlo a směšovací sestava nejsou automaticky zahrnuté v základní jednotce.
Znamená nastavení 50 % stejnou vlhkost v celém domě?
Ne. LBE reguluje relativní vlhkost přívodního vzduchu na svém výstupu v rozsahu 40–60 %. V místnostech se vzduch dále ohřívá a mísí. Výsledek ovlivňuje větrání, venkovní podmínky i zdroje vlhkosti. Nastavení proto není zárukou stejné procentní hodnoty v každé místnosti.
Kolik stojí provoz a kolik vody zařízení spotřebuje?
Roční náklady závisejí na množství odpařené vody, zdroji tepla, provozních hodinách, cenách energií a servisu. Výrobce uvádí orientační potřebu 0,68 kWh tepla na odpaření 1 kg vody. Maximální elektrický příkon není nepřetržitá spotřeba. Celkový odběr pitné vody je vyšší než množství přidané do vzduchu, protože reverzní osmóza odvádí koncentrát a zařízení pravidelně mění vodu v nádrži.
Jak často měnit filtry a UVC trubici?
Řiďte se provozními počítadly a hlášeními na displeji. Vodní filtr i osmotické membrány se mění při dosažení stanovené doby, nejpozději jednou za dva roky. UVC trubice má podle návodu garantovaný minimálně 85% zářivý výkon po dobu 8 000 provozních hodin. Její počítadlo se nesmí vynulovat bez skutečné výměny. Při servisu osmózy se kontroluje a čistí také rotor a vodní nádrž.
Jakou vodu a tlak potřebuji?
Použijte pitnou vodu o teplotě 8–30 °C a provozním tlaku 3,5–7 bar (0,35–0,7 MPa). Připojení je ¾″ přes originální připojovací sadu. Před uvedením do provozu se změří a do regulace zadá tvrdost vody. Použitelnost konkrétního rozvodu ověřte měřením tlaku a rozborem vody.
Stačí integrovaná osmóza i pro tvrdou nebo chlorovanou vodu?
Výrobce připouští tvrdost přiváděné vody nejvýše 26 °dH. Při chloru nad 0,1 mg/l se standardní filtr 5 µm nahrazuje kombinovaným filtrem 5 µm / aktivní uhlí. Při železu nad 0,1 mg/l se před jemný filtr doplňuje filtr pro odstranění železa. Překročení limitů výrazně zkracuje životnost osmotické membrány. Vhodnou úpravu navrhněte podle rozboru.
Jak se připojuje voda a odpad?
Pitná voda vede samostatně přes uzávěr, ochranu proti úniku vody a filtr do boční přípojky zvlhčovače. Dva vývody — z osmózy a vypouštěcího čerpadla — mají volně vyúsťovat přibližně 3 cm do dodané HT trubky DN40. Hadice se nesmějí těsně připojit přímo do kanalizace. Na stavbě je nutné doplnit zápachovou uzávěrku (sifon). Přesná poloha přípojek závisí na orientaci L/R.
Kolik prostoru potřebuji pro montáž a servis?
U LBE 500A návod uvádí nejméně 250 mm nad i pod jednotkou. Prostor pro přední kryt 530 mm před a 470 mm pod ním. Kromě toho zachovejte prostor pro boční vytažení UVC trubice 350 mm a ostatní odstupy z výkresu. Jednotka se upevňuje vodorovně na únosnou stěnu s odchylkou nejvýše ±1°, v suchém prostoru s teplotou +5 až +35 °C.
Potřebuji tlumič hluku a izolaci potrubí?
Ano, návod požaduje tlumič v přívodní větvi za zvlhčovačem pro omezení provozního hluku. Potrubí v nevytápěných prostorech musí mít vhodnou tepelnou izolaci proti kondenzaci. Ventilátory musí překonat také tlakovou ztrátu zvlhčovače a příslušenství při skutečném návrhovém průtoku.
Lze LBE využít jako topení nebo klimatizaci?
LBE je zvlhčovač. Integrovaný ohřívač dodává především energii pro odpařování a kompenzuje ochlazení vzduchu. Výrobce zařízení neurčuje pro vytápění ani chlazení místností. Výstupní teplotu lze nastavovat v rozsahu 15–25 °C. Dosažení závisí na vstupních podmínkách a zdroji tepla.
Proč se zvlhčování nezapne nebo přejde do pohotovosti?
Regulace musí detekovat proudění vzduchu a mít povolený provoz. Podle nastavení může být potřebný také externí kontakt nebo povolení přes Modbus. Zvlhčování se řídí rozdílem mezi naměřenou a požadovanou vlhkostí. Nejprve zkontrolujte stav na displeji, průtok a případná hlášení. Neobcházejte bezpečnostní čidla.
Co dělat při hlášení nízké vlhkosti nebo poruše ohřívače?
Nízkou vlhkost může způsobovat přerušená dodávka vody, zanesený filtr či osmóza, závada rotoru nebo příliš vysoký průtok. U teplovodní varianty prověřte také dostupnou teplotu topné vody. Pokud výstupní teplota zůstává alespoň o 3 K pod požadavkem po dobu 15 minut, návod popisuje poruchové vypnutí. Poznamenejte hlášení a kontaktujte servis. Reset bez odstranění příčiny není opravou.
Jak je řešena hygiena a může UVC vytvářet ozon?
LBE využívá filtraci, reverzní osmózu, UVC dezinfekci vody a každodenní výměnu vody v nádrži. Výrobce uvádí UVC záření o vlnové délce 253,7 nm bez tvorby ozonu. Při poruše UVC nebo dosažení její maximální provozní doby se jednotka řízeně odstaví a vypustí vodu. Tyto prvky nenahrazují pravidelnou údržbu. Do rozsvícené UVC trubice se nikdy nedívejte.
Mohu zařízení vypnout na léto nebo při delší nepřítomnosti?
Vypínejte ho řízeně ovládáním, aby proběhlo vypuštění a doběh. Návod požaduje z hygienických důvodů nepřerušovat po uvedení do provozu přívod vody a elektřiny na více než jeden den. Má-li být větrací jednotka mimo provoz déle než den, vypněte LBE nejméně dvě hodiny před ní, aby vyschlo. Delší odstávku řešte se servisem podle návodu.
Lze LBE ovládat z chytré domácnosti?
Ano, zařízení má rozhraní Modbus RTU a možnost externího povolení provozu. Podle návodu lze přes Modbus nastavovat požadovanou výstupní teplotu, vlhkost a povolení provozu a číst provozní údaje. I při externím řízení musí vnitřní čidlo rozpoznat proudění vzduchu. Komunikační nastavení a zapojení provádí kvalifikovaný technik podle dokumentace konkrétní řídicí desky.
Musí se měnit celý rotační výparník jako spotřební vložka?
Návod LBE popisuje odborné vyjmutí a čištění rotorových lamel i nádrže. Nejde tedy o stejný servisní postup jako u jednorázových odpařovacích vložek jiných značek. Používají se prostředky a postupy předepsané výrobcem. Ložisko a náboj se nesmějí ponořit. Pro servis objednávejte díly podle celého označení a výrobního čísla.
Pomůže entalpický výměník snížit potřebu zvlhčování?
Entalpický výměník může vracet část vlhkosti z odtahovaného vzduchu a v zimě tak snížit množství vody, které je třeba dodat zvlhčovačem. Další vodu však nevytváří. Potřeba i úspora závisejí na účinnosti přenosu vlhkosti, průtoku, počasí a požadavcích domácnosti. Nelze slibovat univerzální návratnost.
Potřebuji k elektrické variantě topný okruh?
Ne. Provedení E má integrovaný PTC ohřívač. Potřebujete napájení 230 V / 50 Hz, pitnou vodu a odpad. Nejvyšší příkon celé LBE 500A E je 2 850 W. Elektrický přívod a jištění navrhne odborník podle návodu.
Doplňkové parametry
| Kategorie: | Centrální (potrubní) zvlhčovače a chladiče |
|---|---|
| Záruka: | 2 roky |
| Model: | LBE 500A E – elektrický dohřev |
| Provozní průtok vzduchu: | max. 500 m³/h |
| Zvlhčovací výkon: | max. 3,5 l/h; závisí na provozních podmínkách |
| Průměr potrubních přípojek: | 250 mm |
| Napájení: | 230 V / 50 Hz |
| Elektrický příkon: | max. 2 850 W včetně PTC dohřevu |
| Rozměry: | 570 × 560 × 510 mm (š × v × h) |
| Hmotnost: | 47 / 53 kg (bez vody / s vodou) |
| Tlak přiváděné vody: | 3,5–7 bar |
| Způsob osazení: | Na stěnu, v přívodním potrubí za větrací jednotkou |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.
PICHLER: větrání a úprava vzduchu
Rakouský výrobce PICHLER nabízí větrací jednotky se zpětným získáváním tepla, potrubní rozvody, tlumiče hluku a další součásti pro řízené větrání obytných i komerčních budov.
Řada LG slouží pro větrání, jednotky PKOM4A propojují větrání s tepelným čerpadlem. Potrubní zvlhčovače LBE doplňují vlhkost do přívodního vzduchu za větrací jednotkou. Běžné LBE 250A a LBE 500A jsou dostupné s elektrickým nebo vodním dohřevem; LBE 250AO je určený pro sestavy PKOM4A/PKOM4AK.
Výběr konkrétní sestavy závisí na průtoku vzduchu, dispozici potrubí, dostupném prostoru a požadovaném způsobu řízení. Parametry, varianty připojení a montážní podmínky najdete u jednotlivých produktů.
