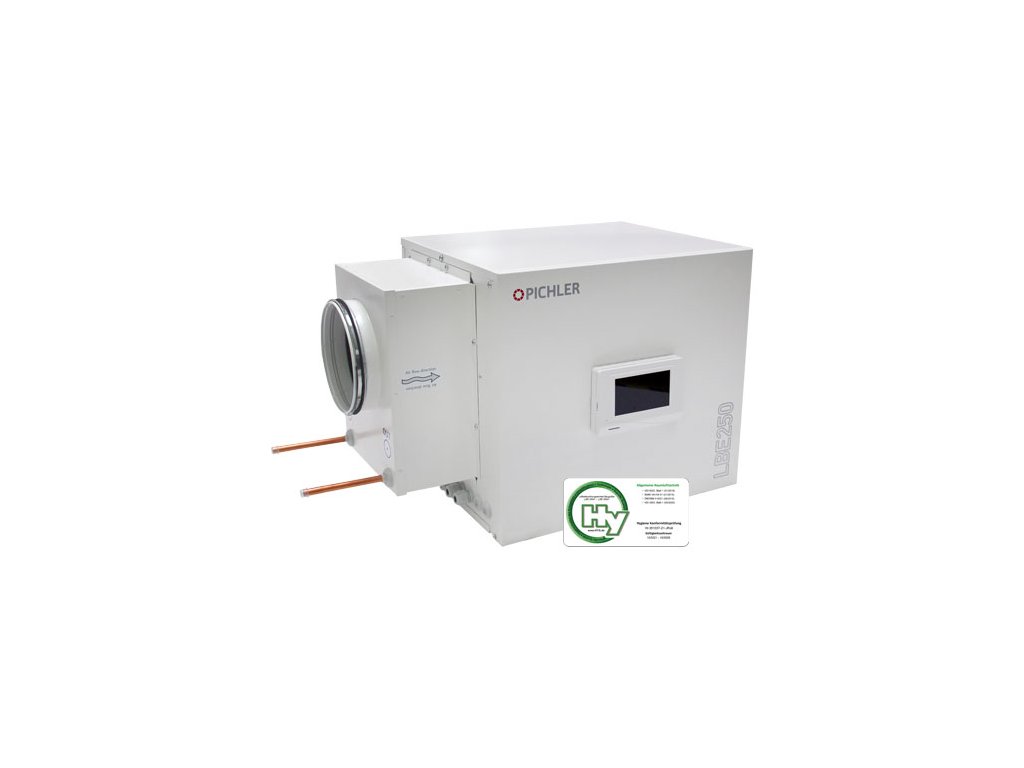

LBE250A - adiabatický zvlhčovač vzduchu

Detailní popis produktu

Jedná se o patentovaný systém, vhodný pro instalaci nebo dodatečné montáže do ventilačních systémů.

Kompaktní jednotka pro zvlhčování vzduchu pracuje na principu přirozeného odpařování (což zabraňuje nadměrnému zvlhčování) a zajišťuje konstantní a optimální vlhkost v prostoru – v rozmezí 40 % až 60 % relativní vlhkosti. Bezpečnost použití jednotky z hygienického hlediska byla prokázána nezávislými externími kontrolami.
Zvlhčovač vzduchu LBE má snadné ovládání při nízkých provozních nákladech, energie pro odpařování může být dodávána ze stávajícího topného systému. Má nízké nároky na údržbu a lze jej kombinovat s našimi kompaktními jednotkami typu LG.

Funkce

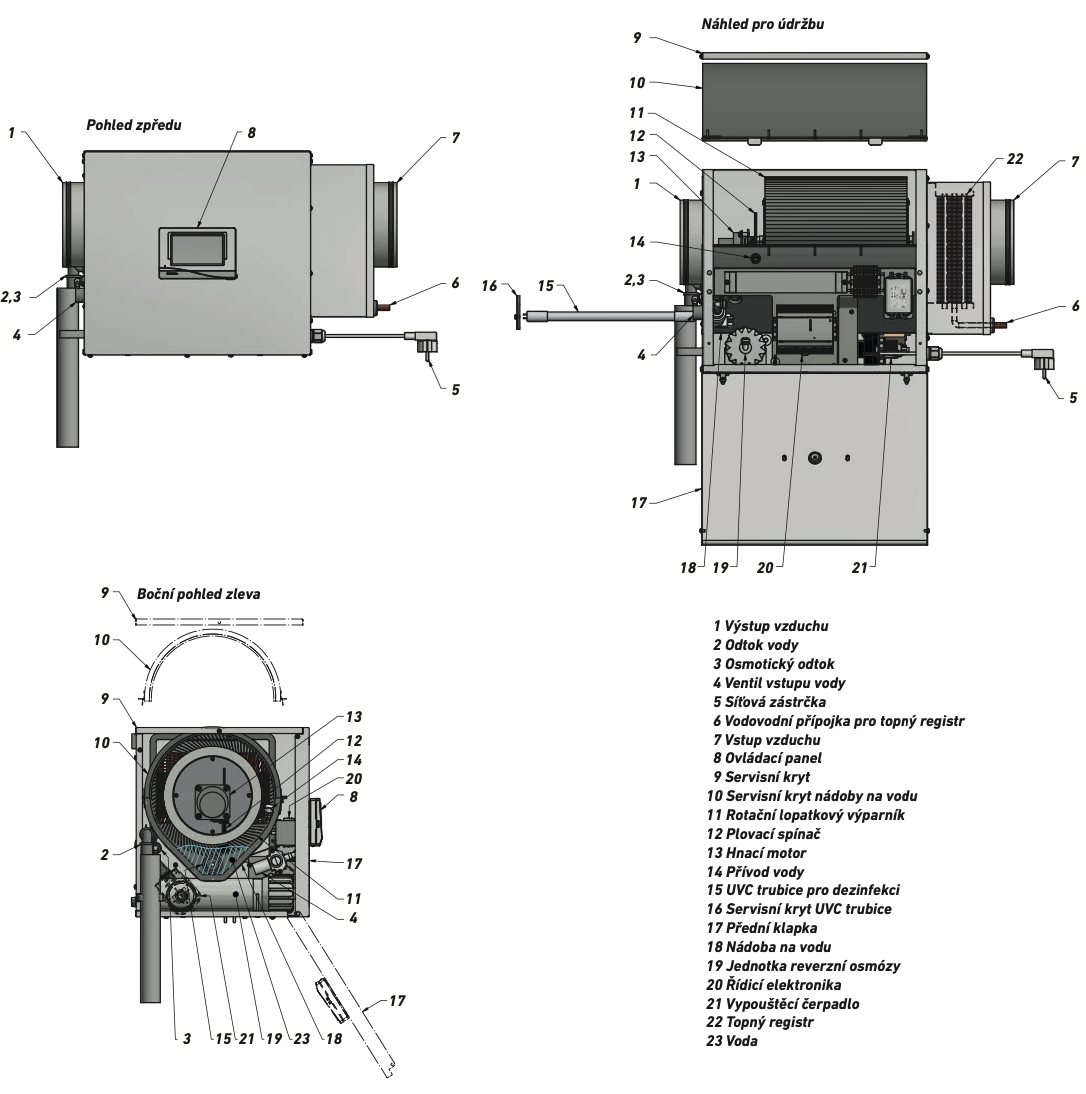

Ohřívání vzduchu, potřebné pro zajištění energie pro odpařování, je dodávána pomocí integrovaného teplovodního ohřívače, nebo vestavěného PTC elektrického ohřevu v daném typu LBE250. Nádoba na vodu, ve které je ponořen rotační lopatkový výparník, je připojen na dodávku pitné vody. Plovací spínač a pomocný mechanický přepad automaticky kontrolují množství vody v nádobě.

Stálá a automaticky monitorovaná UVC desinfekce spolu s časově řízenou výměnou vody efektivně zabraňuje vzniku zárodků a bakterií. Z důvodu ochrany proti usazování vodního kamene je na přívodu vody zabudována jednotka reverzní osmózy.

Výměna vody se provádí automaticky v závislosti na nastavené tvrdosti vody a množství odpařování.

Lopatkový rotační výměník je vyroben z hliníku, nádrž na vodu je z vysoce kvalitní oceli, číslo materiálu 1.4571, a pevný kryt jednotky z pozinkovaného ocelového plechu, s bílým nátěrem RAL 9010.

EXTERNÍ TESTY
Návrh zařízení splňuje hygienické požadavky sjednané ve směrnicích VDI 6022, VID 3803, SWKI VA104-01 a ÖNORM H 6021 a je v souladu s provedenými hygienickými posudky. Zařízení získalo také známku ÖVE jako osvědčení o bezpečnosti.

KONTROLA VLHKOSTI
Vlhkost je řízena podle vlhkosti povrchu lopatkového výparníku a množství vody v nádobě, a to v tomto pořadí. Když hladina vody v nádrži roste, lopatky jsou více ponořeny, což vede k větší ploše mokrého povrchu na lopatkách. Vzduch proudící přes výparník absorbuje vlhkost z lopatek, podle měrné referenční hodnoty, nastavené jako konstantní.

REGULACE TEPLOTY
Teplota vzduchu proudícího ze zvlhčovací jednotky je řízena čidla integrovaného do zařízení nebo externího čidla, pokud bylo připojeno.

PARAMETRY:

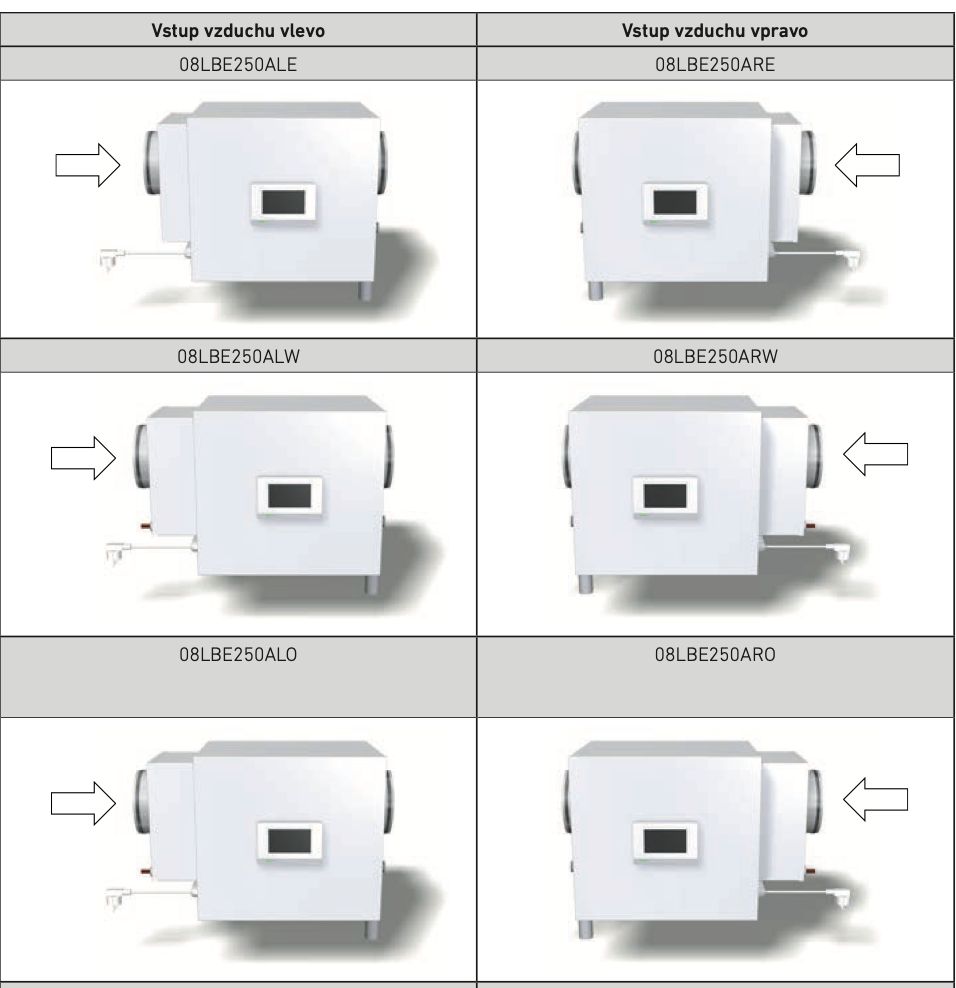

Varianty provedení

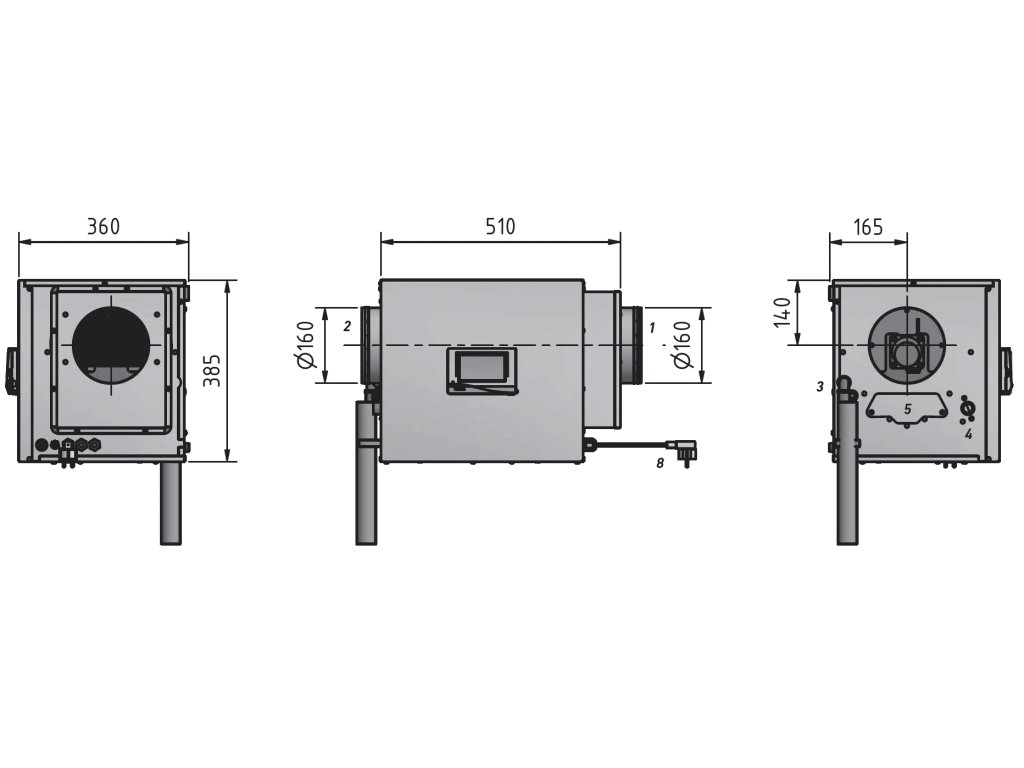

ZVLHČOVAČ VZDUCHU LBE S ELEKTRIKÝM OHŘÍVAČEM PTC - připojení napravo/připojení nalevo

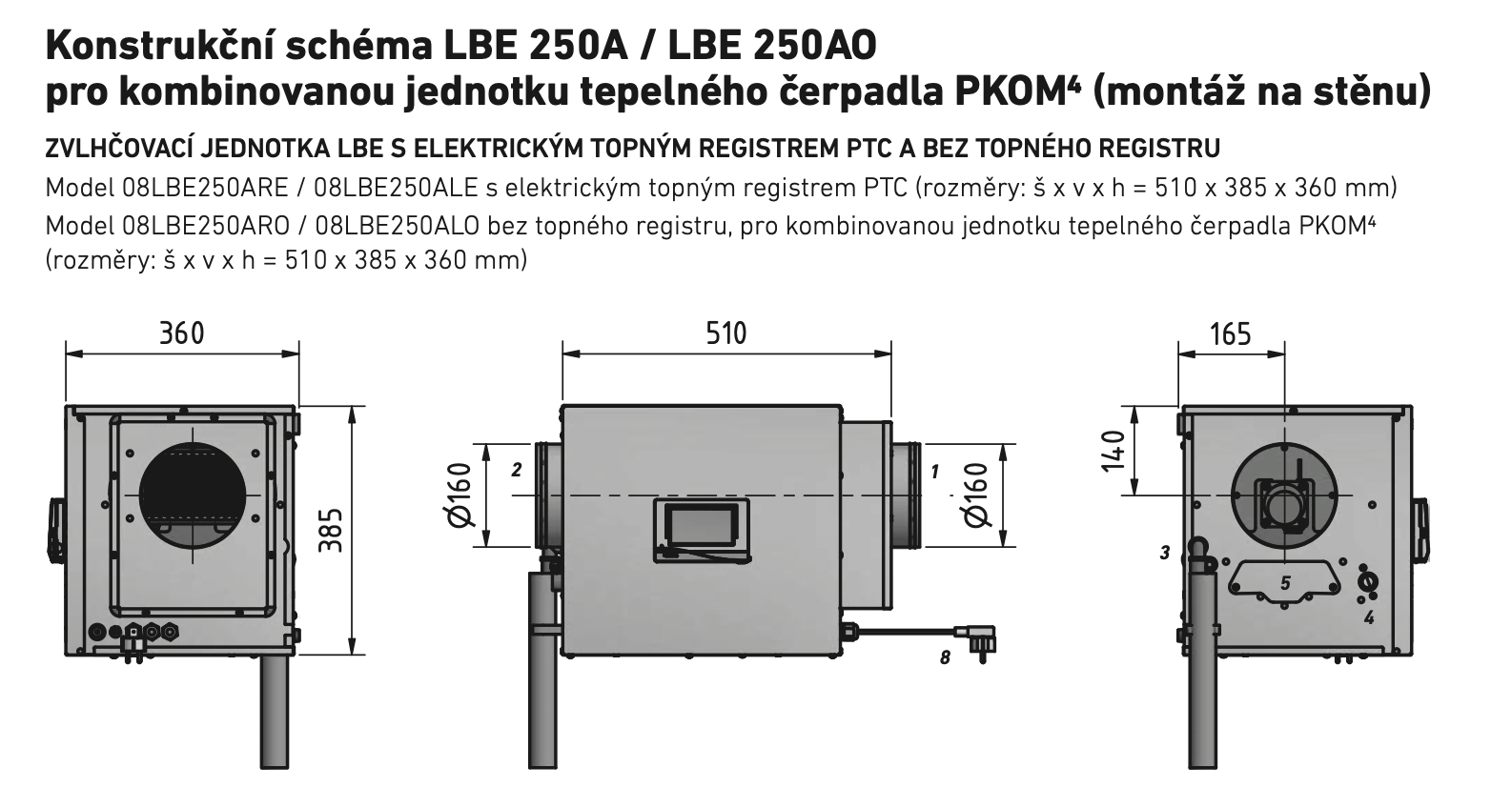

Typ 08LBE250RE / 08LBE250LE (Rozměry: Š x V x H = 510 x 385 x 360 mm)

ZVLHČOVAČ VZDUCHU LBE pro kombinaci s jednotkou PKOM4 - připojení napravo/připojení nalevo

Typ 08LBE250ARO / 08LBE250ALO(Rozměry: Š x V x H = 610 x 560 x 510 mm)

ZVLHČOVAČ VZDUCHU LBE S TEPLOVODNÍM VÝMĚNÍKEM - připojení napravo/připojení nalevo

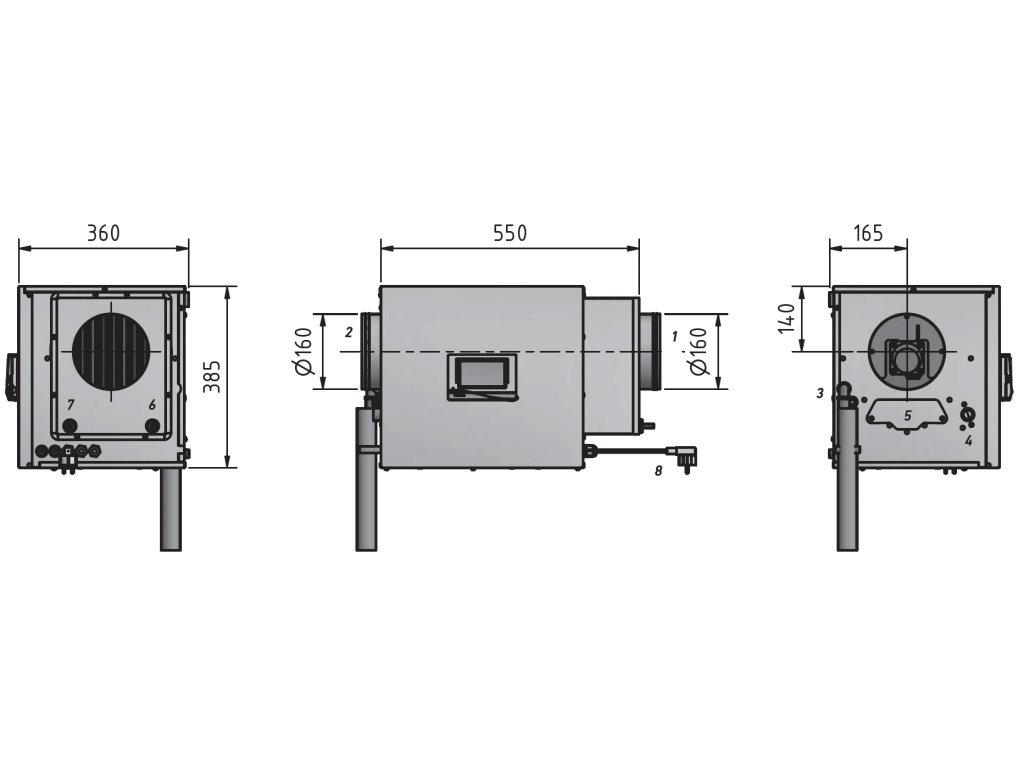

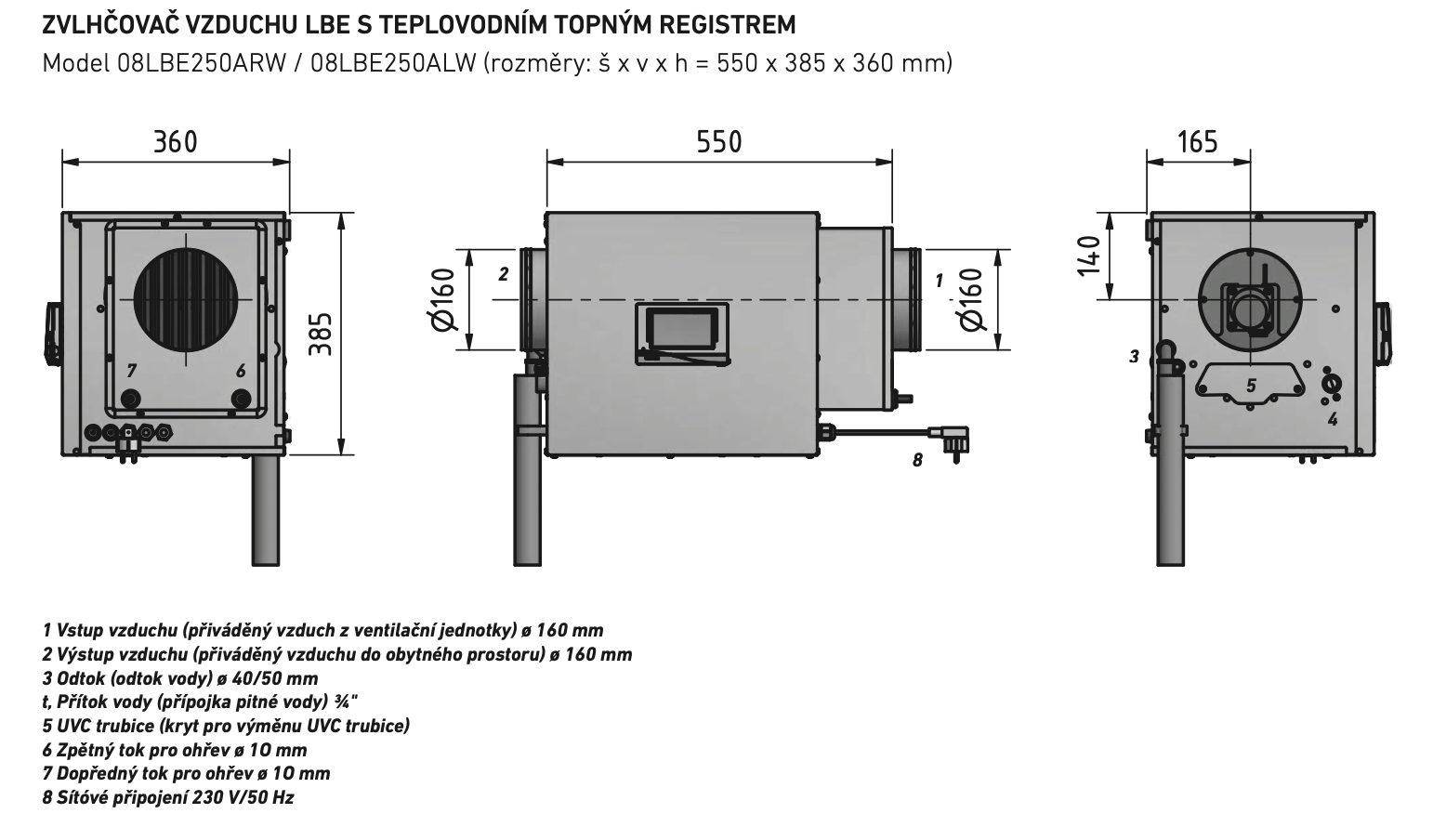

Typ 08LBE250RW / 08LBE250LW (Rozměry: Š x V x H = 550 x 385 x 360 mm)

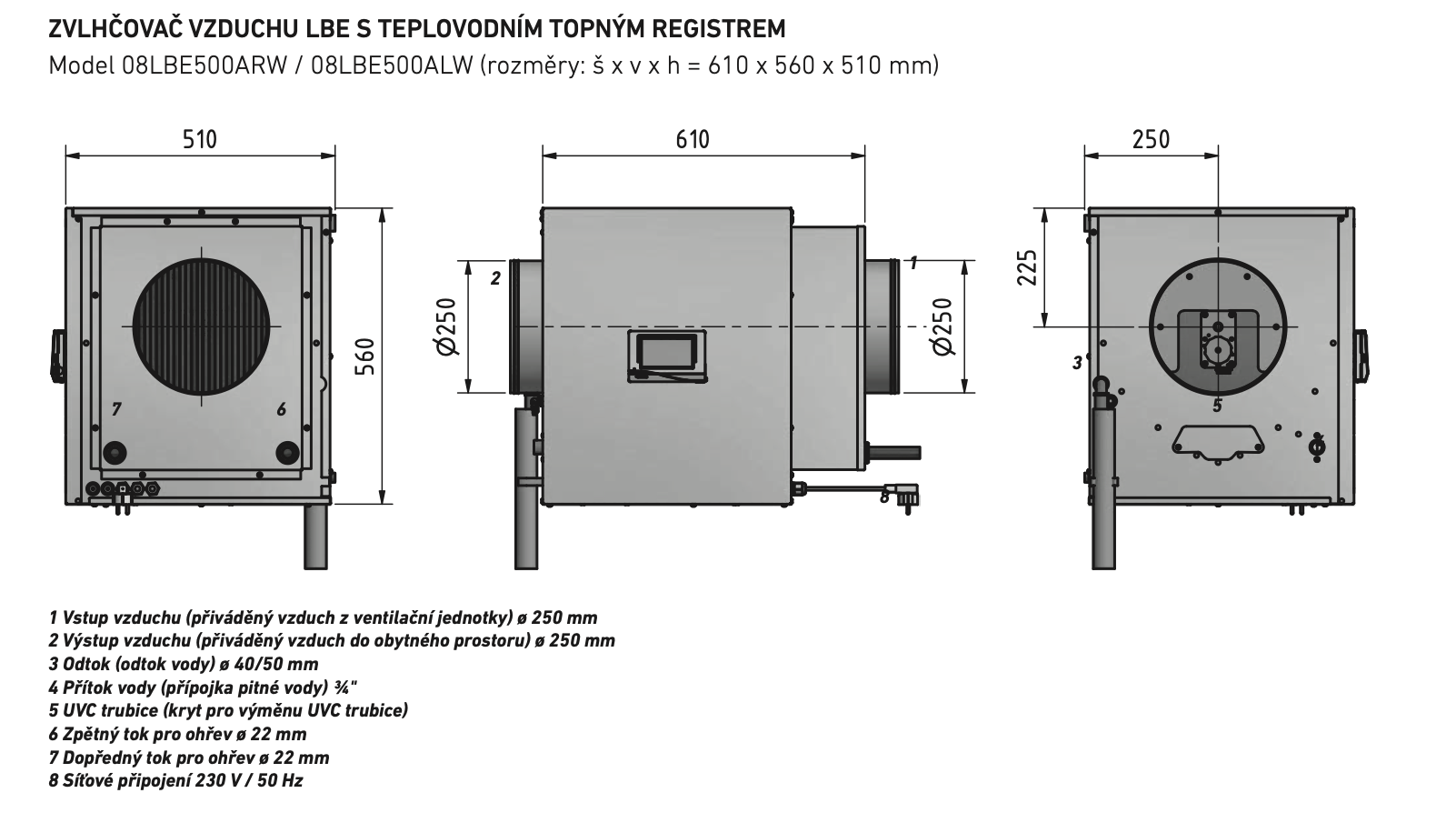

Typ 08LBE500RW / 08LBE500LW (Rozměry: Š x V x H = 610 x 560 x 510 mm)

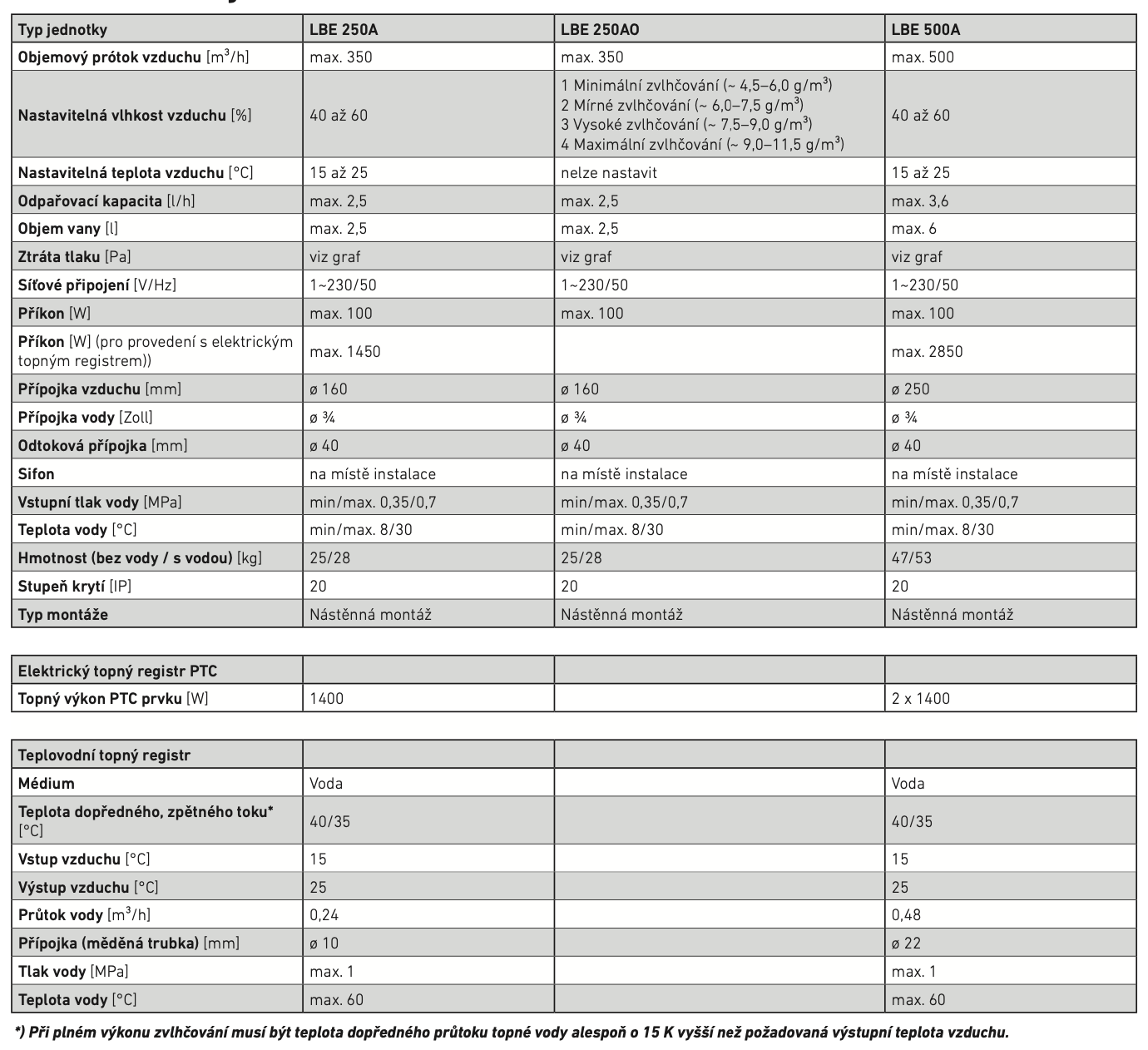

TECHNICKÁ SPECIFIKACE

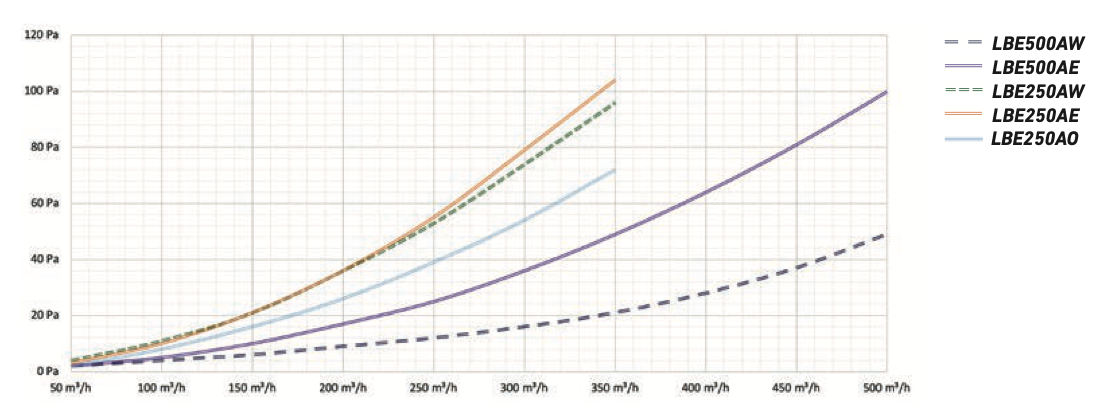

Tlakové ztráty LBE



PROVOZ

Přístroj je předem naprogramován a připraven k zapojení a může být snadno uvedena do provozu po provedení všech připojení (vzduch, voda a elektrika).
Integrovaná elektronická řídící a kontrolní jednotka je průběžně monitorována s ohledem na funkci a bezpečnost provozu a veškeré zprávy jsou zobrazeny na displeji. Jednotlivá uživatelská nastavení se zadávají na ovládacím panelu, umístěném na předním krytu. Zvlhčovač má tovární přednastavení a je možné ho okamžitě zapojit do systému. První dva řádky na displeji zobrazují řídící menu, třetí řádek pak provozní status.
Podsvícení displeje se vypíná automaticky po 10 minutách a z úsporného režimu může být znovu zapnuto otočením kolečka.

TEPLOTA

Parametr teploty slouží k nastavení teploty výstupního vzduchu za zvlhčovačem, a to v rozmezí 15 °C
až 25 °C. Tovární nastavení je 21 °C.

VLHKOST

Parametr vlhkosti slouží k nastavení požadované vlhkosti v rozmezí 40 % až 60 % relativní vlhkosti (nastavitelné v kroku 5 %). Tovární nastavení je 50 %.

SERVIS

Položka menu zobrazuje provozní status.

Schéma zapojení LBE





PŘÍSLUŠENSTVÍ

SADA NA PŘIPOJENÍ VODY
(STANDARTNĚ SOUČÁSTÍ DODÁVKY)

skládá se z:

• 2 ks připojovací hadice a.1,5 m
• 1 ks pojistný ventil
• 2 ks plastové šroubovací připojení
• 1 ks pouzdro filtru
• 1 ks nástěnný držák
• 1 ks vodní filtr

SADA NA PŘIPOJENÍ ČERPADLA/ MÍCHADLA
(VOLITELNÉ)

skládá se z:

• 1 ks oběhové čerpadlo 230 V
• 2 ks šroubovací připojení, ½ „/ 15 mm, mosaz
• 1 ks trojcestný směšovací ventil s pohonem 230 V, ½“, DN 15, doba chodu 120 s

PRO SERVIS A ÚDRŽBU (VOLITELNÉ)

skládá se z:

• 1 ks vodní filtr
• 1 ks UVC trubice
• 1 ks osmotická membrána (LBE  250),
• 2 ks osmotická membrána (LBE  500)
