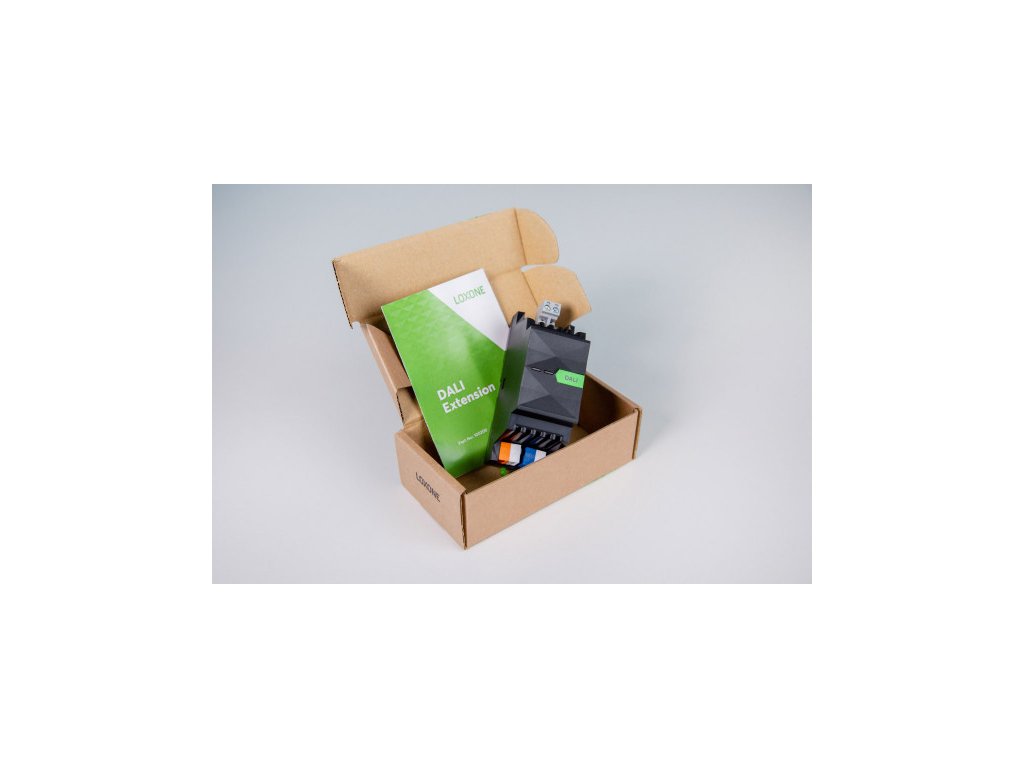

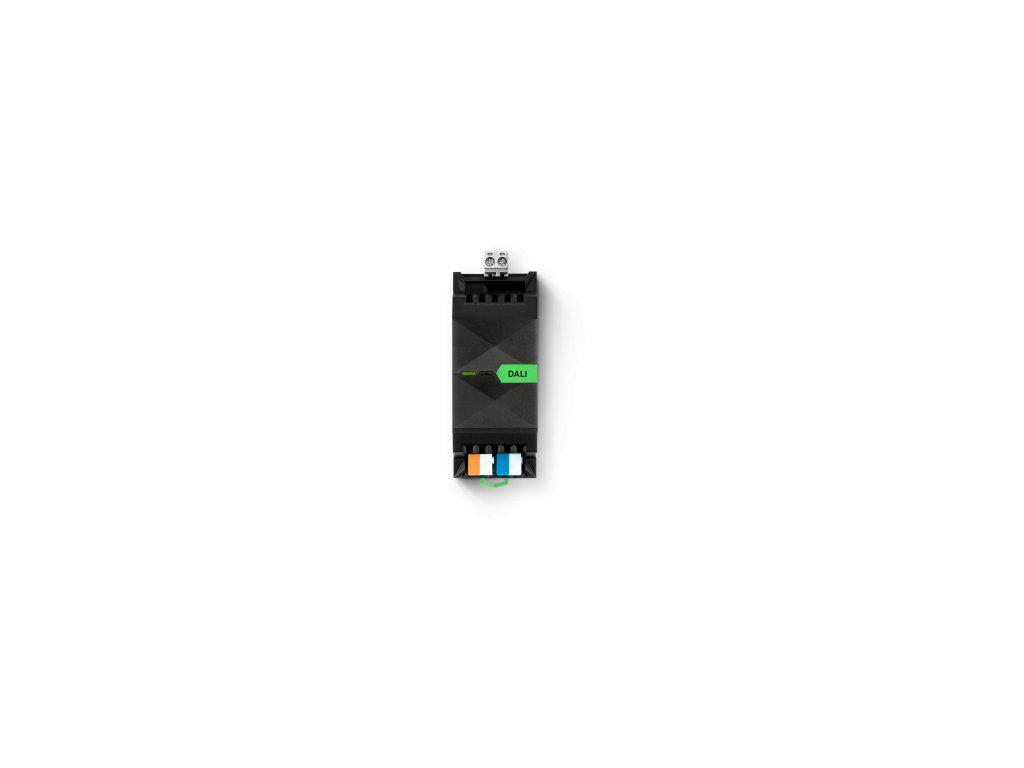

DALI Extension
Kód: 996Detailní popis produktu
INTELIGENTNÍ OVLÁDÁNÍ DALI
Mnoho výrobců svítidel vsází na komunikační rozhraní DALI. Abyste za svým snem po dokonalém osvětlení nenarazili na žádná omezení, umožňuje vám DALI Extension pohodlnou integraci DALI osvětlení do chytré domácnosti od Loxone.
Neomezená konfigurace
Napojením DALI Extensionu do systému Loxone získáte úžasné možnosti. Konfigurace je snadná díky automatickému rozeznání svítidel a přidání do Loxone Configu. Vy si můžete užívat inteligentního osvětlení díky nastavení stmívání, spínání a barvy podle chuti.
Flexibilní a rozšiřitelný
Díky DALI Extensionu můžete ovládat až 64 DALI svítidel (16 skupin). Pokud potřebujete připojit více než 64 světel, můžete připojit další DALI Extension a instalaci rozšířit. Podporována jsou všechna DALI zařízení typu 0 až 8.
Integrovaný zdroj
Dali Extension nabízí vestavěnou regulaci napájení. To umožňuje napájet vaše DALI zařízení, čímž ušetříte za samostatný DALI zdroj. Pokud je ale již máte, můžete integrovaný zdroj deaktivovat.
DALI Extension umožňuje integraci DALI svítidel.
Zprovoznění↑

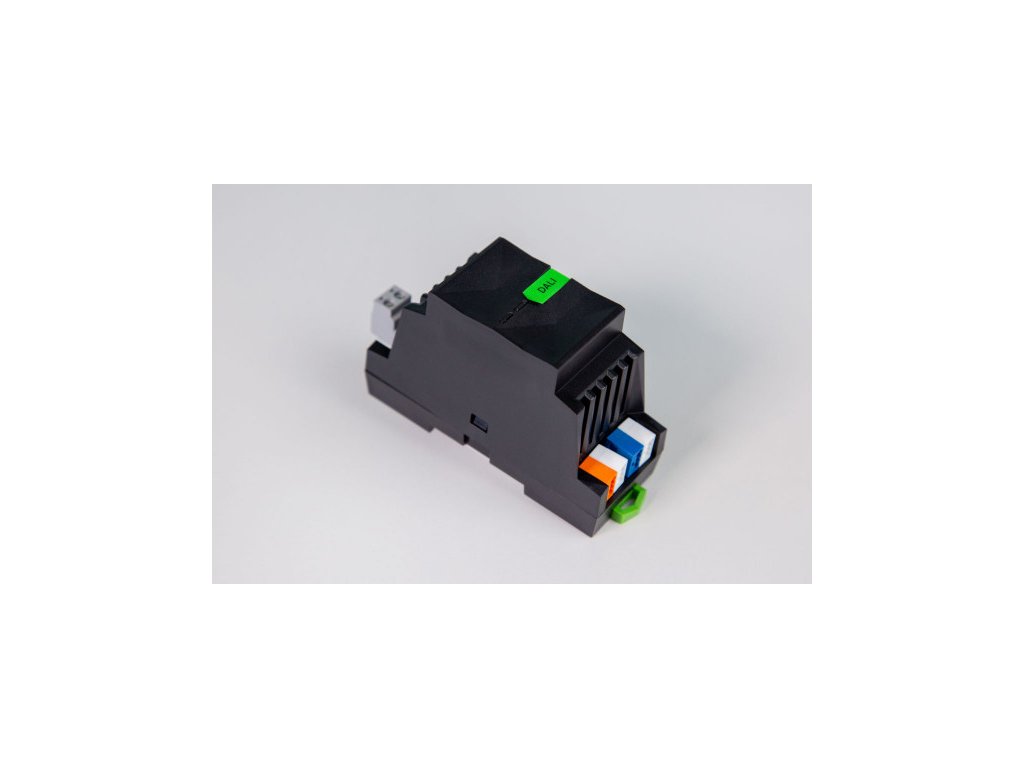

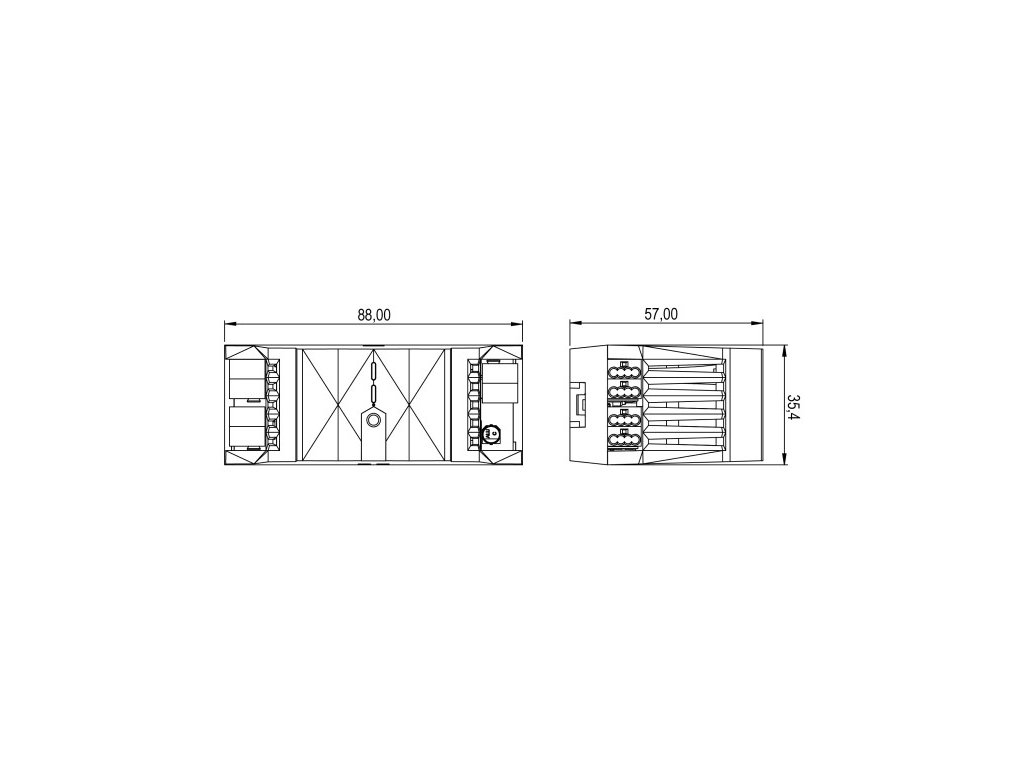

DALI Extension byl vyvinut pro instalaci do vhodného rozvaděče na DIN lištu.
Připojte napájení, Link sběrnici pro komunikaci s Miniserverem a také DALI kabeláž.
U DALI sběrnice je možné použít sběrnicovou, hvězdicovou nebo stromovou topologii. Kruhová topologie je zakázána.
Maximální délka DALI sběrnice je 300m (při použití vodiče 1.5 mm²).
Při využití maximální délky kabeláže se nedoporučuje současné vedení DALI a napájení
Maximální úbytek napětí nesmí přesáhnout 2V.
 |
DALI Extension obsahuje zdroj pro DALI sběrnici. Pokud chcete používat externí napájení, dbejte na správnou polaritu napájení sběrnice. Napájení DALI sběrnice je také nutné vypnout ve vlastnostech DALI Extensionu v Loxone Configu. |
Po zapojení napájení Extension nabootuje. Stavová LED dioda bliká v případě správného zapojení k Miniserveru oranžově.
Poté postupujte podle postupu párování
Přidání DALI zařízení↑
U nové instalace je nutné spustit vyhledávání volbou Kompletně nová instalace. DALI zařízení tak dostanou přidělené nové adresy.
Pro vyhledávání zařízení připojených na DALI Extension označte Extension v Loxone Configu a následně zvolte možnost Dotaz na Dali zařízení.
Ve výsledcích vyhledávání je možné vidět nalezená DALI zařízení:
Označte zařízení, pojmenujte jej, vyberte místnost a klikněte na Vytvořit zařízení.
Chcete-li změny použít, uložte program v Miniserveru.
Poté jsou přidaná zařízení k dispozici v Loxone Configu.
Adresování a možnosti↑
Další možnosti se obvykle používají v případě nové instalace nebo konfliktu adres.
| Možnost | Popis |
|---|---|
| Načíst tovární nastavení | Při vyhledávání budou všechna DALI zařízení uvedena do továrního nastavení |
| Kompletně nová instalace | Při vyhledávání dojde ke znovunaadresování DALI zařízení. To znamená, že stávající adresy budou smazány a přiřazeny nové |
| Vizuální potvrzení | Jakmile budou DALI zařízení nalezeny, rozsvítí se |
Pokud se DALI Extension instaluje do již hotové DALI instalace, postačí normální vyhledávání. DALI zařízení si pak ponechají svá nastavení.
Pokud rozšiřujete stávající DALI instalaci o DALI zařízení, můžete použít normální vyhledávání. Při tomto druhu vyhledávání budou novým zařízením přiřazeny volné adresy.
Podmínka je, že přiřazené zařízení nesmí již nějakou adresu mít - jinak dojde ke konfliktu adres.
Pokud dojde ke konfliktu adres , např. v případě, že budou mít 2 zařízení stejnou adresu, můžete použít funkci „Vyřešit konflikt adres“:
Dojde k nové adresaci postižených zařízení. Pokud již byla zařízení naučena, můžete použít funkci „Nahradit zařízení“.
Alternativně můžete použít funkci „Kompletně nová instalace“. U toho dojde u všech zařízení k vymazání a znovu přiřazení adresy.
Vytvořit DALI skupiny↑
Pokud plánujete ovládat více DALI svítidel současně, doporučujeme vytvořit DALI skupinu.
Jednak bude programování přehlednější a druhak nebude docházet ke zpoždění při stmívání. V neposlední řadě potom bude daleko jednodušší programování centrálních funkcí.
Při naučení DALI zařízení budou stávající skupinové adresy načteny a vytvořeny v Loxone Configu.
Pro vytvoření nové skupiny je nutné, aby byla všechna DALI zařízení již naučena.
Ve vlastnostech skupiny je možné vybrat požadovaná zařízení a přiřadit je do skupiny.
Poté je možné v programování používat skupinové aktory.
Diagnostika DALI zařízení↑
Možností Zobrazit diagnostické vstupy můžete zobrazit chybový vstup, který bude v případě chyby na DALI zařízení aktivní.
Možné chyby: Chybějící svítidlo nebo defekt DALI zařízení.
DALI monitor umožňuje analýzu komunikace mezi DALI Extensionem a DALI zařízeními. Připojte se k zařízení, klikněte na DALI Extension a následně na možnost Dali Monitor.
V DALI monitoru jsou vedle označení zařízení a zasílaných hodnot také DALI příkazy.
Ty jsou definované dle normy IEC 62386-102. Ukázka níže:
| Příkaz | Popis |
|---|---|
| DIRECT_ARC_POWER | Zaslaná hodnota stmívání (0-255) |
| CMD_QUERY_X | Dotaz DALI Dimmeru |
| SEARCH_ADDR_H SEARCH_ADDR_M SEARCH_ADDR_L |
Těmito příkazy se nastaví aktuální vyhledávaná adresa |
| COMPARE | Požádá Dimmer, aby porovnal svou vlastní náhodnou adresu s aktuální vyhledávací adresou |
| WITHDRAW | Jakýkoli nalezený Dimmer bude odstraněn z vyhledávání |
| PROG_SHORT_ADR | Krátká DALI adresa bude uložena do Dimmeru |
| VERIFY_SHORT_ADR | Krátká DALI adresa Dimmeru bude přezkoušena |
| TERMINATE | Proces vyhledávání ukončen |
Podporované typy DALI zařízení↑
| Typ zařízení | Popis |
|---|---|
| 0 | Zářivky |
| 1 | Nouzové osvětlení |
| 2 | Výbojky |
| 3 | Nízkonapěťové halogenky |
| 4 | Regulátor napájecího napětí pro žárovky |
| 5 | Digitální převodník pro stejnosměrné napětí |
| 6 | LED-Modul |
| 7 | Spínací aktory (relé) |
| 8 | Color/color temperature control, Tunable White |
Vstupy pro diagnostiku↑
| Krátký popis | Jednotky | Rozsah hodnot |
|---|---|---|
| Online status Dali Extension | Digital | 0/1 |
Vlastnosti↑
| Krátký popis | Popis | Standardní hodnota |
|---|---|---|
| Sériové číslo | Zadejte sériové číslo zařízení. Pro Extension: 'Auto' můžete použít pouze tehdy, když je Extension dostupný. |
- |
| Napájení sběrnice | Napájení Dali sběrnice interní (aktivní) nebo externí (neaktivní) | - |
| Monitorovat Online status | Pokud je tato možnost vybrána, budete v případě, že zařízení již není k dispozici nebo přejde do režimu offline, informováni prostřednictvím Stavu systému nebo Maileru. | - |
Bezpečnostní pokyny↑
Instalaci musí provádět kvalifikovaný elektrikář v souladu s přislušnými normami a předpisy.
Instalace vyžaduje instalaci ve vhodném krytu, aby byla zajištěna ochrana proti fyzickému kontaktu, vodě a nečistotám.
Zařízení nesmí být používáno pro aplikace kritické z hlediska bezpečnosti.
