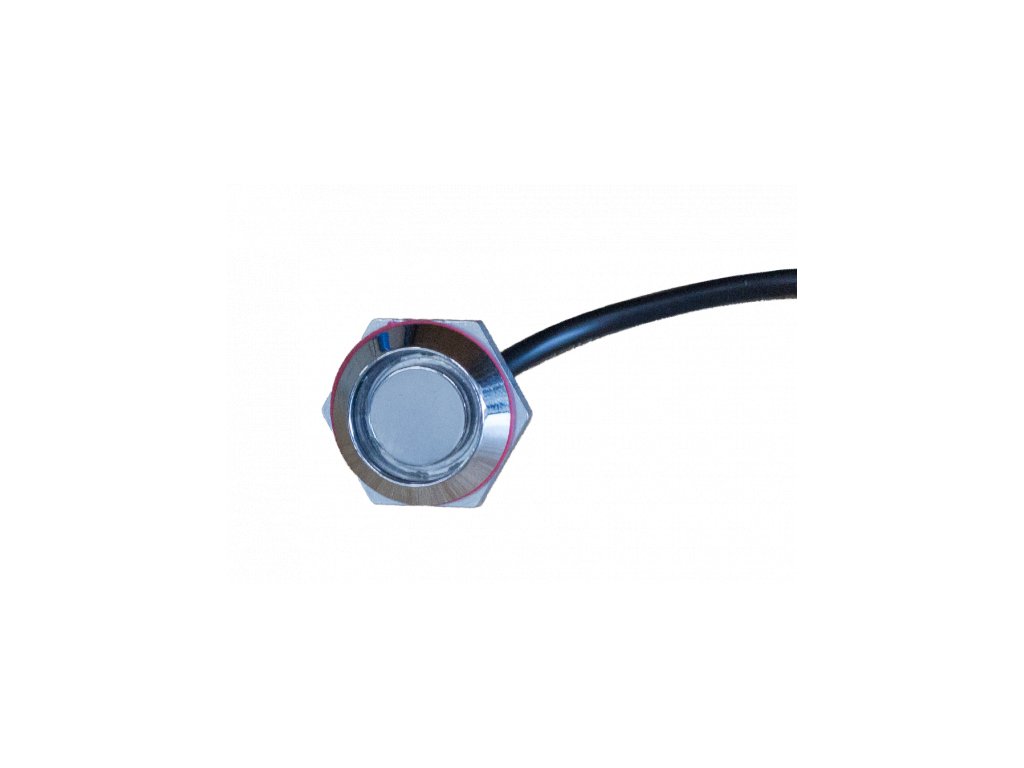

Čtečka elektronického klíče

Detailní popis produktu

S touto technologií můžete jednoduše a efektivně nasadit přístupový systém do Vašeho domu nebo kanceláře. Mezi jeho výhody patří jednoduchost a výborná cenová dostupnost!

Využití

Díky plné integraci tohoto řešení do Loxone konfiguračního softwaru je možné využít všech funkcí naplno. Můžete definovat jednotlivá práva nebo přiřazovat akce na přiložení jednotlivých čipů. Můžete například v noci otevřít dveře + lehce setmět světlo + nechat hrát Vaši oblíbenou hudbu na verandě. Fantazii se meze nekladou.

iButton lze využít například i pro zabezpečení vozového parku. Cíl: Příslušné vozy mohou používat pouze určené osoby. Přístup do garáže je možný pouze přiložením el. klíče na čtečku. El. klíč (iButton) drží na čtečce díky magnetu.

My sami v Loxone používáme toto řešení pro přístup do naší budovy. Více se můžete dočíst na naší stránce o přístupu.

Použití

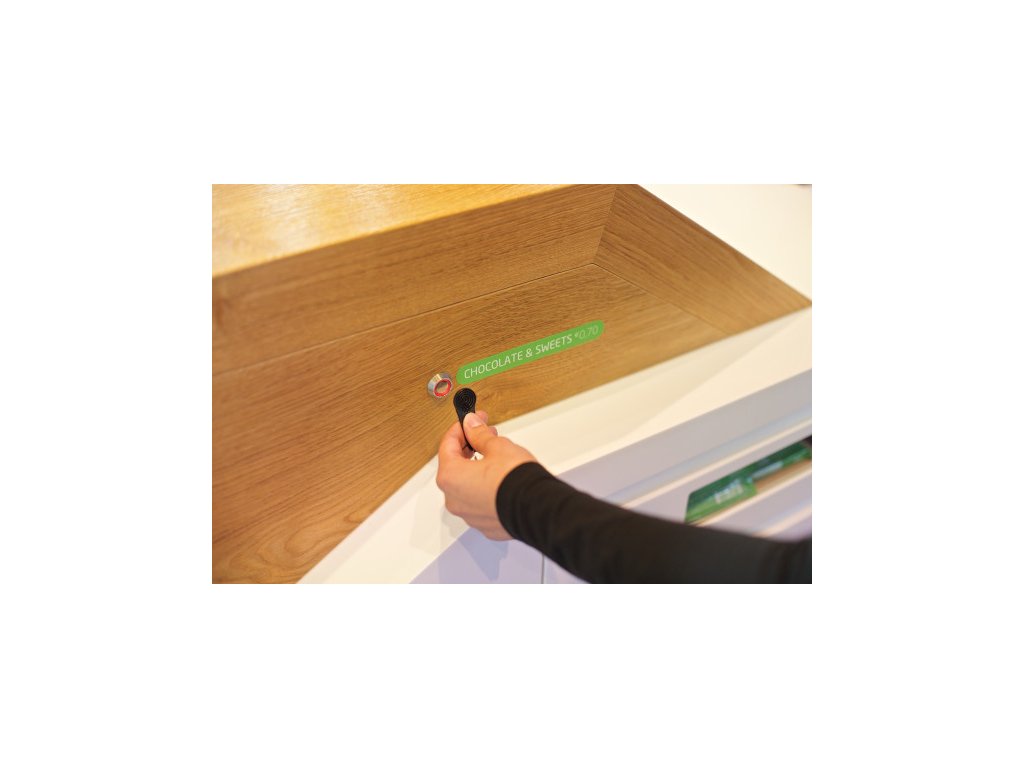

Jakmile je el. klíč (iButton) přiložen na čtečku el. klíče (iButton čtečka), odešle se signál. Po přiložení magnetického el. klíče bude na čtečce držet. Čtečka el. klíče se připojuje na 1-Wire Extension.

Montáž

Čtečku el. klíče lze jednoduše připevnit na zeď, popřípadě dát do krabičky. Čtečka je vhodná do krabiček s 20mm průměrem a 5mm hloubkou.

Čtečka el. klíče je vodotěsná (nedoporučuje se použití v náročném prostředí - není odolná proti korozi v dlouhém časovém horizontu).

Zapojení

Čtečka el. klíče se připojuje na 1-Wire Extension. Bílý drát = data, šedý drát = GND. Žlutý drát je společné GND pro obě LED. Zelený drát slouží pro zelenou LED, červený drát pro červenou LED. Obě LED mohou pracovat s 24 V DC, není již potřeba žádný další odpor - je integrován přímo v produktu.

Na jedno 1-Wire Extension lze připojit pouze jednu čtečku el. klíče! Pokud byste použili více čteček na jeden 1-Wire Extension, nebylo by možné jejich rozeznání.

Popis zapojení je přiložen u produktu (není nutné navštívit webovou dokumentaci).

Technická data

• Přesnost signálu založená na iButton
• Robustní konstrukce
• 2 barevné LED (červená + zelená - lze ovládat přes analogový výstup)
• Provozní teplota: -40°C až 85°C
• Montážní hloubka: 10 mm
• Montážní průměr: 20 mm

Součást balení

• 1x čtečka el. klíče (magnetická)
• 1x M20 matka
• 1x těsnění
