Detailní popis produktu

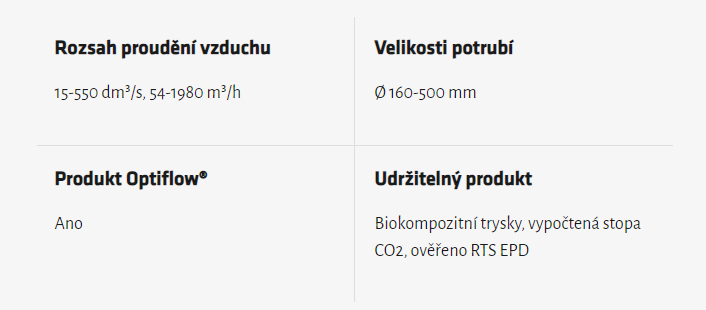

Popis

Nové tryskové potrubí ROX je kompletní balíček pro větrání škol, školek a dalších veřejných prostor. Sada obsahuje aktivní a adaptabilní jednotku přívodu vzduchu (ROX), přesný a snadno použitelný ovládací díl (ROX-S) a neperforovaný prodlužovací díl (ROX-0).

ROX je vybaven unikátními nasměrovatelnými tryskami CliMix® , které kombinují 100% adaptabilní házení a vysoký směšovací poměr. Změna házení ROX je snadná ve spojení s přeskupením prostoru nasměrováním trysek do požadovaného směru pomocí nastavovacího nástroje dodávaného s výrobkem. Díky důmyslné struktuře trysek CliMix® zůstane povrch trysek také zcela čistý.

ROX je součástí nové rodiny produktů OptiFlow®!

Produkty OptiFlow® se přizpůsobují změnám v životním cyklu prostoru díky optimalizovanému a přizpůsobivému vzoru házení.

Stylový balíček

Trysky zapuštěné do povrchu ROX poskytují jednotně stylový a snadno čistitelný obal.

Pokročilá nastavovací a tlumicí jednotka

Nastavovací a tlumicí jednotka ROX-S má velmi vysokou odolnost proti rušení. Nastavovací jednotka umožňuje přesné nastavení průtoku vzduchu (± 5 %) i při nízkém průtoku vzduchu a rychlosti potrubí. Design ROX-S dokonale ladí s ROX, takže dohromady tvoří stylový a vyleštěný balíček.

Podívejte se na video potrubí trysky ROX

Uhlíková stopa

Uhlíková stopa produktů byla vypočtena jako součást požadavků environmentální zprávy EPD nadace Building Information Foundation.

Aplikace

Obzvláště vhodné pro místnosti, kde je vyžadováno velké množství vzduchu bez průvanu a tiché, jako jsou:

• Školy a školky
• Jídelny a restaurace
• Muzea a přednáškové sály
• Laboratoře
• Průmyslové prostory
• Také prostory, kde se zamýšlené použití nebo uspořádání prostoru může během životního cyklu produktu změnit

Rychlý průvodce

ROX 160

ROX 200

ROX 250

ROX 315

ROX 400

ROX 500

ROX-S + ROX 160

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)

ROX-S + ROX 200

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)

ROX-S + ROX 250

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)

ROX-S + ROX 315

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)

Kód produktu

Stylový balíček

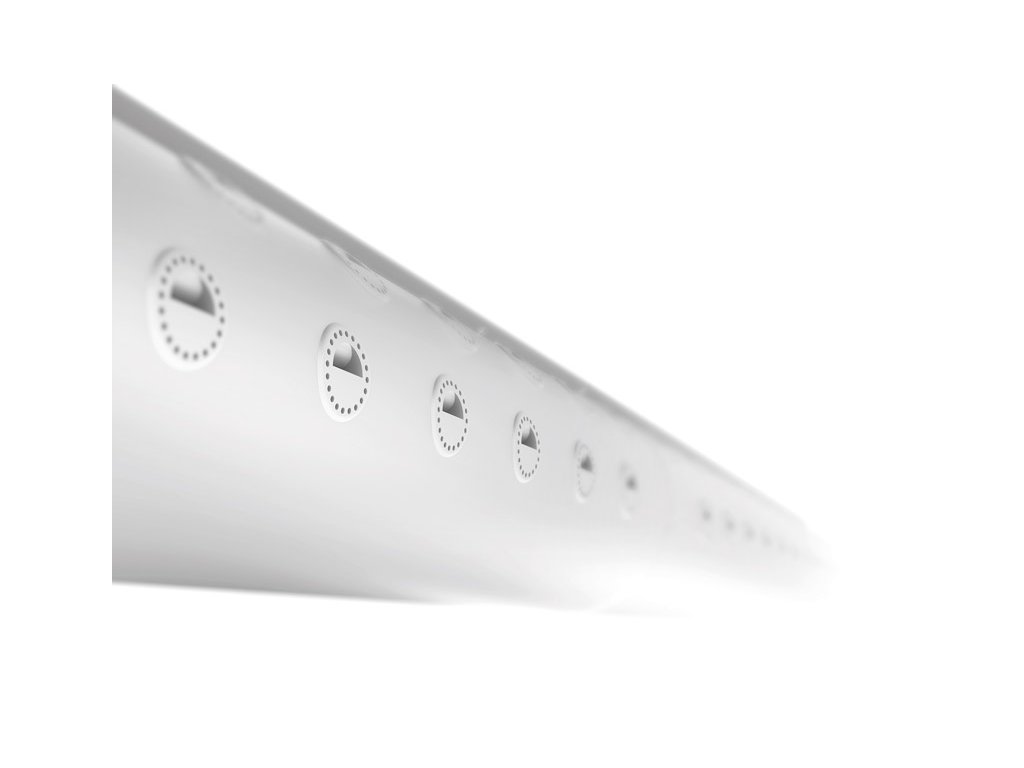

ROX je nejstylovější tryskové potrubí na trhu, které je vybaveno směrovatelnými tryskami. Čistý, rovný povrch ROX se snadno udržuje v čistotě. Trysková jednotka ROX, nastavovací a tlumicí jednotka ROX-S i prodlužovací díl ROX-0 tvoří ucelený a stylový balíček.

Jedinečné trysky CliMix®

ROX je vybaven nejpokročilejšími tryskami CliMix® na trhu, které kombinují 100% nastavitelný vzor vrhu a vysokou míru indukce, tj. dobrou mísitelnost se vzduchem v místnosti.

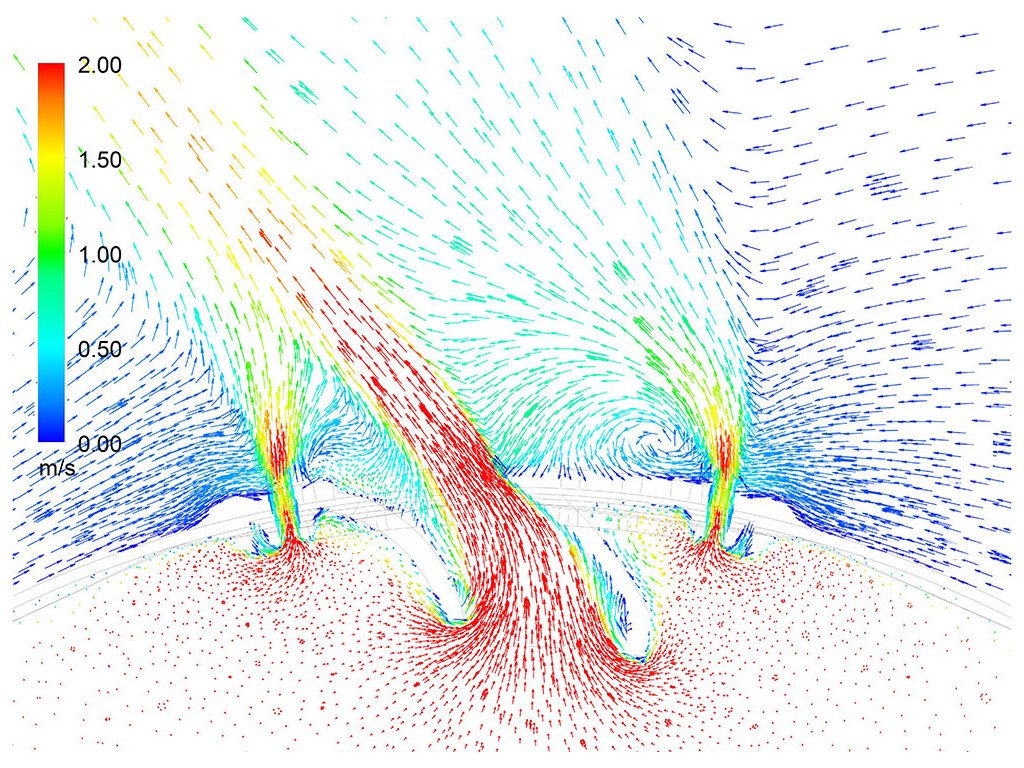

Vynikající funkce trysek CliMix® je založena na dvou technologiích, jejichž výsledkem je:

1. Přiváděný vzduch se účinně mísí se vzduchem v místnosti , což následně vyrovná rozdíly teploty v místnosti a sníží rychlosti proudění v obytné zóně.

2.     Důmyslná struktura trysek CliMix® zabraňuje
proudění vzduchu narážet na povrch produktu , což zabraňuje částečkám nečistot v sekundárním vzduchu ulpívat na povrchu produktu.

Příjemný vnitřní vzduch bez průvanu

Díky vysokému směšovacímu poměru je s ROX dosaženo příjemného a rovnoměrného vzduchu v interiéru. Trysky CliMix® umožňují distribuci přiváděného vzduchu rovnoměrně a nízkou rychlostí po široké ploše.

Vzor házení ROX lze snadno přesměrovat, pokud se uspořádání prostoru v průběhu času mění. Trysky lze snadno nasměrovat požadovaným směrem pomocí Climecon Multitool dodávaného s výrobkem.

Přiváděný vzduch je rovnoměrně distribuován po široké ploše do místnosti

Házet vzory

Vzor házení ROX lze snadno změnit v souvislosti s přeskupením prostoru

Standardní házení, ve kterém jsou všechny trysky otočeny nahoru.

Vzor dlouhý a úzký. Nejvyšší řada trysek směřuje dolů a ostatní trysky přímo nahoru.

360° difuzní vzor rozptylu. Trysky směřovaly jak nahoru, tak 45° do stran.

Vzor házení diagonálně směřující ke směru vstupu vzduchu. Trysky směřovaly pod úhlem 45° diagonálně nahoru ke vstupu vzduchu.

Délky házení

ROX 160

ROX 200

ROX 250

ROX 315

ROX 400

ROX 500

Házet vzory

Standardní vrhací obrazec L _0,2 (všechny trysky směřují nahoru)

Vzor házení, kde jsou trysky nasměrovány pod úhlem 45° a 90°

A _0,2 = L _0,2 x 0,6

B _0,2 = L _0,2 x 0,8

Vliv výšky instalace (od stropu) na délku vrhu

L _0,2KR = L _0,2 x K _R

Instalační vzdálenosti

A = minimální instalační vzdálenost

H < 3,5 m

A = 2 x (L _0,2 x 0,7)

H > 3,5 m

A = 2 x (L _0,2 x 0,6)

A = minimální instalační vzdálenost

H < 3,5 m
A = L _0,2 x 0,8

H > 3,5 m
A = L _0,2 x 0,7

Seřizovací a tlumicí jednotka ROX-S

Nastavovací jednotka ROX-S založená na měření statického tlakového rozdílu umožňuje vysoce přesné měření a řízení průtoku vzduchu. Nastavovací jednotka umožňuje přesné nastavení průtoku vzduchu (± 5 %) i při nízkém průtoku vzduchu a rychlosti potrubí. ROX-S tvoří otevírací čistící poklop.

ROX-S se velmi snadno nastavuje

1. Tlakový rozdíl je měřen z měřicího hrdla řídicí jednotky.

2. Toto nastavení lze provést šroubovákem. Nastavení se provádí otáčením ovládacího kolečka pomocí nástroje. Hodnoty ovládacího kotouče odpovídají samostatným hodnotám k, které lze nalézt na straně nastavovací jednotky.

3. Polohu nastavení lze zajistit šroubem.

Bezpečnostní vzdálenosti

ROX-S pracuje přesně a spolehlivě i na krátké ochranné vzdálenosti. Díky rovnoměrnému rozložení tlaku je rozptylový obraz rovnoměrný a spolehlivě směrový.

Princip činnosti

Pro dosažení rovnoměrné distribuce vzduchu je ROX k dispozici ve čtyřech různých sektorech přívodu vzduchu.

90 R =  Vzor hodu pouze v jednom směru. Optimalizováno pro menší průtoky vzduchu a rychlosti potrubí.

90 RR = Vzor hodu pouze v jednom směru. Optimalizováno pro větší průtoky vzduchu a rychlosti potrubí.

180 R =   Vzor házení v obou směrech produktu. Optimalizováno pro menší průtoky vzduchu a rychlosti potrubí.

180 RR =   Vzor házení v obou směrech produktu. Optimalizováno pro větší průtoky vzduchu a rychlosti potrubí.

Rychlosti potrubí

ROX funguje výborně i při vyšších rychlostech potrubí . Vzor vrhu lze přesně nasměrovat požadovaným směrem až do rychlosti potrubí 4 m/s při zachování nízké hladiny zvuku. Technicky ROX také dobře funguje s ještě vyššími rychlostmi potrubí.

Coanda efekt

Při měření prosím berte v úvahu i dostatečnou tlakovou ztrátu. To zajistí vznik Coandova efektu, který zajistí rovnoměrné rozptýlení a dobré promíchání přiváděného vzduchu. V tomto případě ROX pracuje podle plánu i při nízké teplotě přiváděného vzduchu. Doporučená minimální tlaková ztráta je 5 Pa.

Rozměry

Rozměry ROX

Rozměry ROX-S

Výběrová schémata

ROX 160

ROX-S + ROX 160-90-R-1500

ROX-S + ROX 160-90-RR-1500 a ROX-S + ROX 160-90-R-3000/4500/6000

ROX-S + ROX 160-90-RR-3000/4500/6000 a ROX-S + ROX 160-180-R-1500

ROX-S + ROX 160-180-R-3000/4500/6000 a ROX-S + ROX 160-180-RR-1500

ROX-S + ROX 160-180-RR-3000/4500/6000

ROX 200

ROX-S + ROX 200-90-R-1500

ROX-S + ROX 200-90-RR-1500 a ROX-S + ROX 200-90-R-3000/4500/6000

ROX-S + ROX 200-90-RR-3000/4500/6000

ROX-S + ROX 200-180-R-1500

ROX-S + ROX 200-180-RR-1500 a ROX-S + ROX 200-180-R-3000/4500/6000

ROX-S + ROX 200-180-RR-3000/4500/6000

ROX 250

ROX-S + ROX 250-90-R-1500

ROX-S + ROX 250-90-RR-1500 a ROX-S + ROX 250-90-R-3000/4500/6000

ROX-S + ROX 250-90-RR-3000/4500/6000

ROX-S + ROX 250-180-R-1500

ROX-S + ROX 250-180-RR-1500 nebo ROX-S + ROX 250-180-R-3000/4500/6000

ROX-S + ROX 250-180-RR-3000/4500/6000

ROX 315

ROX-S + ROX 315-90-R-1500

ROX-S + ROX 315-90-RR-1500

ROX-S + ROX 315-180-R-1500 a ROX-S + ROX 315-90-R-3000/4500/6000

ROX-S + ROX 315-180-R-3000/4500/6000

ROX-S + ROX 315-180-RR-1500 a ROX-S + ROX 315-90-RR-3000/4500/6000

ROX-S + ROX 315-180-RR-3000/4500/6000

ROX 400

ROX 500

Instalace a údržba

Montáž ROX lze snadno provést pomocí montážní lišty připevněné k produktu. Závitová tyč je namontována na základně protizávitu v kolejnici, kterou lze posouvat v podélném směru. Jemné nastavení montážní výšky lze ještě provést před zajištěním upevňovacího prvku.

Rotační protizávitové nýty umístěné na montážní kolejnici se volně pohybují, takže montážní poloha v podélném směru je volně volitelná. Otočné protizávitové nýty umožňují velmi jednoduchou a rychlou montáž a jemné nastavení výšky.

Díky montážní liště lze ROX také snadno přenášet na místo.

Rovný a hladký povrch ROX se rychle a snadno čistí. Díky otevíratelné koncovce se výrobek snadno čistí i zevnitř. Seřizovací jednotka ROX-S funguje jako otevírací čisticí poklop.

K hodnoty
