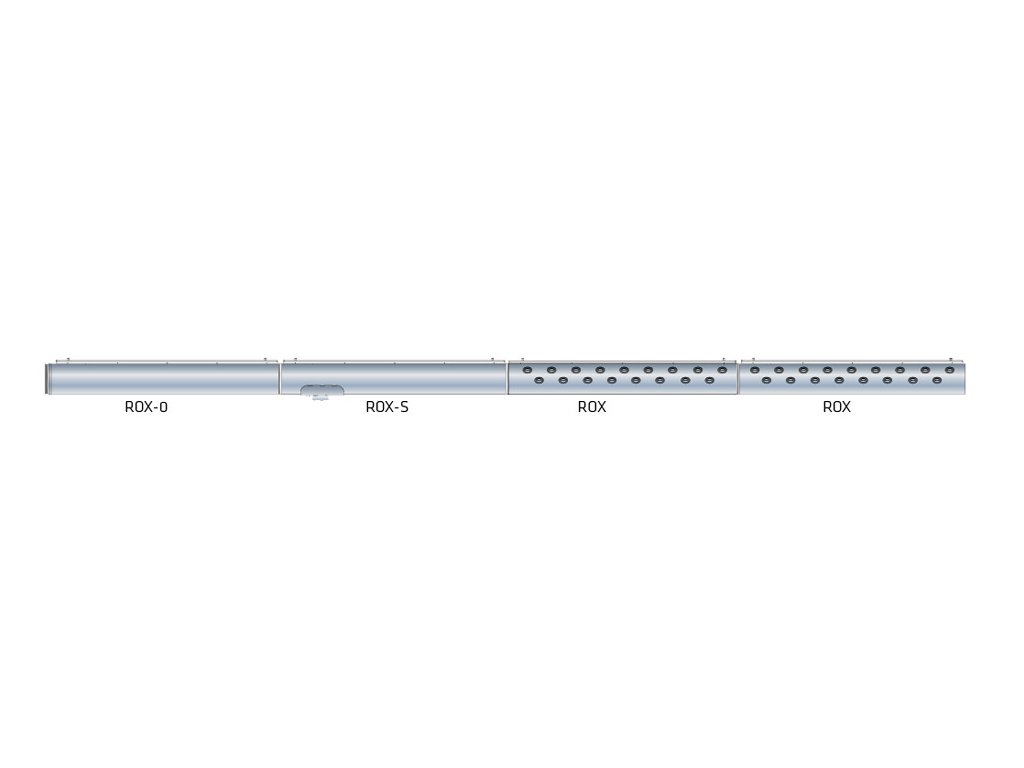

ROX-S - trubka s přívodními tryskami a regulačním dílem

Kód: 8416250 8416254 8416258 8416262 8416251 8416255 8416259 8416263 8416252 8416256 8416260 8416264 8416253 8416257 8416261 8416265 8416266 8416270 8416274 8416278 8416267 8416271 8416275 8416279 8416268 8416272 8416276 8416280 8416269 8416273 8416277 8416281 8416282 8416286 8416290 8416294 8416283 8416287 8416291 8416295 8416284 8416288 8416292 8416296 8416285 8416289 8416293 8416297 8416298 8416302 8416306 8416310 8416299 8416303 8416307 8416311 8416300 8416304 8416308 8416312 8416301 8416305 8416309 8416313 Zvolte variantu
Značka: CLIMECON
37 446,48 Kč / ks 41 983,98 Kč / ks 49 930,65 Kč / ks 56 101,65 Kč / ks 38 577,83 Kč / ks 43 118,35 Kč / ks 51 068,05 Kč / ks 56 873,03 Kč / ks 39 721,28 Kč / ks 44 255,75 Kč / ks 52 199,40 Kč / ks 64 208,65 Kč / ks 40 849,60 Kč / ks 45 390,13 Kč / ks 53 333,78 Kč / ks 65 748,38 Kč / ks 48 799,30 Kč / ks 53 333,78 Kč / ks 61 271,38 Kč / ks 77 715,28 Kč / ks 49 930,65 Kč / ks 54 468,15 Kč / ks 62 414,83 Kč / ks 80 794,73 Kč / ks 51 068,05 Kč / ks 55 602,53 Kč / ks 63 546,18 Kč / ks 90 831,68 Kč / ks 52 199,40 Kč / ks 56 736,90 Kč / ks 64 677,53 Kč / ks 97 005,70 Kč / ks 59 005,65 Kč / ks 63 546,18 Kč / ks 71 492,85 Kč / ks 93 929,28 Kč / ks 60 140,03 Kč / ks 64 677,53 Kč / ks 72 624,20 Kč / ks 96 249,45 Kč / ks 61 271,38 Kč / ks 65 811,90 Kč / ks 73 761,60 Kč / ks 106 679,65 Kč / ks 62 414,83 Kč / ks 66 952,33 Kč / ks 74 892,95 Kč / ks 111 292,78 Kč / ks 68 083,68 Kč / ks 72 624,20 Kč / ks 80 564,83 Kč / ks 111 683 Kč / ks 69 221,08 Kč / ks 73 761,60 Kč / ks 81 699,20 Kč / ks 114 771,53 Kč / ks 70 352,43 Kč / ks 74 892,95 Kč / ks 82 839,63 Kč / ks 125 576,83 Kč / ks 71 492,85 Kč / ks 76 027,33 Kč / ks 83 964,93 Kč / ks 131 744,80 Kč / ks od 37 446,48 Kč / ks 30 947,50 Kč bez DPH 34 697,50 Kč bez DPH 41 265 Kč bez DPH 46 365 Kč bez DPH 31 882,50 Kč bez DPH 35 635 Kč bez DPH 42 205 Kč bez DPH 47 002,50 Kč bez DPH 32 827,50 Kč bez DPH 36 575 Kč bez DPH 43 140 Kč bez DPH 53 065 Kč bez DPH 33 760 Kč bez DPH 37 512,50 Kč bez DPH 44 077,50 Kč bez DPH 54 337,50 Kč bez DPH 40 330 Kč bez DPH 44 077,50 Kč bez DPH 50 637,50 Kč bez DPH 64 227,50 Kč bez DPH 41 265 Kč bez DPH 45 015 Kč bez DPH 51 582,50 Kč bez DPH 66 772,50 Kč bez DPH 42 205 Kč bez DPH 45 952,50 Kč bez DPH 52 517,50 Kč bez DPH 75 067,50 Kč bez DPH 43 140 Kč bez DPH 46 890 Kč bez DPH 53 452,50 Kč bez DPH 80 170 Kč bez DPH 48 765 Kč bez DPH 52 517,50 Kč bez DPH 59 085 Kč bez DPH 77 627,50 Kč bez DPH 49 702,50 Kč bez DPH 53 452,50 Kč bez DPH 60 020 Kč bez DPH 79 545 Kč bez DPH 50 637,50 Kč bez DPH 54 390 Kč bez DPH 60 960 Kč bez DPH 88 165 Kč bez DPH 51 582,50 Kč bez DPH 55 332,50 Kč bez DPH 61 895 Kč bez DPH 91 977,50 Kč bez DPH 56 267,50 Kč bez DPH 60 020 Kč bez DPH 66 582,50 Kč bez DPH 92 300 Kč bez DPH 57 207,50 Kč bez DPH 60 960 Kč bez DPH 67 520 Kč bez DPH 94 852,50 Kč bez DPH 58 142,50 Kč bez DPH 61 895 Kč bez DPH 68 462,50 Kč bez DPH 103 782,50 Kč bez DPH 59 085 Kč bez DPH 62 832,50 Kč bez DPH 69 392,50 Kč bez DPH 108 880 Kč bez DPH od 30 947,50 Kč bez DPH
Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Dostupnost na dotaz Zvolte variantu
Délka
Provedení
Připojení
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Můžeme doručit do:
12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 Zvolte variantu

ROX-S - trubka s přívodními tryskami a regulačním dílem

Detailní informace

Detailní popis produktu


Popis

Nové tryskové potrubí ROX je kompletní balíček pro větrání škol, školek a dalších veřejných prostor. Sada obsahuje aktivní a adaptabilní jednotku přívodu vzduchu (ROX), přesný a snadno použitelný ovládací díl (ROX-S) a neperforovaný prodlužovací díl (ROX-0).

ROX je vybaven unikátními nasměrovatelnými tryskami CliMix® , které kombinují 100% adaptabilní házení a vysoký směšovací poměr. Změna házení ROX je snadná ve spojení s přeskupením prostoru nasměrováním trysek do požadovaného směru pomocí nastavovacího nástroje dodávaného s výrobkem. Díky důmyslné struktuře trysek CliMix® zůstane povrch trysek také zcela čistý.

ROX je součástí nové rodiny produktů OptiFlow®!

Produkty OptiFlow® se přizpůsobují změnám v životním cyklu prostoru díky optimalizovanému a přizpůsobivému vzoru házení.

Stylový balíček

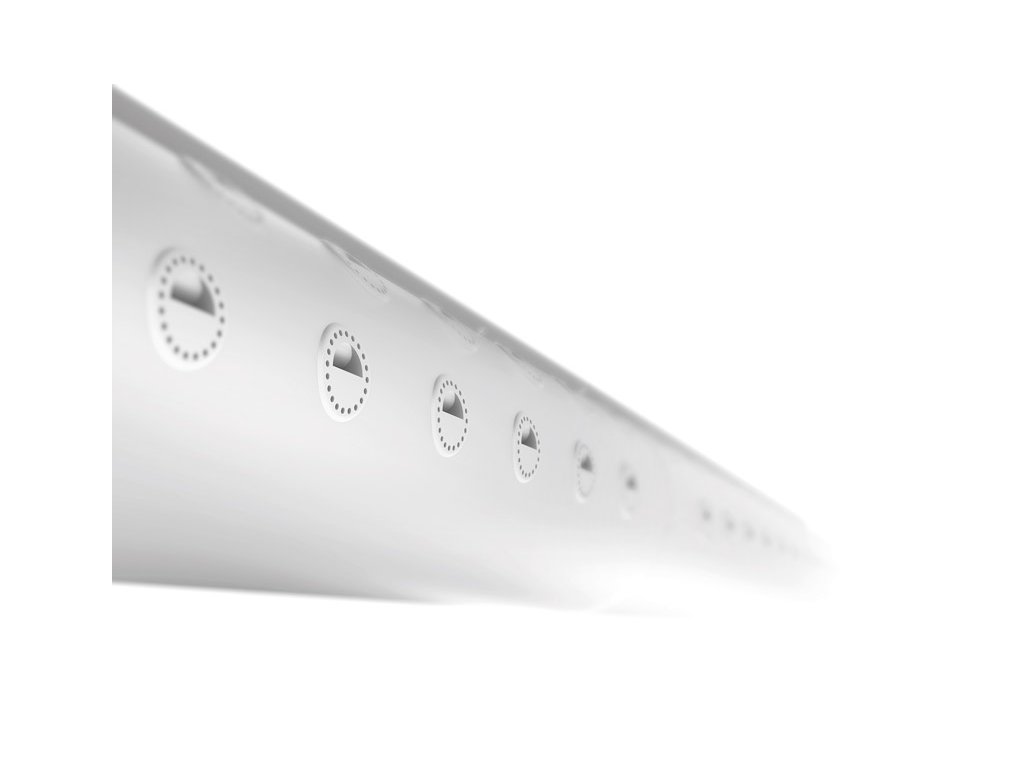

Trysky zapuštěné do povrchu ROX poskytují jednotně stylový a snadno čistitelný obal.

Pokročilá nastavovací a tlumicí jednotka

Nastavovací a tlumicí jednotka ROX-S má velmi vysokou odolnost proti rušení. Nastavovací jednotka umožňuje přesné nastavení průtoku vzduchu (± 5 %) i při nízkém průtoku vzduchu a rychlosti potrubí. Design ROX-S dokonale ladí s ROX, takže dohromady tvoří stylový a vyleštěný balíček.

Podívejte se na video potrubí trysky ROX








Uhlíková stopa

Uhlíková stopa produktů byla vypočtena jako součást požadavků environmentální zprávy EPD nadace Building Information Foundation.






Aplikace

Obzvláště vhodné pro místnosti, kde je vyžadováno velké množství vzduchu bez průvanu a tiché, jako jsou:

  • Školy a školky
  • Jídelny a restaurace
  • Muzea a přednáškové sály
  • Laboratoře
  • Průmyslové prostory
  • Také prostory, kde se zamýšlené použití nebo uspořádání prostoru může během životního cyklu produktu změnit








Rychlý průvodce

ROX 160

ROX 200

ROX 250

ROX 315

ROX 400

ROX 500

ROX-S + ROX 160

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)

ROX-S + ROX 200

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)

ROX-S + ROX 250

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)

ROX-S + ROX 315

POZNÁMKA! U modelu 90-R-1500 fialová oblast = 5Pa – 40Pa ≤ 38dB (A)




Kód produktu






Stylový balíček

ROX je nejstylovější tryskové potrubí na trhu, které je vybaveno směrovatelnými tryskami. Čistý, rovný povrch ROX se snadno udržuje v čistotě. Trysková jednotka ROX, nastavovací a tlumicí jednotka ROX-S i prodlužovací díl ROX-0 tvoří ucelený a stylový balíček.

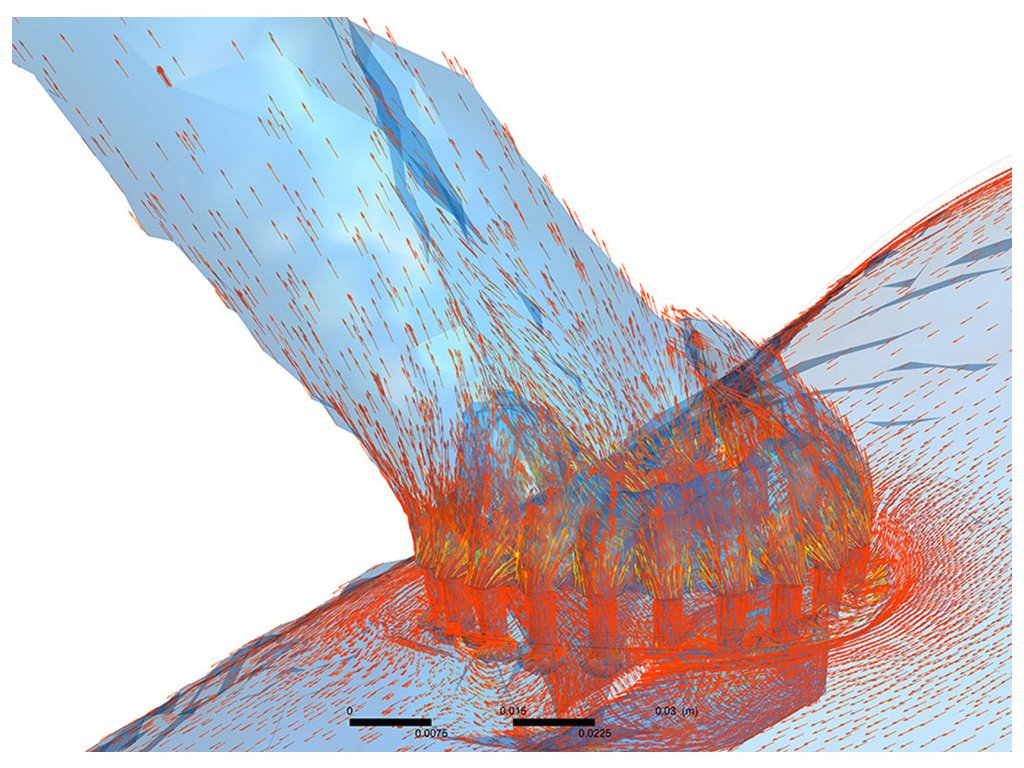

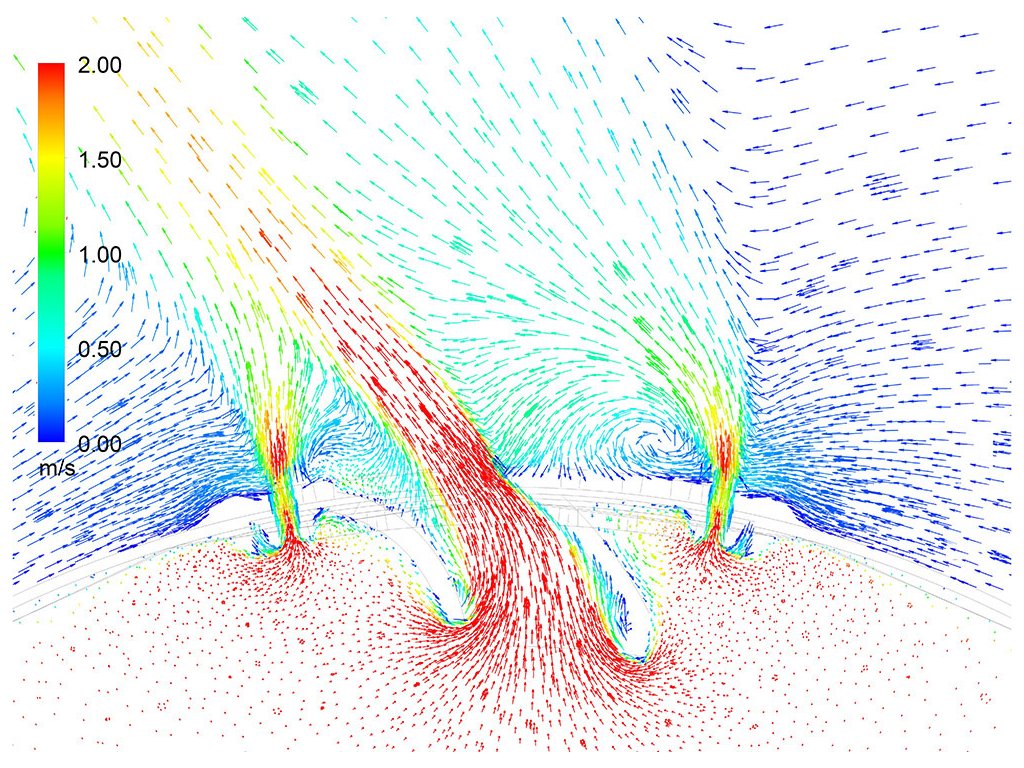

Jedinečné trysky CliMix®

ROX je vybaven nejpokročilejšími tryskami CliMix® na trhu, které kombinují 100% nastavitelný vzor vrhu a vysokou míru indukce, tj. dobrou mísitelnost se vzduchem v místnosti.

Vynikající funkce trysek CliMix® je založena na dvou technologiích, jejichž výsledkem je:



1. Přiváděný vzduch se účinně mísí se vzduchem v místnosti , což následně vyrovná rozdíly teploty v místnosti a sníží rychlosti proudění v obytné zóně.



2.     Důmyslná struktura trysek CliMix® zabraňuje
proudění vzduchu narážet na povrch produktu
 , což zabraňuje částečkám nečistot v sekundárním vzduchu ulpívat na povrchu produktu.






Příjemný vnitřní vzduch bez průvanu

Díky vysokému směšovacímu poměru je s ROX dosaženo příjemného a rovnoměrného vzduchu v interiéru. Trysky CliMix® umožňují distribuci přiváděného vzduchu rovnoměrně a nízkou rychlostí po široké ploše.

Vzor házení ROX lze snadno přesměrovat, pokud se uspořádání prostoru v průběhu času mění. Trysky lze snadno nasměrovat požadovaným směrem pomocí Climecon Multitool dodávaného s výrobkem.



Přiváděný vzduch je rovnoměrně distribuován po široké ploše do místnosti






Házet vzory

Vzor házení ROX lze snadno změnit v souvislosti s přeskupením prostoru



Standardní házení, ve kterém jsou všechny trysky otočeny nahoru.



Vzor dlouhý a úzký. Nejvyšší řada trysek směřuje dolů a ostatní trysky přímo nahoru.



360° difuzní vzor rozptylu. Trysky směřovaly jak nahoru, tak 45° do stran.



Vzor házení diagonálně směřující ke směru vstupu vzduchu. Trysky směřovaly pod úhlem 45° diagonálně nahoru ke vstupu vzduchu.






Délky házení

ROX 160

ROX 200

ROX 250

ROX 315

ROX 400

ROX 500

Házet vzory

Standardní vrhací obrazec L 0,2 (všechny trysky směřují nahoru)



Vzor házení, kde jsou trysky nasměrovány pod úhlem 45° a 90°

0,2 = L 0,2 x 0,6

0,2 = L 0,2 x 0,8

Vliv výšky instalace (od stropu) na délku vrhu

0,2KR = L 0,2 x K R

Instalační vzdálenosti

A = minimální instalační vzdálenost

H < 3,5 m

A = 2 x (L 0,2 x 0,7)

H > 3,5 m

A = 2 x (L 0,2 x 0,6)

A = minimální instalační vzdálenost

H < 3,5 m
A = L 0,2 x 0,8

H > 3,5 m
A = L 0,2 x 0,7

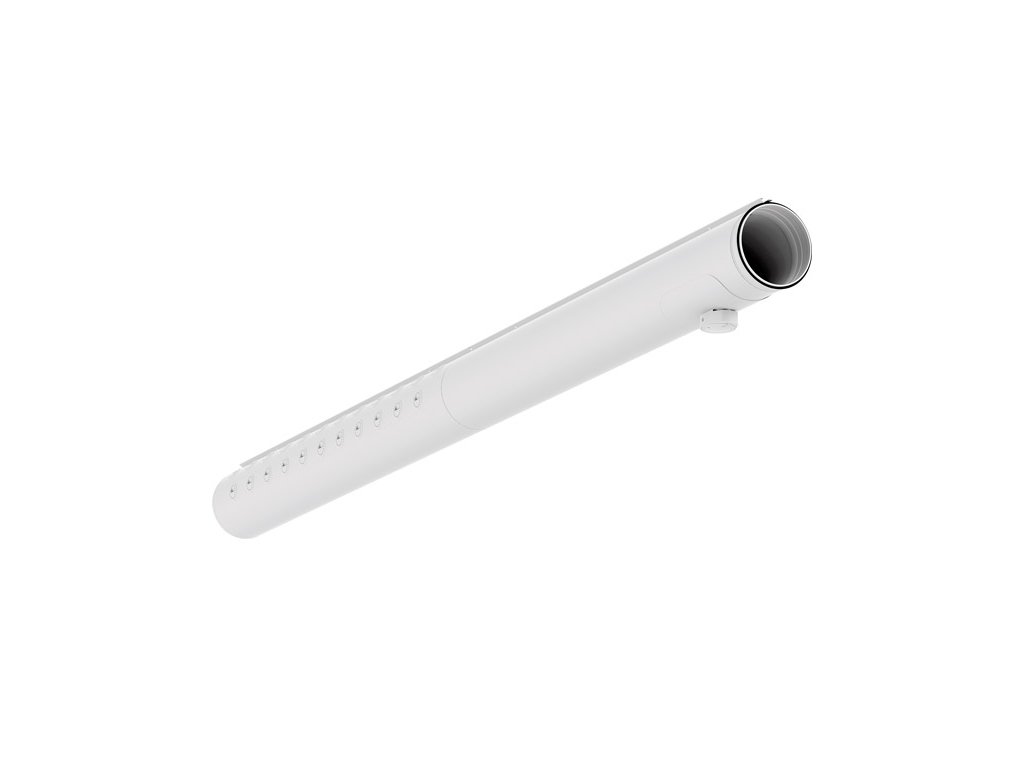

Seřizovací a tlumicí jednotka ROX-S

Nastavovací jednotka ROX-S založená na měření statického tlakového rozdílu umožňuje vysoce přesné měření a řízení průtoku vzduchu. Nastavovací jednotka umožňuje přesné nastavení průtoku vzduchu (± 5 %) i při nízkém průtoku vzduchu a rychlosti potrubí. ROX-S tvoří otevírací čistící poklop.

ROX-S se velmi snadno nastavuje



1. Tlakový rozdíl je měřen z měřicího hrdla řídicí jednotky.

2. Toto nastavení lze provést šroubovákem. Nastavení se provádí otáčením ovládacího kolečka pomocí nástroje. Hodnoty ovládacího kotouče odpovídají samostatným hodnotám k, které lze nalézt na straně nastavovací jednotky.

3. Polohu nastavení lze zajistit šroubem.






Bezpečnostní vzdálenosti

ROX-S pracuje přesně a spolehlivě i na krátké ochranné vzdálenosti. Díky rovnoměrnému rozložení tlaku je rozptylový obraz rovnoměrný a spolehlivě směrový.




Princip činnosti

Pro dosažení rovnoměrné distribuce vzduchu je ROX k dispozici ve čtyřech různých sektorech přívodu vzduchu.

90 R =  Vzor hodu pouze v jednom směru. Optimalizováno pro menší průtoky vzduchu a rychlosti potrubí.

90 RR = Vzor hodu pouze v jednom směru. Optimalizováno pro větší průtoky vzduchu a rychlosti potrubí.

180 R =   Vzor házení v obou směrech produktu. Optimalizováno pro menší průtoky vzduchu a rychlosti potrubí.

180 RR =   Vzor házení v obou směrech produktu. Optimalizováno pro větší průtoky vzduchu a rychlosti potrubí.

Rychlosti potrubí

ROX funguje výborně i při vyšších rychlostech potrubí . Vzor vrhu lze přesně nasměrovat požadovaným směrem až do rychlosti potrubí 4 m/s při zachování nízké hladiny zvuku. Technicky ROX také dobře funguje s ještě vyššími rychlostmi potrubí.



Coanda efekt

Při měření prosím berte v úvahu i dostatečnou tlakovou ztrátu. To zajistí vznik Coandova efektu, který zajistí rovnoměrné rozptýlení a dobré promíchání přiváděného vzduchu. V tomto případě ROX pracuje podle plánu i při nízké teplotě přiváděného vzduchu. Doporučená minimální tlaková ztráta je 5 Pa.






Rozměry

Rozměry ROX

Rozměry ROX-S






Výběrová schémata

ROX 160



ROX-S + ROX 160-90-R-1500



ROX-S + ROX 160-90-RR-1500 a ROX-S + ROX 160-90-R-3000/4500/6000



ROX-S + ROX 160-90-RR-3000/4500/6000 a ROX-S + ROX 160-180-R-1500



ROX-S + ROX 160-180-R-3000/4500/6000 a ROX-S + ROX 160-180-RR-1500



ROX-S + ROX 160-180-RR-3000/4500/6000



ROX 200



ROX-S + ROX 200-90-R-1500



ROX-S + ROX 200-90-RR-1500 a ROX-S + ROX 200-90-R-3000/4500/6000



ROX-S + ROX 200-90-RR-3000/4500/6000



ROX-S + ROX 200-180-R-1500



ROX-S + ROX 200-180-RR-1500 a ROX-S + ROX 200-180-R-3000/4500/6000



ROX-S + ROX 200-180-RR-3000/4500/6000



ROX 250



ROX-S + ROX 250-90-R-1500



ROX-S + ROX 250-90-RR-1500 a ROX-S + ROX 250-90-R-3000/4500/6000



ROX-S + ROX 250-90-RR-3000/4500/6000



ROX-S + ROX 250-180-R-1500



ROX-S + ROX 250-180-RR-1500 nebo ROX-S + ROX 250-180-R-3000/4500/6000



ROX-S + ROX 250-180-RR-3000/4500/6000

ROX 315



ROX-S + ROX 315-90-R-1500



ROX-S + ROX 315-90-RR-1500



ROX-S + ROX 315-180-R-1500 a ROX-S + ROX 315-90-R-3000/4500/6000



ROX-S + ROX 315-180-R-3000/4500/6000



ROX-S + ROX 315-180-RR-1500 a ROX-S + ROX 315-90-RR-3000/4500/6000



ROX-S + ROX 315-180-RR-3000/4500/6000



ROX 400



ROX 500






Instalace a údržba

Montáž ROX lze snadno provést pomocí montážní lišty připevněné k produktu. Závitová tyč je namontována na základně protizávitu v kolejnici, kterou lze posouvat v podélném směru. Jemné nastavení montážní výšky lze ještě provést před zajištěním upevňovacího prvku.

Rotační protizávitové nýty umístěné na montážní kolejnici se volně pohybují, takže montážní poloha v podélném směru je volně volitelná. Otočné protizávitové nýty umožňují velmi jednoduchou a rychlou montáž a jemné nastavení výšky.

Díky montážní liště lze ROX také snadno přenášet na místo.



Rovný a hladký povrch ROX se rychle a snadno čistí. Díky otevíratelné koncovce se výrobek snadno čistí i zevnitř. Seřizovací jednotka ROX-S funguje jako otevírací čisticí poklop.






K hodnoty

Doplňkové parametry

Kategorie: Distribuční prvky - vyústky
Záruka: 2 roky
